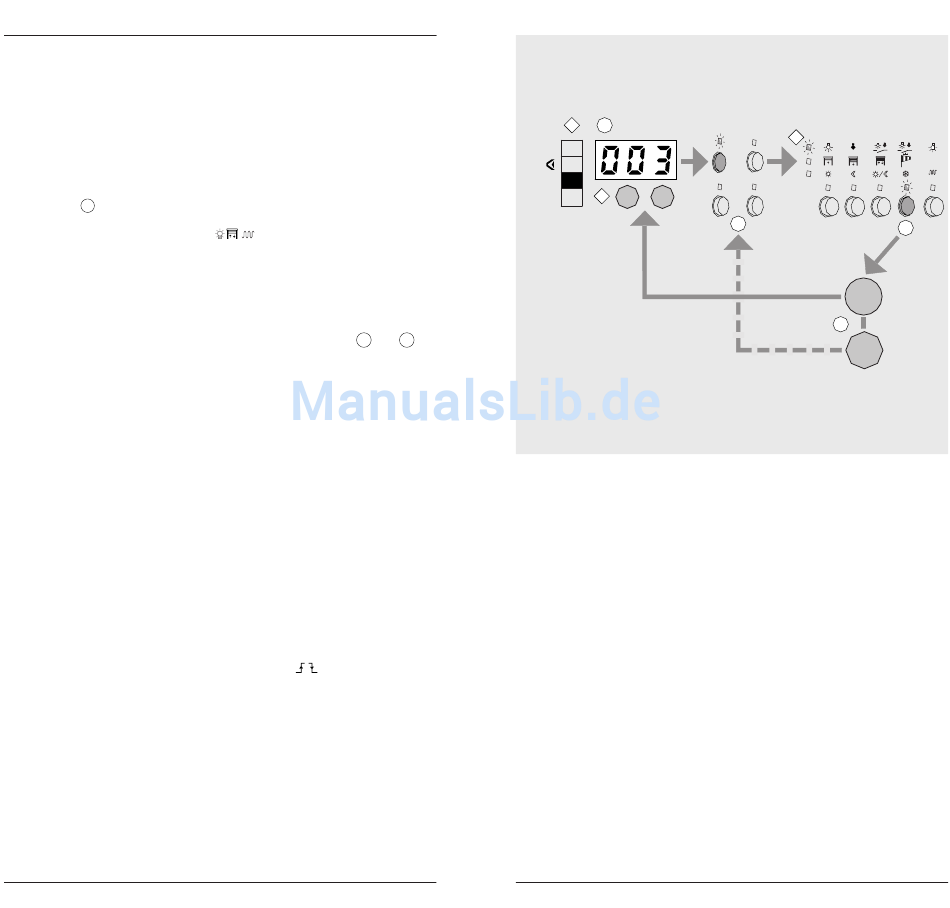

2. Eingabe der Verknüpfungen in der Betriebsart "Prog"
Bei diesem Schritt stellen Sie die Verknüpfungen zwischen einem Eingang
und einem oder mehreren Ausgängen her und legen für jede Verknüpfung
die gewünschte Befehlsart fest.
● Stellen Sie den Betriebsartenwahlschalter des Verknüpfungsgeräts TS 100
➀
auf die Betriebsart "Prog"
1. Auswahl der Eingangskenn-Nummer
● Die Eingangskenn-Nummer wird mit den Tasten
2. Auswahl der Ausgänge
● Wählen Sie die Ausgänge mit den Tasten auf der Vorderseite des
Gerätes
aus.
14
© Sobald ein Ausgang ausgewählt ist, erkennt das Verknüpfungsgerät den
Anwendungsbereich des Gerätes (
der entsprechenden LED auf der Matrix des Verknüpfungsgeräts
© Nachdem das erste Ausgangsgerät zugeordnet wurde, können nur noch
Ausgangsgeräte des gleichen Anwendungsbereiches ausgewählt werden.
Wenn Ausgangsgeräte verschiedener Anwendungsgebiete ausgewählt
werden müssen, lesen Sie bitte Seite 32 Absatz 2.1. "Mehrfach-Schaltfunktion".
3. Auswahl der Befehlsart
● Wählen Sie den gewünschten Befehl mit einer der Tasten
auf dem Verknüpfungsgerät aus.
➅
© Eine LED
bestätigt diese Auswahl. Auf der Matrix des
Verknüpfungsgeräts, im Schnittpunkt der LEDs
Symbol den ausgewählten Befehl an.
- Lesen Sie in Seite 34 Absatz 2.2. "Auswahl der Befehle Zwangsschaltung,
Zeitverzögerung und Szene", wie Sie die Befehle Zwangsschaltung,
Zeitverzögerung und Szene einstellen.
4. Speichern der Verknüpfung
➆
● Wenn Sie die Taste "OK"
Schritten 1 - 2 - 3 gespeichert.
© Die Zahl auf dem Display erhöht sich und zeigt nun den nächsten
Eingang an. Wenn Sie mehrere Befehlsarten verbinden müssen, lesen
Sie Seite 32 Absatz 2.1. "Mehrfach-Schaltfunktion".
5. Nach der Eingabe der Programmierung
Wiederholen Sie die Schritte 1 bis 4 für jeden Eingang.
- Alle Verknüpfungen können Sie mit den Tasten "+" und "-"
- lesen Sie das Kapitel "Änderungen, Betrieb", um eine Verknüpfung zu
korrigieren oder zu ändern,
- wenn die Programmierung zufrieden stellend ist, gehen Sie weiter zum Laden.
Anmerkung : es ist möglich, dass ein Eingang beim Öffnen des Kontakts
reagiert, anstatt beim Schließen des Kontakts (wenn z. B. ein Kontakt als
Öffner verdrahtet wurde). Dann genügt es die Taste
Leuchten eines Punktes unten rechts im Display zeigt an, dass die Erfassung
des Eingangs ungekehrt wurden.
2.1. Mehrfach-Schaltfunktion
Diese Funktion verbindet einen Eingang mit einer Gruppe von Ausgängen,
unterschiedlicher Befehlsarten. Bis zu 6 verschiedene Befehlsarten
(Verknüpfungen) können mit einem Eingang verbunden werden.
● Drücken Sie beim Speichern die "OK"-Taste länger als 2 Sekunden
© die nächste Eingangsnummer folgt.
● Wählen Sie einen anderen Befehl und die zugehörigen Ausgänge.
● Drücken Sie die "OK"-Taste länger als 2 Sekunden, um eine andere Befehlsart
hinzuzufügen oder drücken Sie kurz auf "OK", um die Verknüpfungen auf
dem Eingang zu bestätigen. Die nächste Eingangsnummer folgt.
