Verknüpfungsgerät TS 100
Achtung :
- Einbau und Montage dürfen nur durch eine Elektrofachkraft
erfolgen.
- Dieses Gerät ist ein Bestandteil des Systems Tebis TS.
Die korrekte Funktion ist nur in Verbindung mit anderen
Tebis TS Geräten gegeben.
- Installationsvorschriften zur Schutzmaßnahme SELV beachten.
Funktionsbeschreibung
Das Verknüpfungsgerät TS 100 ist das Kernstück des Systems Tebis TS.
Mit ihm werden die Zuordnungen zwischen Eingangs- und Ausgangsgeräten
programmiert (z. B. TS 304 und TS 206).
Technische Daten :
Elektrische Daten
● Spannungsversorgung :
230 V
50 Hz + Bus 29 V
● Leistungsaufnahme : 7 VA
● maximale Verlustleistung : 7 W
Betriebsdaten
● Kontaktbelastbarkeit : 1 A 250 V
Umgebung
● Betriebstemperatur : 0 °C bis +45 °C
● Lagertemperatur : -20 °C bis +70 °C
Anschluss über Schraubklemmen
● flexibel : 1 mm
2
bis 6 mm
2
massiv : 1,5 mm
2
bis 10 mm
2
Abmessungen
● Größe: 6 PLE
Inbetriebnahmehinweise :
1. Installieren Sie das Gerät im unteren Teil des Verteilerschrankes,
um eine erhöhte Betriebstemperatur zu vermeiden.
2. Schließen Sie das Gerät an das 230 V-Netz und den 29 V-Bus an.
3. Befolgen Sie die Programmieranweisungen (siehe Seite 30 Abschnitt
"Programmierung").
28
AC1
Verknüpfungsgerät TS 100

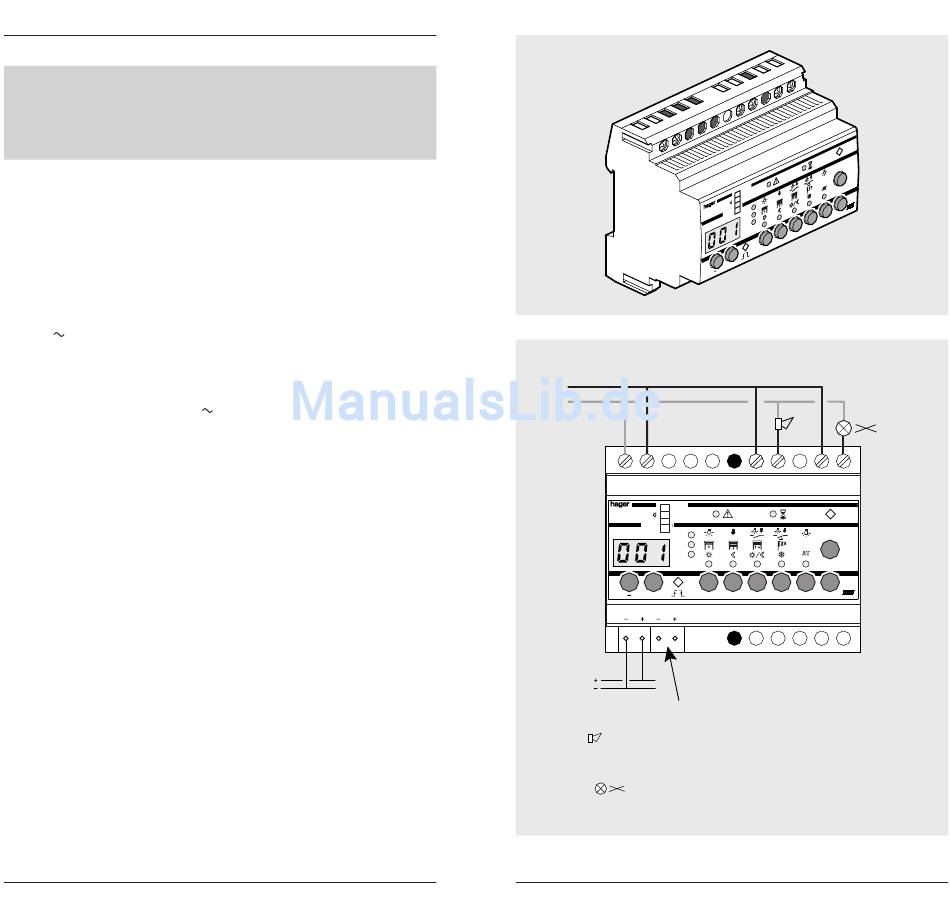

Elektrische Anschlüsse
230 V 50 Hz
L
N
1 3
auto
TS 100 a1
599100
3
prog.
0...9...
+
Bus 29 V
TBTS
SELV
repiquage du Bus
Bus weiter verbinden
Die Klingel
(z. B. Best.-Nr. SU 213) quittiert die Nummerierung 0...9...
mit einem im ganzen Gebäude hörbaren Ton. In den 3 anderen
Betriebsarten funktioniert die Klingel nicht.
Die Anzeige
leuchtet, wenn die 29 V-Busspannung fehlt.
BUS
Dieser Ausgang zeigt den Fehler an.
Die Anzeige kann durch einen Alarm ersetzt werden.
e t
r e s
C L
0 V
1 /1
a u to
P
S TO
O K
a 1
g .
p r o
1 0 0
T S
.. .
3
1 0 0
0 .. .9
5 9 9
+
BUS
0...9...
11 13
17 19
reset
1/10 V
CL
STOP
OK
29
