Inhaltszusammenfassung für Gigabyte GA-K8NSC-939

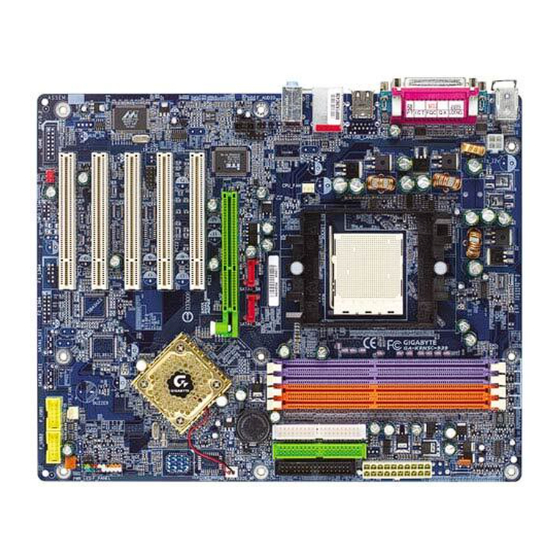

- Seite 1 GA-K8NSC-939 AMD Socket 939 Prozessor Motherboard Benutzerhandbuch Rev. 1001...
- Seite 2 Inhaltsverzeichnis Kapitel 1 Hardware-Installation ..................3 Was vor der Installation berücksichtigt werden muss ........... 3 Beschreibung der Eigenschaften................4 Installation der CPU und des Kühlkörpers............. 6 1-3-1 Installation der CPU...................6 1-3-2 Installation des Kühlkörpers ..............7 Den Speicher installieren..................8 Die Erweiterungskarten installieren ..............10 Beschreibung der I/O-Rückplatte ................
- Seite 3 3. Schäden wegen unsachgemäßer Installation. 4. Schäden wegen Verwendung von unzulässigen Komponenten. 5. Schäden, die auf eine Benutzung mit Parametern außerhalb des zulässigen Bereichs zurückzuführen sind. 6. Falls das Produkt als kein offizielles Gigabyte-Produkt bestimmt wurde. - 3 - Hardware-Installation...
- Seite 4 Benutzung durch das System reserviert, so dass daher die tatsächliche Speichergröße kleiner als die angegebene Speichergröße ist. z.B. wird eine Speichergröße von 4 GB statt 3.xx GB beim Starten des Systems angezeigt. (Hinweis 2) Um eine 8-Audiokanal Konfiguration herzustellen, benötigen Sie den Audio-Kombo-Bausatz (optionales Gerät). GA-K8NSC-939 Motherboard - 4 -...
- Seite 5 System-Spannungserkennung Hardware Monitor CPU-Temperaturerkennung CPU/System Ventilatorengeschwindigkeitserkennung CPU Temperaturwarnung Warnung wegen Ausfall des CPU- / System-Lüfters Shutdown Funktion bei Überhitzung nVIDIA nForce3™ 250Gb Chipsatz auf Platine (SATA0_SB, SATA1_SB) SATA RAID ® Unterstützt Datensortierung (RAID 0), Spiegelung (RAID 1) oder Sortierung + Spiegelung (RAID 0+1) Funktion Unterstützt die Datenübertragungsrate bis zu 150 MB/s Unterstützt max.
- Seite 6 Mitte der CPU und drücken Sie den Metallhebel wieder vorsichtig in seine Originalposition. Seien Sie bitte besonders vorsichtig, wenn Sie die CPU installieren. Die CPU wird nicht passen, wenn sie nicht korrekt positioniert wurde. Anstatt Gewalt anzuwenden, ändern Sie bitte die Position der CPU. Vorsicht GA-K8NSC-939 Motherboard - 6 -...
- Seite 7 1-3-2 Installation des Kühlkörpers Abb. 1 Bevor Sie den Kühlkörper installieren, fügen Sie bitte eine dünne Schicht Wärmeleitpaste auf die Oberfläche der CPU. Installieren Sie alle Kühlkörperkomponenten (Bitte lesen Sie das Handbuch des Kühlkörpers für detaillierte Installationsanweisungen). Abb. 2 Schließen Sie bitte den Stromanschluss des Kühlkörpers an den CPU_LÜFTER Anschluss des Motherboards an, so dass der Kühlkörper ordnungsgemäß...
- Seite 8 Sie es nach unten. Abb. 2 Schließen sie die Plastikklammer an beiden Kanten der DIMM Fassungen, um das DIMM Modul zu verriegeln. Kehren Sie die Installationsschritte um, wenn Sie das DIMM Modul entfernen wollen. GA-K8NSC-939 Motherboard - 8 -...
- Seite 9 Dual Kanal Speicher Konfiguration Der GA-K8NSC-939 unterstützt die Dual Kanal Technologie. Wenn die Dual Kanal Technologie aktiviert ist, ist die Bandbreite des Speicher Bus doppelt so hoch wie die originale. Aufgrund der CPU Begrenzung, wenn Sie die Dual Kanal Technologie benutzen möchten, folgen Sie den unten aufgelisteten Richtlinien für die Dual Kanal Speicher Konfiguration.
- Seite 10 Karte zu installieren/zu deinstallieren. Bitte richten Sie die VGA Karte am Bord-AGP Platz aus und drücken Sie diese fest auf den Platz herunter. Vergewissern Sie sich, dass Ihre VGA Karte vom kleinen weißen Stift geschlossen wird. GA-K8NSC-939 Motherboard - 10 -...
- Seite 11 1-6 Beschreibung der I/O-Rückplatte PS/2 Tastatur- und PS/2 Mausanschluss Zum Anschliessen einer PS/2-Port-Tastatur oder -Maus schliessen Sie die Maus an den oberen Port (grün) und die Tastatur an den unteren Port (violett) an. Paralleler Port Der Parallel-Port erlaubt das Anschliessen eines Druckers, Scanners und anderen Peripheriegeräten. COMA, COMB (Serielle-Ports) Zum Anschließen einer seriellen Maus oder von Datenverarbeitungsgeräten.
- Seite 12 11) F_AUDIO 3) CPU_FAN 12) CD_IN 4) SYS_FAN 13) SUR_CEN 5) NB_FAN 14) SPDIF_IO 6) FDD 15) F_USB1 / F_USB2 7) IDE1 / IDE2 16) IR_CIR 8) SATA0_SB / SATA1_SB 17) CLR_CMOS 9) PWR_LED 18) BATTERY GA-K8NSC-939 Motherboard - 12 -...
- Seite 13 1/2) ATX_12V/ATX (Spannungsversorgungsverbindung) Mit der Verwendung des Netzteils können alle Komponenten auf dem Motherboard mit einer stabilen Stromversorgung versorgt werden. Vor dem Anschliessen des Netzanschlusses stellen Sie sicher, dass alle Komponenten und Geräte richtig installiert sind. Richten Sie den Netzanschluss mit dessen richtigem Standort auf der Motherboard aus und schliessen Sie ihn gut an.
- Seite 14 Überhitzen und vor Schäden zu schützen. Definition +12V Sinn 5) NB_FAN (Chip Ventilator Stromanschluss) Falls Sie in die falsche Richtung installieren, wird der Chipventilator nicht arbeiten und manchmal sogar beschädigt. (Normalerweise ist das schwarze Kabel das GND) Definition +12V GA-K8NSC-939 Motherboard - 14 -...
- Seite 15 6) FDD (FDD-Anschluss) Mit dem FDD-Anschluss wird das FDD-Kabel angeschlossen, während das andere Ende des Kabels an das FDD-Laufwerk angeschlossen wird. Die unterstützten Modelle der FDD-Laufwerke sind: 360 KB, 720 KB, 1,2 MB, 1,44 MB und 2,88 MB. Schließen Sie das rote Stromversorgungs-Verbindungskabel an die Pin-1-Position an.
- Seite 16 ATA finden Sie in der BIOS-Einstellung. Installieren Sie den richtigen Treiber, um eine richtige Funktion sicherzustellen. Definition 9) PWR_LED PWR_LED ist mit der System Spannungsversorgungsanzeige verbunden, um anzuzeigen, ob das System an oder aus ist. Es wird blinken wenn das System aussetzt. Definition MPD+ MPD- MPD- GA-K8NSC-939 Motherboard - 16 -...
- Seite 17 10) F_PANEL (Steckbrücke auf der Vorderseite) Bitte verbinden Sie die Spannungsersorgungs LED, den Lautsprecher, Reset-Schalter und Spannungsversorgungsschalter usw. der vorderen Bedientafel Ihres Gehäuses mit dem F_PANEL Anschluss, entsprechend der Pin-Zuordnung unten. Lautsprecher- Anschluss Netzschalter Reset-Schalter Message LED/ IDE Hard-Disk- Spannungsversorgung/ Aktiv-LED Sleep LED HD (IDE Hard-Disk-Aktiv-LED)
- Seite 18 Vorderes Audio (R) Hinteres Audio (R)/Return R Kein Pin Vorderes Audio (L) Hinteres Audio (L)/Return L 12) CD_IN (CD Ein Verbindung) Verbinden Sie den CD-ROM oder den DVD-ROM Audioausgang mit dem Anschluss. Definition CD-L CD-R GA-K8NSC-939 Motherboard - 18 -...
- Seite 19 13) SUR_CEN (Surround Center Verbindung) Bitte kontaktieren Sie Ihren nächsten Händler in Bezug auf ein optionales SUR_CEN Kabel. Definition SUR OUTL SUR OUTR Kein Pin CENTER_OUT BASS_OUT AUX_L AUX_R 14) SPDIF_IO (SPDIF Ein / Aus Verbindung) Die SPDIF Ausgabe ist dazu fähig, externen Lautsprechern digitales Audio zu liefern, oder komprimierte AC3 Daten zu einem externen Dolby Digital Decoder.
- Seite 20 Verbindung zwischen dem Kabel und dem Anschluss lässt das Gerät nicht funktionieren oder kann es sogar beschädigen. Für ein optionales IR/CIR Kabel, kontaktieren Sie bitte Ihren Händler vor Ort. Definition Spannungs IRRX IRTX CIRRX +5VSB (Bereitschaft +5V) CIRTX GA-K8NSC-939 Motherboard - 20 -...
- Seite 21 17) CLR_CMOS (CMOS Löschen) Sie können durch diese Steckbrücke die CMOS Daten bis zu den Grundeinstellungswerten löschen. Um CMOS zu löschen, vorübergehend 1-2 Pin kurzschließen. Grundeinstellung beinhaltet nicht den „Shunter“ (lit: Rangierer) um dem unsachgemäßen Gebrauch der Steckbrücke vorzubeugen. Offen: Normal Kurz: Lösche CMOS 18) BATTERIE Es besteht die Gefahr einer Explosion, wenn die...
- Seite 22 GA-K8NSC-939 Motherboard - 22 -...
