KOMBIPOOL "KLASSIK 2000"
Bitte lesen Sie das Handbuch aufmerksam durch, bevor Sie mit der
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, 81825 München Tel:+49-89-451089-3, Fax: +49-89-451089-44
AUFBAUANLEITUNG
3,60 x 0,90 m
4,50 x 0,90 m
12' splasher pool complete AP
15' splasher pool complete AP
Montage beginnen.
FÜR
und
BA 0107.8
Version A
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für grabner KLASSIK 2000

Inhaltszusammenfassung für grabner KLASSIK 2000

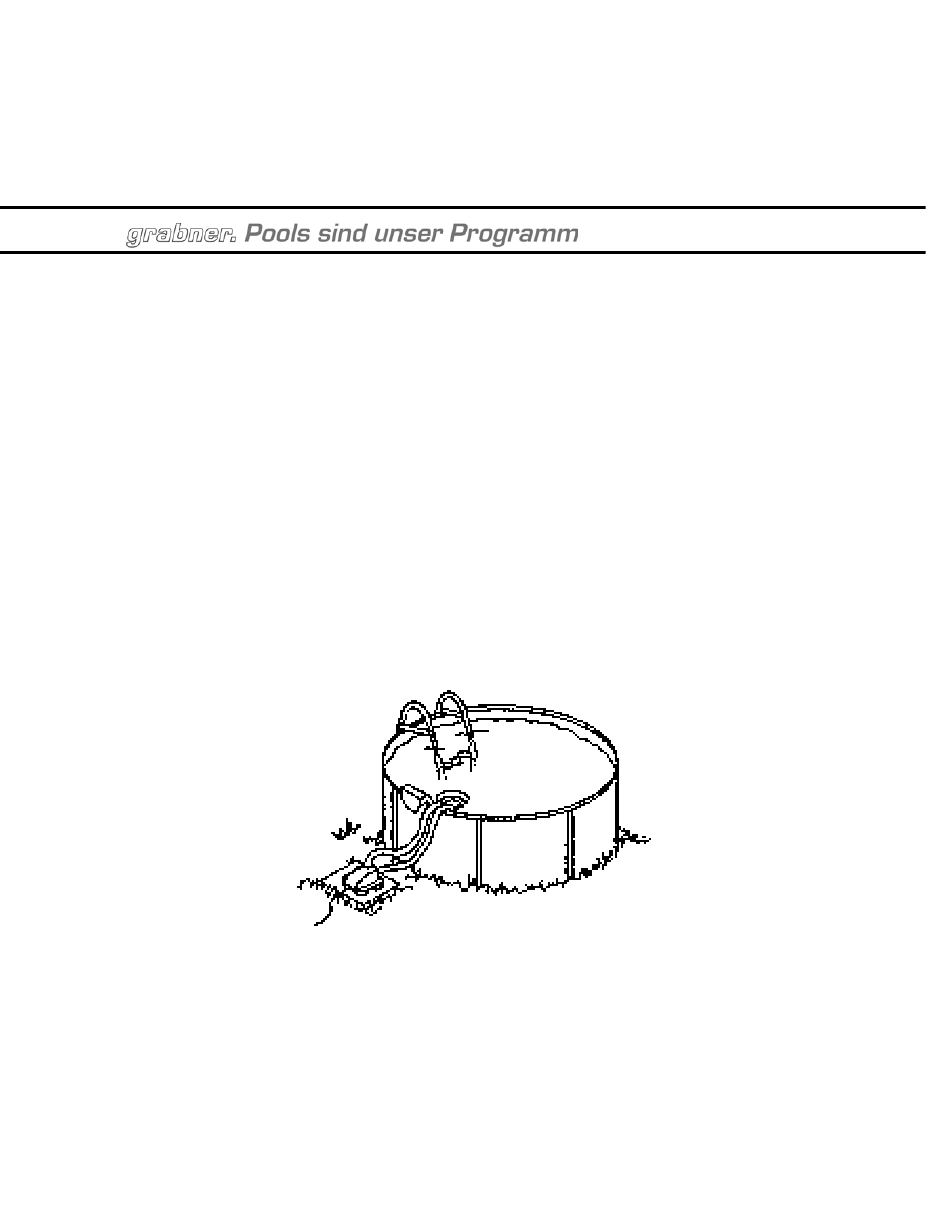

  • Seite 1 12' splasher pool complete AP 15' splasher pool complete AP Bitte lesen Sie das Handbuch aufmerksam durch, bevor Sie mit der Montage beginnen. Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41 Grabner GmbH, Truderinger Straße 282, 81825 München Tel:+49-89-451089-3, Fax: +49-89-451089-44...

  • Seite 2: Sicherheitshinweise Für Poolbesitzer

    AUFBAUANLEITUNG FÜR KOMBIBECKEN "KLASSIK 2000" 3,6 x 0,9 m und 4,5 x 0,9 m Naturmaße: Ø 3,66 m bzw. Ø 4,57 m WICHTIGER HINWEIS Bevor Sie mit der Poolmontage beginnen, überprüfen Sie die einzelnen Teile bzw. die Stückzahl anhand der beiliegenden Stückliste.

  • Seite 3: Markieren Des Aufstellungsplatzes

    8. Alkoholisierte Personen dürfen das Schwimmbecken auf keinen Fall benützen. 9. Achten Sie auf die Einhaltung der Wasserwerte bezüglich pH- und Chlorwert, um eine ausreichende Wasserdesinfektion sicher zu stellen. 10. Als Aufstellungsort für Ihr Pool eignet sich am besten Ihr Garten.

  • Seite 4: Zusammenbau Des Bodenringes (Bild 2)

    d) Entfernen Sie nun den Rasen innerhalb dieses Kreises und ebnen Sie den Aufstellungsplatz ein. Der Aufstellungsplatz darf keinesfalls mehr als 2 cm uneben sein, anderenfalls könnte dies zu Beckenschäden führen. WICHTIGE HINWEISE ZUR EINEBNUNG DES AUFSTELLUNGSPLATZES: (Bild 1) • Nachdem Sie den Rasen im Bereich des Aufstellungsplatzes entfernt haben, nehmen Sie eine Latte, die um ca.
  • Seite 5 Beckenradius bei Kombibecken 4,50 m = 229 cm (Naturmaß 457 cm) • Nehmen Sie nun Holzpflöcke und stecken Sie diese rundherum außerhalb der Bodenschienen ins Erdreich, um den Bodenring während der Montage zu fixieren. • Die Bodenschienen beim Kombibecken 3,60 m Ø sollten ca. 2,2 cm, beim Kombibecken 4,50 m Ø...
  • Seite 6 Montieren Sie unbedingt alle Stahlmantelschrauben und ziehen Sie diese gleichmäßig fest. Zusätzlich müssen die Schraubenköpfe auf der Beckenwandinnenseite mit einem starken Klebeband abgeklebt werden, um Verletzungen der Folie von vornherein auszuschließen. Beckeninnenseite Bild 3 Klebeband Beckenaußenseite WICHTIGER HINWEIS: • Überprüfen Sie nun noch einmal den Aufstellungsplatz. Dieser darf keinesfalls mehr als 2 cm schief sein, ansonsten könnte dies zu Schäden am Schwimmbecken führen.

  • Seite 7: Montage Der Beckenfolie (Bild 5)

    MONTAGE DER BECKENFOLIE (Bild 5) • Bilden Sie nun auf der Beckenwandinnenseite eine Hohlkehle mit Mehlsand. Die Hohlkehlenhöhe sollte laut Skizze mindestens 15 cm hoch sein. • Bringen Sie am Beckenboden eine ca. 1 - 2 cm hohe Sandschicht zum Schutz Ihrer Folie ein.
  • Seite 8 MONTAGE DER HANDLAUFSCHIENEN (Bild 6) • Die lackierten Handlaufschienen sind mit den Bodenschienen ident und ebenso wie die Bodenschienen teleskopartig ineinandersteckbar. • Nehmen Sie eine breitere Handlaufschiene und drücken Sie diese über das Poolcoping auf den Stahlmantel. Stecken Sie nun eine schmälere Handlaufschiene in das Ende der breiteren Handlaufschiene und drücken Sie diese ebenso über das Poolcoping auf den Stahlmantel.

  • Seite 9: Montage Der Kartuschenfilteranlage E 2000

    Düsendichtung wird nun auf der Beckeninnenseite durch die Beckenwand und die Folie gesteckt. Die zweite Düsendichtung wird nun auf der Beckenwandaußenseite aufgeschoben bis diese an der Beckenwand ansteht. • Nehmen Sie nun die Kontermutter (Teil 18) und drehen Sie diese auf den Fitting und ziehen Sie nun die Einströmdüse mit der Hand fest, bis diese an der Beckenwand ausreichend fixiert ist.
  • Seite 10 Die erforderliche Steckdose muss mindestens zwei Meter von der Beckenwand entfernt sein. Erlauben Sie Ihren Kindern nicht, an der Filteranlage zu hantieren! BAUEN SIE DEN EINHÄNGSKIMMER VOR DER MONTAGE AM SCHWIMMBECKEN ZUSAMMEN: (Bild 8) • Stecken Sie das Skimmergehäuse in die Skimmerhalterung •...

  • Seite 11: Montage Der Filterkartusche Und Des Skimmer-Schwimmers

    SCHLAUCHANSCHLUSS FÜR BECKEN MIT ABSAUG- UND EINSTRÖMDÜSE (Bild 9) • Nehmen Sie nun den ca. 61 cm langen Schlauch (1) und stecken Sie diesen auf den Schlauchanschluss der Skimmerunterseite. • Stecken Sie das zweite Schlauchende auf den Anschluss der Absaugdüse auf der Beckeninnenseite.
  • Seite 12 CHLORINATORSCHIEBER Der Chlorinatorschieber muss stets ordnungsgemäß geschlossen sein (am oberen Ende eingerastet). Öffnen Sie den Chlorinator nur zu dem Zwecke der Nachfüllung von Chlortabletten (20 g Tabletten). Pressen Sie dazu den kleinen Handgriff am oberen Ende Richtung Beckeninnenseite und ziehen Sie den Schieber heraus. Achtung: Entfernen Sie den Chlorinatorschieber nicht, so lange ungelöste Chlortabletten im Füllbereich sind.
  • Seite 13 INBETRIEBNAHME DER FILTERPUMPE UND DES EINHÄNGSKIMMERS Vor Inbetriebnahme der Filterpumpe muss das Schwimmbecken bis zur Mitte des Chlorinatorschiebers aufgefüllt werden. Keinesfalls darf die Filterpumpe trocken in Betrieb genommen werden. Es ist daher sicherzustellen, dass die Schläuche mit Wasser gefüllt sind. Dies lässt sich durch Drücken am Saugschlauch (Schlauch zwischen Absaugdüse und unterem Pumpeneingang) überprüfen.
  • Seite 14 MONTAGE DER BECKENLEITER (Bild 10) Achtung: Alle Metallteile haben produktionsbedingt einen leichten Ölfilm an der Oberfläche. Entfernen Sie diesen mit einem Putzlappen und milden Haushaltsreiniger. 1. Stecken Sie die Leiterbeine (Teil 23) in die Leiterbögen (Teil 21) und fixieren Sie die Versteifung (Teil 22) von innen nach außen.

  • Seite 15: Warnhinweise

    WARNHINWEISE Diese Leiter ist für ein maximales Körpergewicht von 90 kg ausgelegt. Stellen Sie die Leiter an der Beckenaußenseite auf Waschbetonplatten oder einen sonstigen festen Untergrund. Die Leiter sollte nicht von mehreren Personen gleichzeitig benützt werden und ist nicht als Sprungbrett oder Spielzeug zu verwenden.

  • Seite 16: Empfehlungen Für Die Inbetriebnahme Im Frühjahr

    c) Entfernen Sie die Filteranlage, den Einhängskimmer sowie die dazugehörigen Schläuche und reinigen Sie dieselben. Nehmen Sie die Leiter aus dem Becken heraus. Die Absaug- und Einströmdüse werden nicht demontiert. d) Lagern Sie die Filteranlage, den Einhängskimmer, die Leiter und die Schläuche in einem frostsicheren Raum.
  • Seite 17 • Überprüfen Sie Ihr Schwimmbecken jährlich auf etwaige Korrosionsschäden und tauschen Sie gegebenenfalls stark rostende Metallteile gegen neue aus. Bei starkem Rostbefall kann es durchaus möglich sein, dass die Beckenwand ihre Stabilität verliert und bei Nichtaustausch das Becken bricht. Eine Nichtbeachtung dieses Punktes könnte zu Verletzungen führen, für die der Hersteller keinerlei Haftung übernimmt! ERSATZTEILLISTE FÜR KOMBIBECKEN "KLASSIK"...
  • Seite 19 ALS ZUSATZAUSSTATTUNG EMPFEHLEN WIR IHNEN: WASSERPFLEGE Wasserpflege: Die richtige Anwendung von Markenwasserpflegemittel sichert Ihnen eine optimale Lebensdauer Ihres Beckens. Ihr Familypool-Fachberater erklärt Ihnen gerne Wirkungsweise und Komponenten des vom Hersteller empfohlenen Cranpool Wasserpflegesystems! BODENSAUGER JED VAC 100 FUSSBECKEN, KESCHER MIT STANGE, THERMOMETER SOLARPLANE, ABDECKPLANE Symbolfotos...
