Besondere Bedingungen für den sicheren Betrieb
Darüber hinaus müssen bei einem Einsatz des Geräts in explosionsgefährdeten
Bereichen die folgenden besonderen Bedingungen für den sicheren Gebrauch gemäß
der Canadian Standards Association (CSA) erfüllt sein:
•
•
•
•
•
•
Hinweis
Weitere Einzelheiten zur Konformität des Geräts mit den Standards von Class I,
Division 2, Zone 2 finden Sie unter

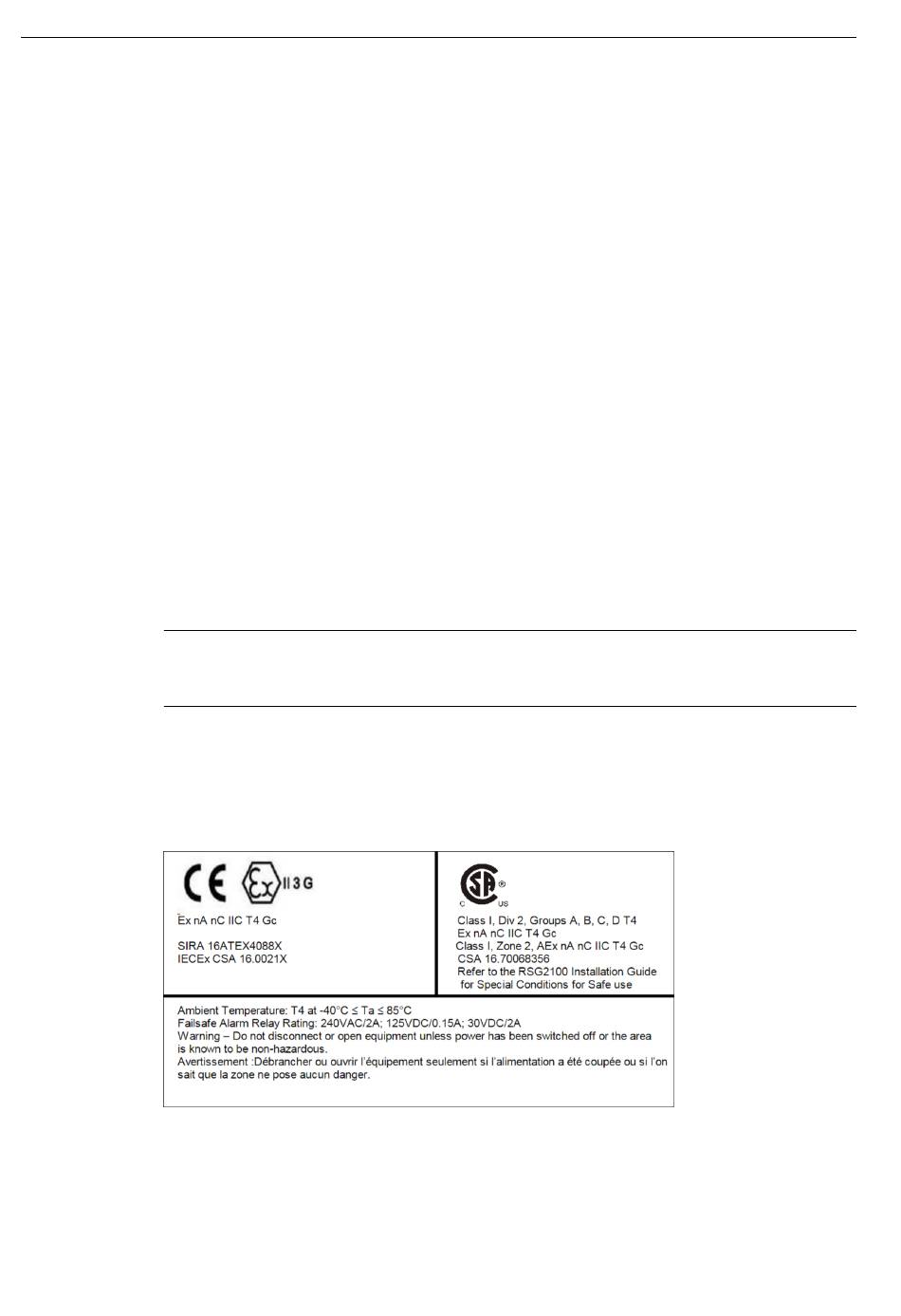

Beispielschild für explosionsgefährdeten Bereich
Nachstehend ein Beispiel für das RUGGEDCOM RSG2100F-Schild für den
Geräteeinsatz in explosionsgefährdeten Bereichen.
Abbildung 2.1
RUGGEDCOM RSG2100F
Montagehandbuch, 04/2021, C79000-G8900-1344-10
2.3 Installation des Geräts in explosionsgefährdeten Bereichen
Die Geräte müssen in einem Gehäuse installiert werden, das im Normalbetrieb
als nicht zugänglich gilt, ohne dass ein Werkzeug mit einer Schutzart von
mindestens IP54 gemäß CSA/UL/IEC/EN 60079-0 und CSA/UL/IEC/EN 60079-15
verwendet wird. Das Gehäuse muss einen Mindestbetriebstemperaturbereich
von -40 bis 90 °C (-40 bis 194 °F) haben.
Das Gerät darf in einem Bereich von höchstens dem Verschmutzungsgrad 2
gemäß IEC/EN 60664-1 eingesetzt werden.
Ein Schutz gegen transiente Störgrößen muss vorhanden sein, dessen
Spannungswert maximal 140 % der Spitzenbemessungsspannung an den
Versorgungseingangsklemmen des Geräts betragen darf.
Der serielle RJ45-Konsolenport darf nur im sicheren Bereich verwendet werden.
Das Gerät muss bei der Installation ordnungsgemäß mit der Schutzerde
verbunden werden.
Die steckbaren Kommunikationsmodule (d.h. SFP-Sendeempfänger und GBIC-
Ethernetports mit Glasfasertechnik) sind nicht in explosionsgefährdeten
Bereichen zu verbinden oder zu trennen.
Schild für den Konformitätsnachweis (Beispiel)
"Zulassungen (Seite
41)".
Installation des Geräts
9
