INSTALLATION EXAMPLE / Einbaubeispiel
First refer to the installation instructions on page 13 #1 to 16 #16 and then continue here with #1
to #7. Finish the installation as described on page 16 #17.
Beachten Sie zunächst die Installationshinweise auf den Seiten 13 #1 - 16 #16 und fahren dann
hier mit #1 - #7 fort. Beenden sie die Installation wie ab Seite 16 #17 beschrieben.
1
2

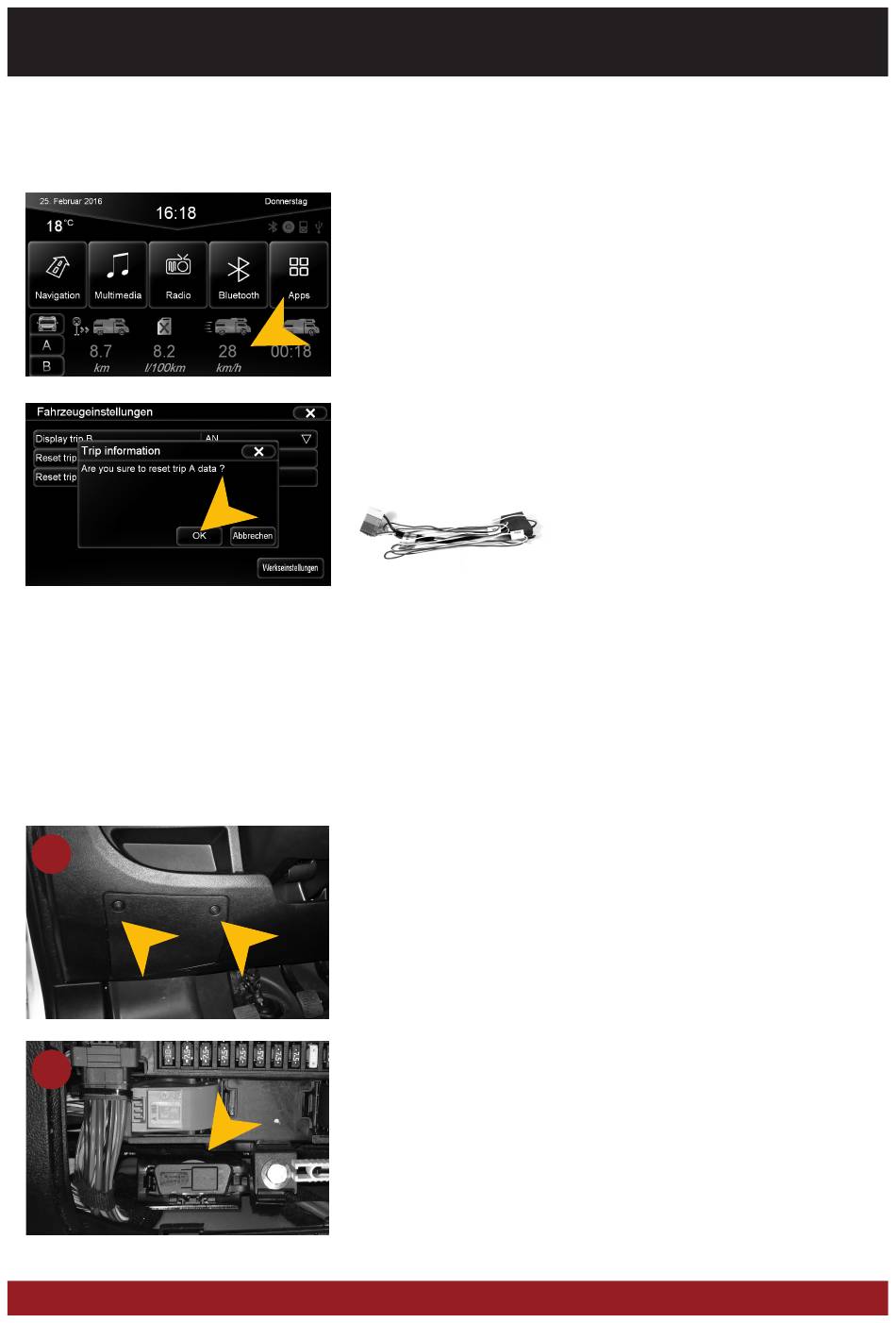

FIAT DUCATO IV (Type 290, 2015 ->)
Installation example only with radio preparation from the factory
Einbaubeispiel nur mit Radiovorbereitung ab Werk
Even when there is no OEM radio, the CANBUS of the model type 290 can be
connected to the ESX device to display the driving data. It is also possible
to use the original steering wheel remote control and to change the vehicle
settings in the „System" menu (Apps -> System -> Option).
Auch bei nicht vorhandenem OEM Radio kann beim Modell Typ 290 der CAN-
BUS des Fahrzeugs an das ESX Gerät angeschlossen werden, um die Fahr-
daten anzeigen zu lassen. Ebenso ist es möglich, hierdurch die originale
Lenkradfernbedienung zu benutzen sowie die Fahrzeugeinstellungen im Menü
„System" (Apps -> Optionen -> System) zu verändern.
Connect therefore the following adapter (15).
Schließen Sie hierfür folgenden Adapter (15) an.
Remove the cover of the fuse box (2 x Phillips PH2).
Entfernen Sie die Abdeckung des Sicherungskastens (2 x Kreutzschlitz PH2).
Locate the diagnostic connector, bottom left, labeled with MOD.
Lokalisieren Sie den Diagnosestecker links unten, beschriftet mit MOD.
G71-WHE0078
ADAPTOR CANBUS / STEERING WHEEL CONTROL
Adapter CANBUS / Lenkradfernsteuerung
23
