Heartbeat Verification
24
Stromausgang aktiv
1

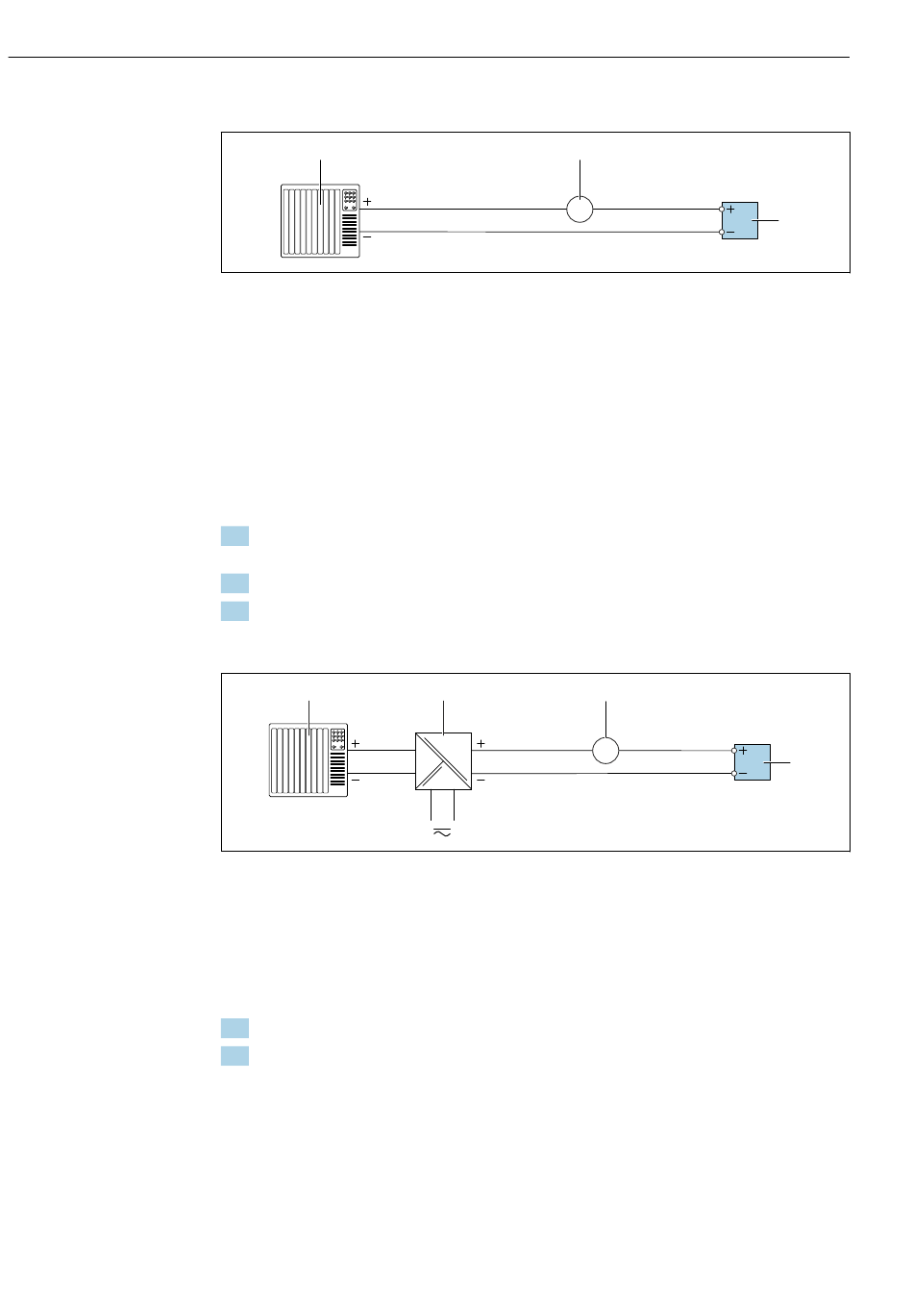

 8 Externe Verifikation des aktiven Stromausgangs
1 Automatisierungssystem mit Stromeingang (z. B. SPS)
2 Amperemeter
3 Messumformer
Externe Verifikation des aktiven Stromausgangs
‣
Amperemeter in Reihe in den Stromkreis am Messumformer anschließen.
Ist das Automatisierungssystem ausgeschaltet, kann es vorkommen, dass der Messkreis
unterbrochen wird. Eine Messung ist dann nicht möglich. In diesem Fall wie folgt vorge-
hen:
1. Ausgangsleitungen des Stromausgangs (+/–) vom Automatisierungssystem abklem-
men.
2. Ausgangsleitungen des Stromausgangs (+/–) kurzschließen.
3. Amperemeter in Reihe in den Stromkreis am Messumformer anschließen.
Stromausgang passiv
1
 9 Externe Verifikation des passiven Stromausgangs
1 Automatisierungssystem mit Stromeingang (z. B. SPS)
2 Speisegerät für Spannungsversorgung
3 Amperemeter
4 Messumformer
Externe Verifikation des passiven Stromausgangs
1. Amperemeter in Reihe in den Stromkreis am Messumformer anschließen.
2. Speisegerät für Spannungsversorgung anschließen.
Proline t-mass 300 Modbus RS485
2
A
2 3
A
3
A0033916
4
A0034446
