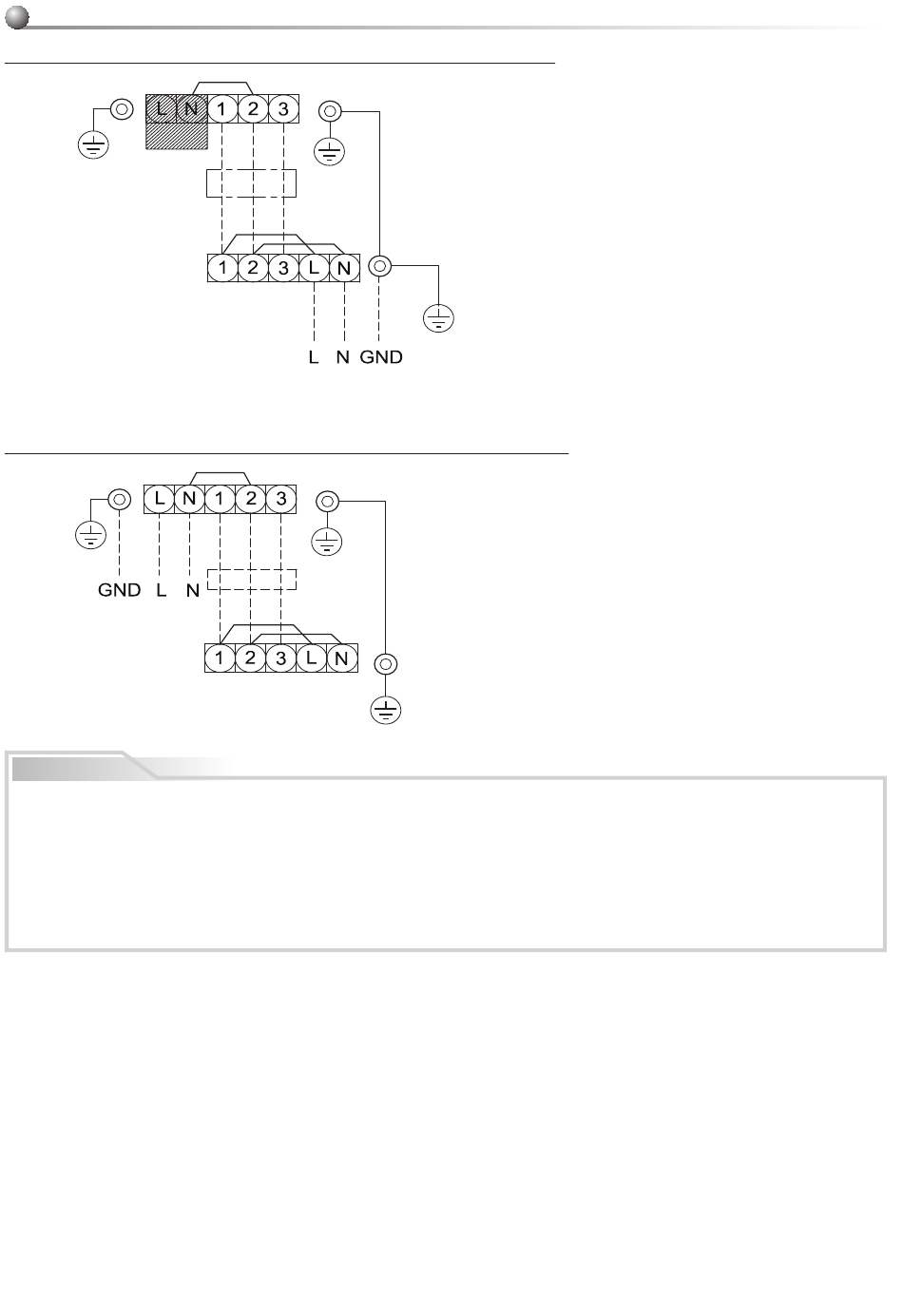

Διάγραμμα Καλωδίωσης εισόδου παροχής ρεύματος για εξωτερική μονάδα 1:1
Είσοδος Ρεύματος στη Βάση Ακροδεκτών της Εξωτερικής Μονάδας (Συνιστάται)
Βάση
ακροδεκτών
εσωτερικής
μονάδας
Βάση
ακροδεκτών
εξωτερικής
μονάδας
Είσοδος Ρεύματος στη Βάση Ακροδεκτών της Εσωτερικής Μονάδας (Προαιρετικά)
Βάση
ακροδεκτών
εσωτερικής
μονάδας
Είσοδος ρεύματος
Βάση
ακροδεκτών
εξωτερικής
μονάδας
ΠΡOΦΥΛΑΞΗ
1. Η παροχή ρεύματος πρέπει να είναι αυτή που αναγράφεται στο κλιματιστικό.
2. Προετοιμάστε την παροχή για αποκλειστική χρήση με το κλιματιστικό.
3. Πρέπει να χρησιμοποιείται ασφαλειοδιακόπτης για τη γραμμή παροχής ρεύματος αυτού του κλιματιστικού.
4. Φροντίστε η παροχή ρεύματος και το καλώδιο σύνδεσης να είναι κατάλληλα ως προς το μέγεθος και τη μέθοδο καλωδίωσης.
5. Όλα τα καλώδια πρέπει να είναι συνδεδεμένα σταθερά.
6. Υπολογίστε με αρκετή ανοχή τις διατομές των καλωδίων.
7. Η λανθασμένη σύνδεση καλωδίων μπορεί να προκαλέσει το κάψιμο ορισμένων ηλεκτρικών μερών.
8. Εάν γίνει εσφαλμένη ή ημιτελής καλωδίωση, θα προκληθεί ανάφλεξη ή καπνός.
9. Αυτό το προϊόν μπορεί να συνδεθεί στην κεντρική παροχή ρεύματος.
Σύνδεση σε σταθερή καλωδίωση: Στη σταθερή καλωδίωση θα πρέπει να ενσωματωθεί ένας διακόπτης ο οποίος αποσυνδέει όλους τους πόλους και διαθέτει
διαχωρισμό επαφών τουλάχιστον 3 mm.
Πλαισιο
Πλαισιο
Είσοδος ρεύματος
Πλαισιο
Πλαισιο
