Montage
!
12
Offene Ausführung
381 (15.0)
351 (13.8)
325 (12.8)
9 (0.35)

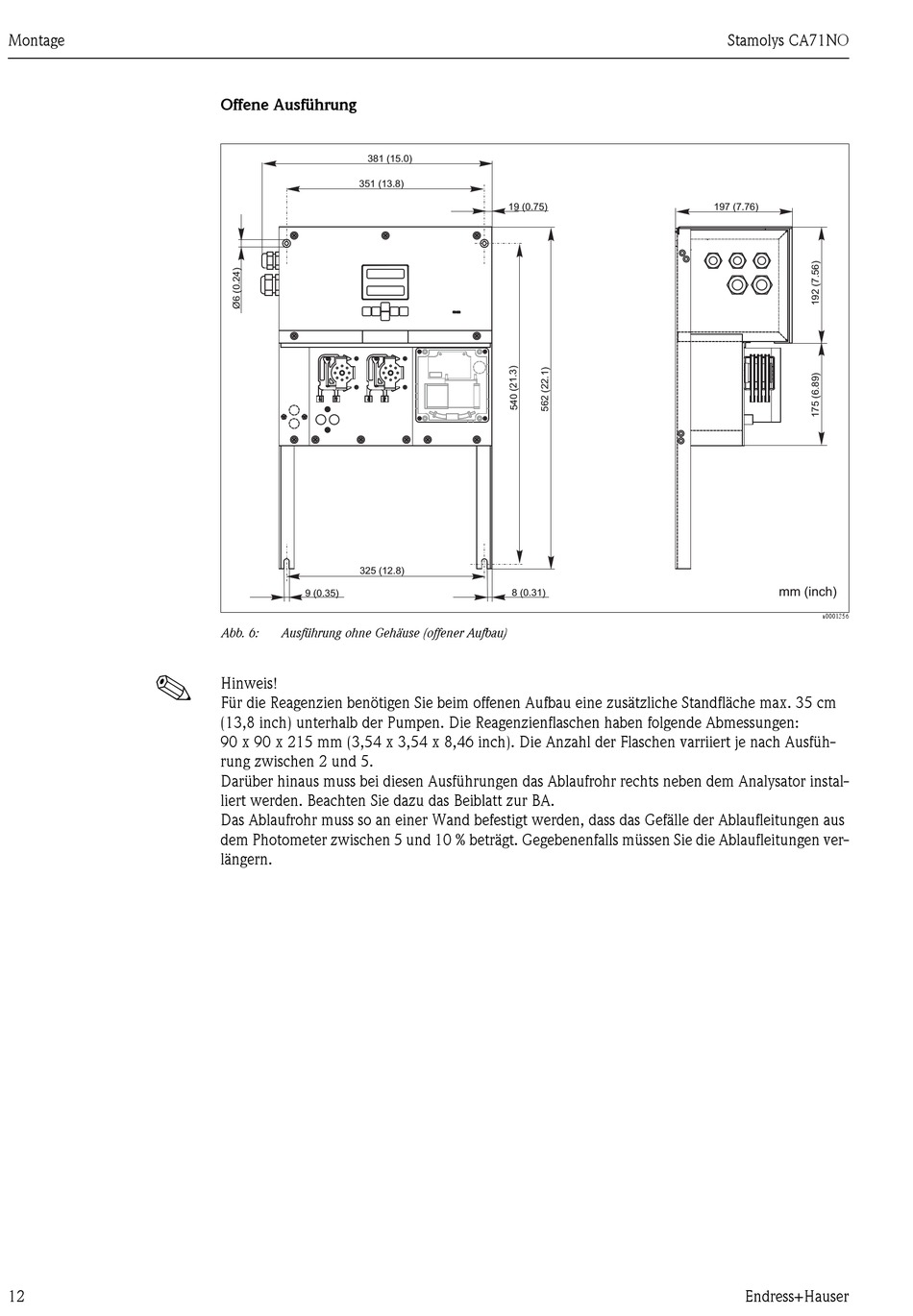

Abb. 6:
Ausführung ohne Gehäuse (offener Aufbau)
Hinweis!
Für die Reagenzien benötigen Sie beim offenen Aufbau eine zusätzliche Standfläche max. 35 cm
(13,8 inch) unterhalb der Pumpen. Die Reagenzienflaschen haben folgende Abmessungen:
90 x 90 x 215 mm (3,54 x 3,54 x 8,46 inch). Die Anzahl der Flaschen varriiert je nach Ausfüh-
rung zwischen 2 und 5.
Darüber hinaus muss bei diesen Ausführungen das Ablaufrohr rechts neben dem Analysator instal-
liert werden. Beachten Sie dazu das Beiblatt zur BA.
Das Ablaufrohr muss so an einer Wand befestigt werden, dass das Gefälle der Ablaufleitungen aus
dem Photometer zwischen 5 und 10 % beträgt. Gegebenenfalls müssen Sie die Ablaufleitungen ver-
längern.
19 (0.75)
RS 232
RS 232
8 (0.31)
Stamolys CA71NO
197 (7.76)
mm (inch)
a0001356
Endress+Hauser
