6.2.3

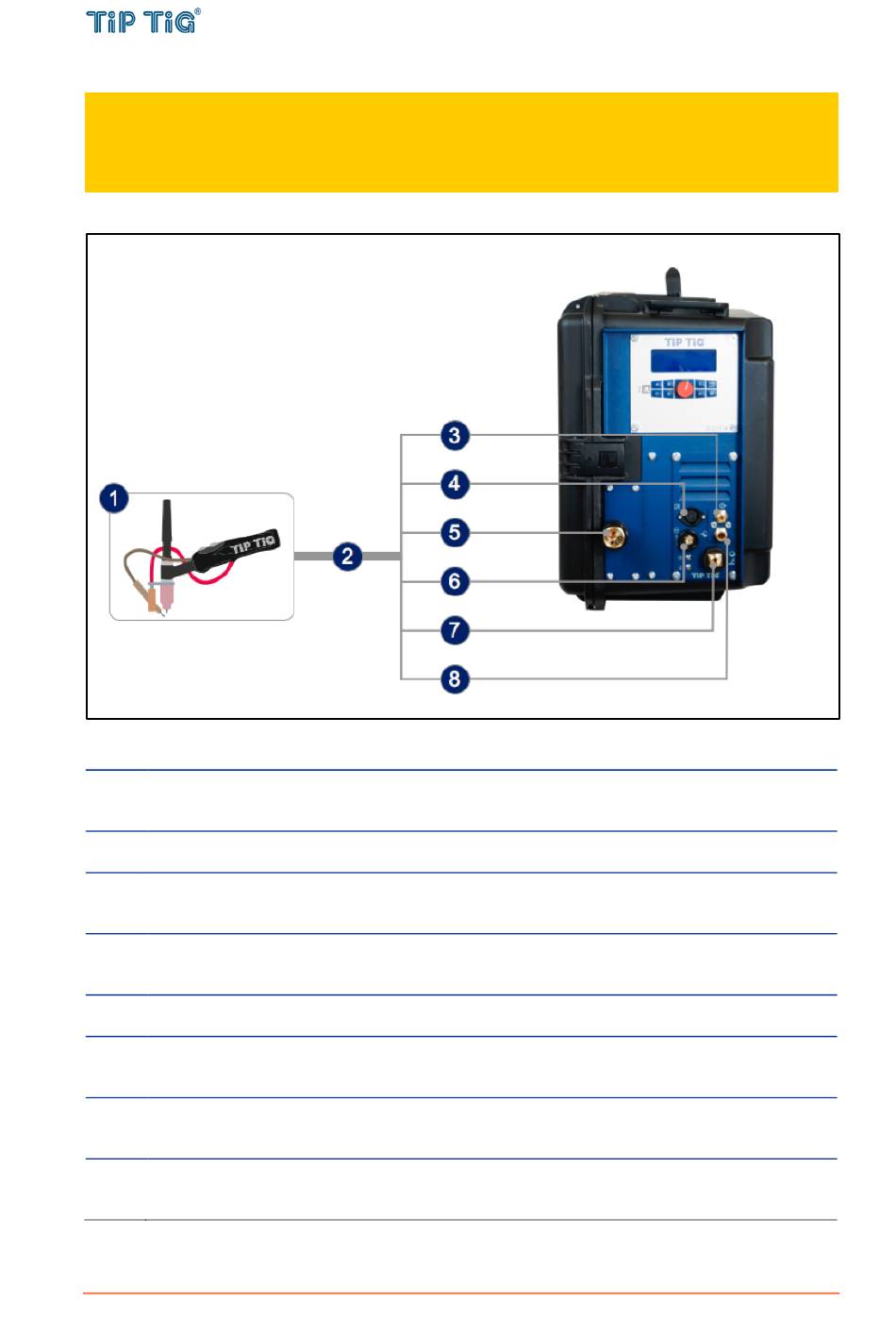

Anschluss Schweißbrenner
Gefahr von Personen- und Sachschäden durch unzureichende Verbindungen. Sämtliche Kabel,
Leitungen und Schlauchpakete müssen immer fest angeschlossen, unbeschädigt, korrekt iso-
liert und ausreichend dimensioniert sein.
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten (siehe Brennerbetriebsanleitung).
Nr.
Beschreibung
(1)
Schweißbrenner
Zusätzliche Systemdokumente beachten
(2)
Schweißbrenner-Schlauchpaket
(3)
Anschlussnippel Schutzgas
zum Anschließen des Schutzgasschlauches (G1/4" RH) vom Schweißbrenner
(4)
Anschlussbuchse Steuerleitung (7-polig)
zum Anschließen der Steuerleitung vom Schweißbrenner-Schlauchpaket
(5)
Anschluss Drahtelektrode – zum Anschließen der Schweißbrenner-Drahtzuführung
(6)
Anschlussbuchse Heißdraht
zum Anschließen des Heißdrahtstromkabels vom Schweißbrenner, Potential minus
(7)
Anschlussnippel Strom-Wasser (blau)
zum Anschließen des Strom-Wasser-Kabels (G3/8" RH) vom Schweißbrenner
(8)
Anschlussnippel Kühlmittel- Rücklauf (rot)
zum Anschließen des Kühlmittelrücklaufschlauches (G3/8" LH) vom Schweißbrenner
TIP TIG - PORTABLE - ALLINONE, BEDIENUNGSANLEITUNG
VORSICHT
Seite 26 von 42
