5.
BEDIENELEMENTE, ANSCHLÜSSE UND MECHANISCHE KOMPONENTEN
5.1
Systemübersicht

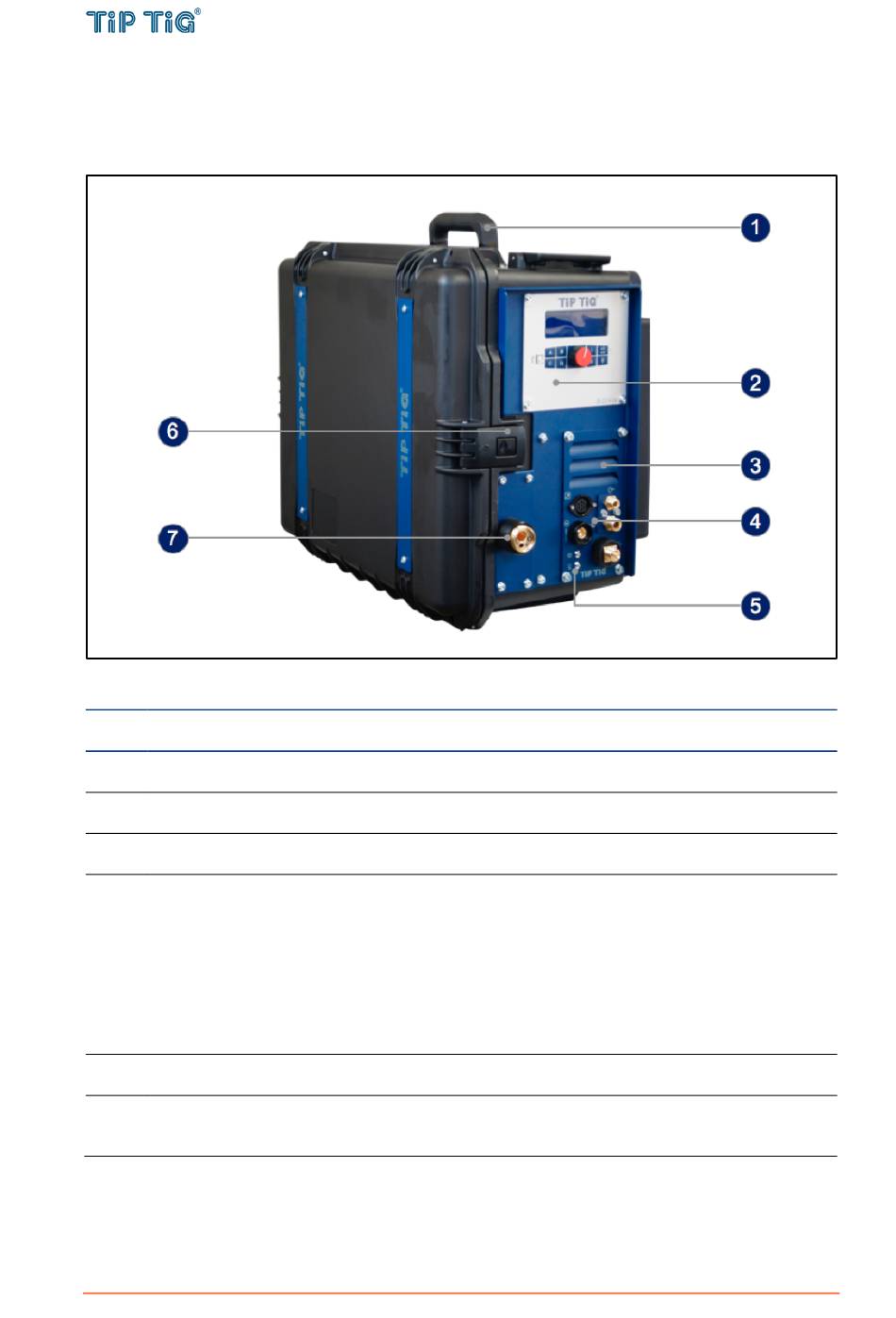

TIP TIG – Portable - AllinOne Drahtvorschub Vorderseite
Nr.
Beschreibung
(1)
Transportgriff
(2)
Bedienpanel – Siehe 5.5 Bedienpanel – Version 2.0
(3)
Eintrittsöffnung Kühlluft
(4)
Frontseitiger Anschluss – Siehe 5.2 Frontseitiger Anschluss
(5)
Heißdraht Kontrollleuchten
Temperaturfehleranzeige (links)
leuchtet bei Überhitzung. Es erlischt nach ein paar Minuten, wenn die Einheit sich abge-
kühlt hat.
Heißdraht-Einschaltanzeige (rechts)
(1) leuchtet, wenn Betriebsspannung anliegt und die Heißdraht-Einheit einsatzbereit ist,
(2) blinkt bei einem Fehler.
(6)
Verriegelung des Kofferdeckels
(7)
Anschluss Drahtelektrode – zum Anschließen der Drahtzuführung des Schweißbren-
ners
TIP TIG - PORTABLE - ALLINONE, BEDIENUNGSANLEITUNG
Seite 12 von 42
