5.3

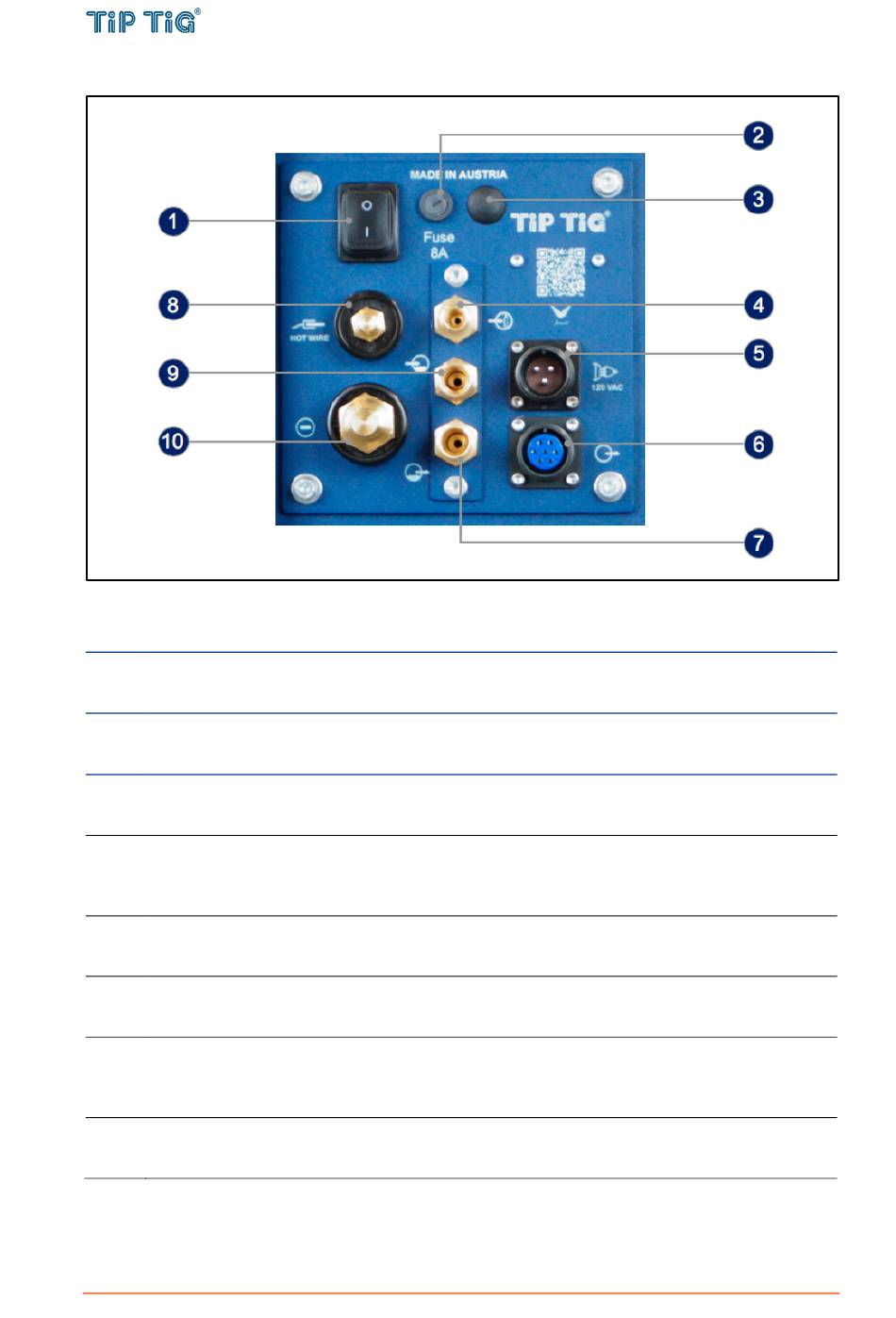

Rückseitiger Anschluss
Nr.
Beschreibung
(1)
Hauptschalter
Gerät Ein/Aus
(2)
Heißdraht-Sicherung
T8 A, 120/230 VAC
(3)
Vorschub-Sicherung
T8 A, 32 VAC
(4)
Anschlussnippel Schutzgas
zum Anschließen des Schutzgasschlauches (G1/4" RH) vom Verbindungs-
Schlauchpaket
(5)
Anschlussstecker - Netzanschluss (3-polig oder 5-polig)
120/230 VAC Netzanschluss
Anschlussbuchse (7-polig)
(6)
Kommunikationsanschluss für die Schweißmaschine vom Verbindungs-Schlauchpaket
(7)
Anschlussnippel Kühlmittel-Rücklauf (rot)
zum Anschließen des Kühlmittelrücklaufschlauches (G3/8" LH) vom Verbindungs-
Schlauchpaket
(8)
Anschlussstecker Heißdraht und Werkstück
zum Anschließen des Heißdrahtmassekabels, Potential plus, Werkstückanschluss
TIP TIG - PORTABLE - ALLINONE, BEDIENUNGSANLEITUNG
Seite 16 von 42
