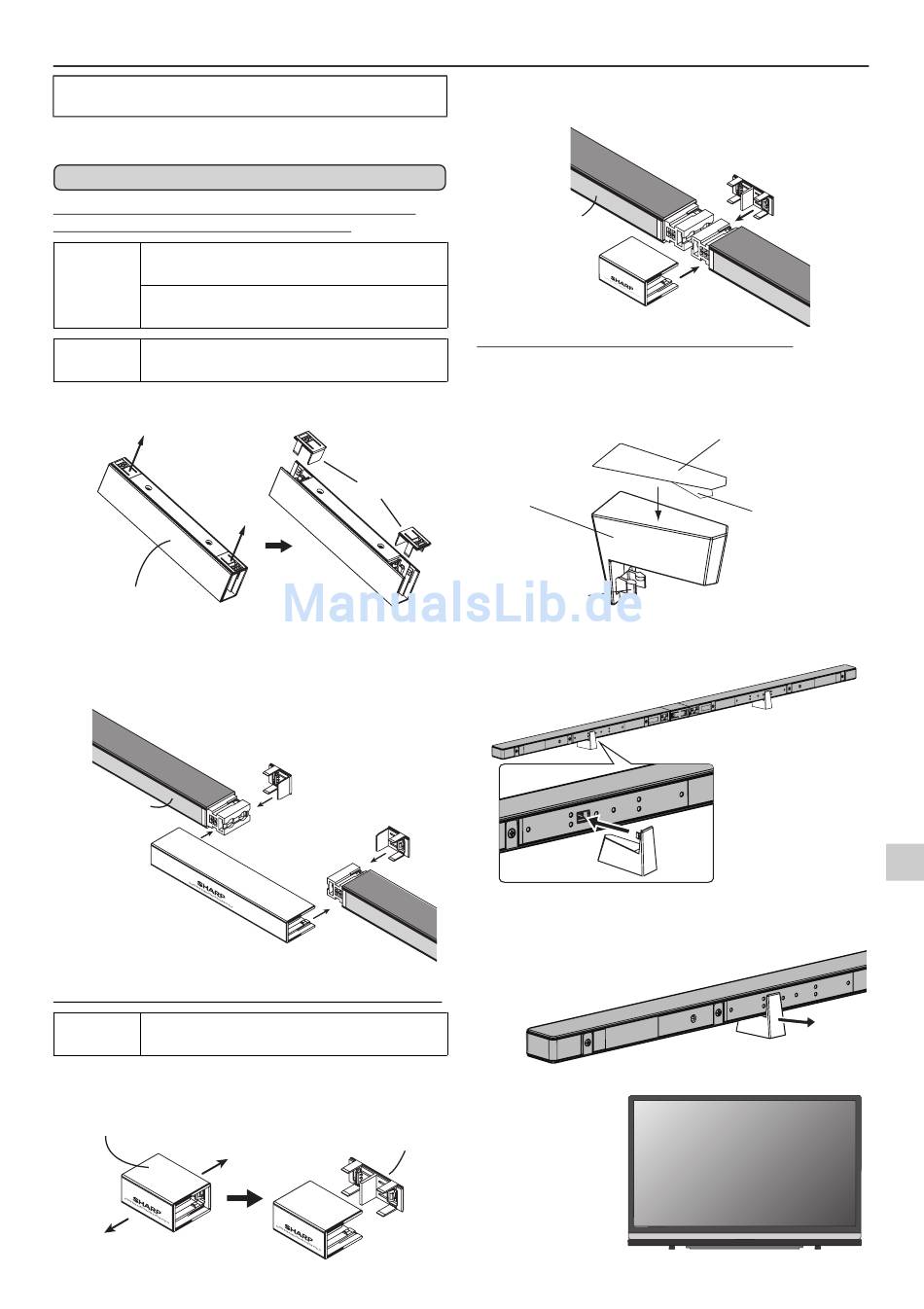

Systemvorbereitung
Prüfen Sie, ob Sie das Netzkabel herausgezogen haben,
bevor Sie das Gerät aufstellen oder dessen Position ändern.
Wählen Sie entsprechend der bevorzugten Position eine von drei
Installationsmethoden aus.
1. Verwenden des Ständers (horizontale Anordnung)
Montage der Soundleiste für ein 52" (132 cm), 60"
(152 cm) oder 70 (177 cm)"-Fernsehgerät
Verwenden des Verbindungsstücks der Soundleistenabdeckung
(kurz : 369 mm) für 60" (152 cm)-Fernsehgerät.
Für Modell
HT-SL75
Verwenden des Verbindungsstücks der Soundleistenabdeckung
(lang : 594 mm) für 70" (177 cm)-Fernsehgerät.
Für Modell
Verwenden des Verbindungsstücks der Soundleistenabdeckung
HT-SL70
(lang : 188 mm) für 52" (132 cm)-Fernsehgerät.
1. Ziehen Sie die beiden Verbindungsstück-Abdeckungen
wie unten gezeigt heraus.
Verbindungsstück der
Soundleiste
2. Stellen Sie die beiden Soundleisten nebeneinander,
und schieben Sie das Soundleisten-Verbindungsstück
sowie dessen
Abdeckungen wie
ineinander ein.
Rechte
Vorderseite
der
Soundleiste
Montage der Soundleiste für ein 46" (117 cm)-Fernsehgerät
Für Modell
Verwenden des Verbindungsstücks der Soundleistenabdeckung
HT-SL70
(kurz : 55 mm) für 46" (117 cm)-Fernsehgerät.
1. Ziehen Sie die Verbindungsstück-Abdeckung wie unten
gezeigt heraus.
Verbindungsstück der
Soundleiste (kurz)
2. Stellen Sie die beiden Soundleisten nebeneinander, und
schieben Sie das Soundleisten-Verbindungsstück sowie
dessen Abdeckung wie unten gezeigt ineinander ein.
Vorderseite der
Soundleiste
So befestigen Sie den Soundleistenständer
1. Ziehen Sie das doppelseitige Trennklebeband ab, und
bringen Sie den Soundleistenständerpuffer an der
Unterseite des Soundleistenständers an.
Soundleist
Abdeckung
enständer
2. Befestigen Sie den Soundleistenständer wie in der
Abbildung gezeigt.
unten gezeigt
Linke
Hinweis:
Der Soundleistenständer kann entfernt
werden, indem er an der Rückseite
von der Soundleiste abgezogen wird.
Vorschlag für die
Abdeckung
horizontale
Anordnung der
Soundleisten und
des LCD-
Fernsehgeräts
D-4
Rechte
Soundleistenständerpuffer
Haken
Linke
Doppelseitiges
Trennklebeband
