Hawle PN 16 Bedienungsanleitung

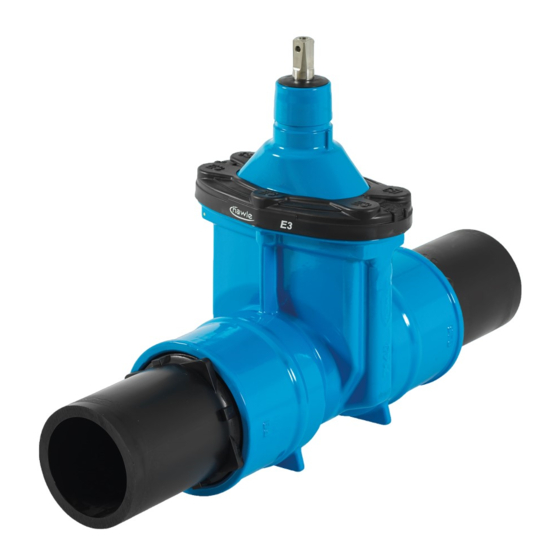

Pe-einschweiss-schieber
Vorschau ausblenden
Andere Handbücher für PN 16:
- Bedienungsanleitung (2 Seiten) ,
- Kurzanleitung (8 Seiten) ,
- Bedienungsanleitung (9 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Hawle PN 16
Inhaltszusammenfassung für Hawle PN 16
- Seite 1 Bedienungsanleitung PE-Einschweiss-Schieber, PN 16®...
- Seite 2 Montageanleitung zu Nr. 4525 PE-Anschweissstutzen mit Rundgewinde Die PE-Stutzen mit Rundgewinde sollten nach Möglichkeit im Werk Hawle ersetzt werden, weil: - für den Wechsel ein Spezialwerkzeug benötigt wird - eine Druck- u. Dichtheitsprüfung nach dem Ersatz gemacht werden muss - damit die Gewährleistung der Garantie weiterhin besteht bleibt Achtung: Falls Rundgewindestutzen, selber Vorort ersetzen werden, entfällt die Garantie!
- Seite 3 Nach etwa 2 Umdrehungen prüfen, ob die Lippendichtung noch korrekt im Dichtungssitz befindet. Eine Umdrehung später, nochmals ein Prüfgriff durchführen. (korrekter Sitz des O-Rings) PE-Anschweissende bis zum Anschlag festziehen. Hawle Armaturen AG Hawlestrasse 1 CH – 8370 Sirnach 12.04.2019 2 / 2 www.hawle.ch...
-
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung zu Hawle Hausanschluss-Schieber Inhaltsverzeichnis Lagerung, Handhabung und Transport ..............2 Lagerung ........................2 Handhabung ........................2 Transport ........................2 Sicherheits-Hinweise .................... 2 Allgemeine Sicherheit-Hinweise ..................2 Spezielle Sicherheits-Hinweise für den Verwender ............2 Verwendung ......................3 Produktbeschreibung .................... 3 Technische Merkmale ..................... -
Seite 5: Lagerung, Handhabung Und Transport
Bedienungsanleitung zu Hawle Hausanschluss-Schieber 1 Lagerung, Handhabung und Transport 1.1 Lagerung Die Lagerung von Armaturen vor deren Einbau sollte in der Originalverpackung erfolgen. Armaturen dürfen bei Transport und Lagerung nicht längere Zeit dem Sonnenlicht (UV-Strahlung) ausgesetzt werden. 1.2 Handhabung Das Anheben und die Handhabung von Armaturen, sind mit geeigneten Mitteln und unter Beachtung der hierfür geltenden höchstzulässigen Traggrenzen durchzuführen. -
Seite 6: Verwendung
Betriebsdruck bis max. 16 bar und einer Temperatur von max. 40°C, seine Verwendung. 4 Produktbeschreibung Mit dem Hausanschluss-Schieber aus dem Hause Hawle, haben Sie eine Armatur aus dem weltweit Variantenreichsten Hausanschluss-Programm im Einsatz. 4.1 Technische Merkmale • weichdichtend •... -
Seite 7: Anschluss-Varianten
Bedienungsanleitung zu Hawle Hausanschluss-Schieber 4.2 Anschluss-Varianten 4.2.1 Hausanschluss-Schieber Gewindeanschluss Bild Best. Nr. Anschlüsse Grösse Vermerk ¾’’ bis 2’’ 2500 IG / IG ¾’’ bis 2’’ 2502 IG / IG mit Erdungslasche 1’’ / 1 ¼ ’’ 1 ¼’’ / 2’’... - Seite 8 Bedienungsanleitung zu Hawle Hausanschluss-Schieber PE-Steckmuffen Bild Best. Nr. Anschlüsse Grösse Vermerk 2600 PE-Steckmuffen d32 bis d63 2610 PE-Steckmuffen d32 bis d63 aus POM ZAK-System Bild Best. Nr. Anschlüsse Grösse Vermerk 2521 ZAK-Muffe / ZAK-Spitzend ZAK 46 2523 ZAK Muffe / PE-Enden...
-
Seite 9: Eckventile
Bedienungsanleitung zu Hawle Hausanschluss-Schieber 4.2.2 Eckventile Bild Best. Nr. Anschlüsse Grösse Vermerk 1 ¼’’ / 1 ¼’’ 2492 AG / IG mit Entleerung 1 ¼’’ / 1’’ 2’’ / 1 ¼’’ 3120 AG / IG 2’’ / 1 ½’’ 2’’ / 2’’... -
Seite 10: Montage
Gewinde vor Korrosion. Achtung: Konventionelle Abdichtung trotz Schutzring notwendig! 5.2 PE-Anschweissenden Mit Elektroschweissmuffe, Stumpfschweiss Technik gemäss VKR-Richtlinien oder mit geeignetem Steckmuffen-Verbinder möglich. 5.3 PE-Steckmuffe Siehe Bedienungsanleitung zu Hawle Steckfitting. 5.4 ZAK-System Siehe Bedienungsanleitung zu Hawle Steckfitting. 5.5 Demontage Ist jeweils selbsterklärend. 02.09.2020... -
Seite 11: Wartung
Nach der Verlegung ist eine ordnungsgemässe Druckprüfung entsprechend den gültigen Regeln und Vorschriften durchzuführen. 8 Beheben von Störungen Störung Ursache / Maßnahme • Verletzung ausbessern mit Hawle 2-Komponeten-Reparatur-Set Beschichtung beschädigt für EWS-Beschichtungen (Best.-Nr. 5293). • Schieber nicht ganz geschlossen? → Schieber ganz schliessen! Schieber undicht •... -
Seite 12: Hinweise Auf Normen Und Eingetragene Warenzeichen
Bedienungsanleitung zu Hawle Hausanschluss-Schieber 9 Hinweise auf Normen und eingetragene Warenzeichen 9.1 Normen • EN 751 Teil 1-3 (Gewindeverbindungen) • SVGW-Vorschriften • VKR-Richtlinien • POM (Polyoxymethylene) • PE (Polyethylen) • ZAK Verbindungssystem (Zugsicher, Arretiert und Korrosionsgeschützt) • • W270 Hawle Armaturen AG...
