Inhaltszusammenfassung für Hawle SYNOFLEX

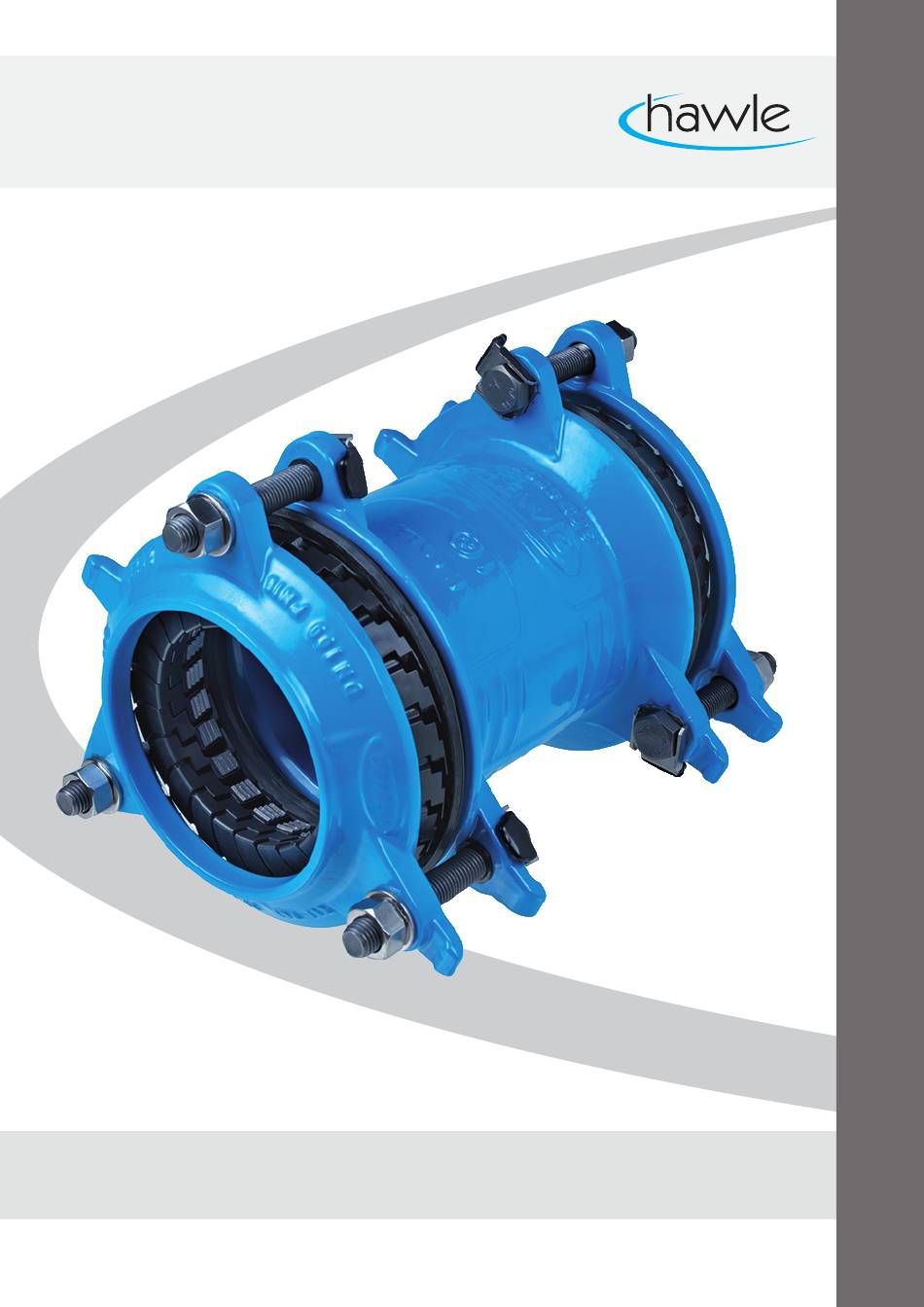

- Seite 1 Bedienungsanleitung Verbinder HAWLE-SYNOFLEX, PN 16®...
-
Seite 2: Inhaltsverzeichnis
Sicherheits-Hinweise ....................2 Allgemeine Sicherheit-Hinweise ..................2 Spezielle Sicherheits-Hinweise für den Verwender .............. 2 Verwendung ......................2 Produktbeschreibung / Ersatzteile ................3 Montage einer SYNOFLEX Verbindung ..............5 Vorbereitung ........................5 Montageablauf ........................5 Demontage einer SYNOFLEX Verbindung ................6 Wartung........................7 Inbetriebnahme und Druckprüfung ................ -
Seite 3: Lagerung, Handhabung Und Transport
Gefahren erkennen und beseitigen können. 3 Verwendung Das SYNOFLEX-Programm von Hawle findet sowohl in der Trinkwasserversorgung sowie auch in der Abwasserentsorgung mit einem Betriebsdruck von max. 16 bar und eine Temperatur bis max. 40° C seine Verwendung. -
Seite 4: Produktbeschreibung / Ersatzteile
Bedienungsanleitung zu Mehrbereichskupplung Hawle SYNOFLEX 4 Produktbeschreibung / Ersatzteile Die Mehrbereichskupplung SYNOFLEX sorgt für eine unkomplizierte und sichere Verbindung von Guss-, Faserzement-, PE-, PVC- und Stahlrohren. Auswinkelbarkeit bis max. 8 Grad, wendbare Schrauben und patentierter SYNOFLEX-Dichtungsring ermöglichen eine problemlose Montage auch in engen Gräben. - Seite 5 Bedienungsanleitung zu Mehrbereichskupplung Hawle SYNOFLEX 24.05.2023 Hawle Armaturen AG 4 / 8...
-
Seite 6: Montage Einer Synoflex Verbindung
1. Rohrenden mit geeignetem, den Rohr angepassten Methode oder Putzmittel reinigen. Kontrolle des Aussendurchmessers vom Rohr und Spannbereich der SYNOFLEX-Muffe Einstecktief gemäss Tabelle auf Rohr anzeichnen 4. SYNOFLEX-Armatur auf Rohrspitzende stecken und Schrauben übers Kreuz gleichmässig und leicht anziehen. Schrauben... -
Seite 7: Demontage Einer Synoflex Verbindung
Nochmals sämtliche Schrauben gemäss Tabelle Pt. 5 übers Kreuz anziehen. 8. Druckprüfung durchführen Falls eine Muffe undicht ist, nochmals zu Pt. 5 zurück. 5.3 Demontage einer SYNOFLEX Verbindung Die Demontage einer SYNOFLEX Verbindung erfolgt in der umgekehrten Reihenfolge. 24.05.2023 Hawle Armaturen AG 6 / 8... -
Seite 8: Wartung
Bedienungsanleitung zu Mehrbereichskupplung Hawle SYNOFLEX 6 Wartung Das SYNOFLEX-Programm von Hawle ist wartungsfrei. 7 Inbetriebnahme und Druckprüfung Nach der Verlegung ist eine ordnungsgemäße Druckprüfung entsprechend den gültigen Regeln und Vorschriften durchzuführen. Hinweis: Bei längeren Bauabschnitten ist die Längsausdehnung in Folge der Temperaturschwankung (Sonneneinstrahlung) zu beachten. -
Seite 9: Hinweise Auf Normen
Bedienungsanleitung zu Mehrbereichskupplung Hawle SYNOFLEX 9 Hinweise auf Normen • Flanschen nach DIN EN 1092-2 • EPDM • W270 Hawle Armaturen AG Hawlestrasse 1 CH-8370 Sirnach Telefon: +41 (0)71 969 44 22 Fax: +41 (0)71 969 44 11 E-Mail: info@hawle.ch Homepage: http://www.hawle.ch...
