2. Vergewissern Sie sich, dass das Kabel richtig verlegt ist. Für ordnungsgemäße Funktion muss
eine 10 cm lange Kabelschlaufe verlegt werden. Verwenden Sie dazu die Kabelhalterungen an
der Rückseite der Steuerungseinheit (Abb. 12).

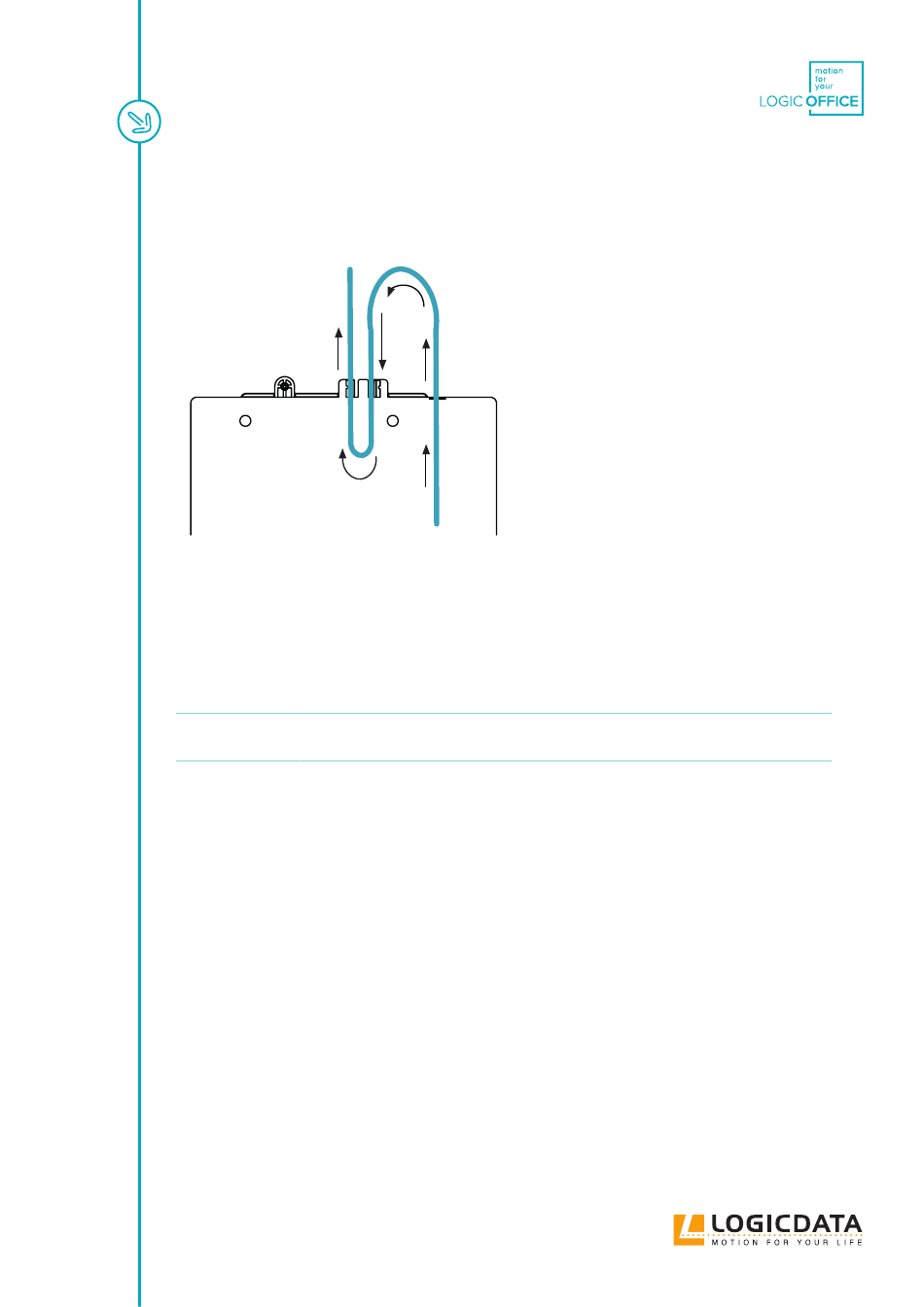

Abb. 12: Verlegen der Kabelschlaufe
3. Befestigen Sie den Handschalter mit dem Schraubendreher und 4 Montageschrauben an den
markierten Bohrpunkten an der Tischplatte.
Das erforderliche Anzugsdrehmoment hängt vom Material der Tischplatte ab.
HINWEIS
Überschreiten Sie 2 Nm nicht.
6.3.3 ABSCHLUSS DER MONTAGE
Nachdem der TOUCHdown an der Tischplatte befestigt wurde, müssen Sie das Kabel an die Steuerungseinheit
anschließen. Weitere Informationen finden Sie im Handbuch der von Ihnen gewählten Steuerungseinheit.
HANDBUCH TOUCH-FAMILIE // SEITE 20
