HANDBUCH
Dokumentversion 1.0 / Februar 2019
TOUCHbasic
Gültig für:
TOUCHbasic-DN
TOUCHbasic-IL

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LOGICDATA TOUCHbasic-Serie

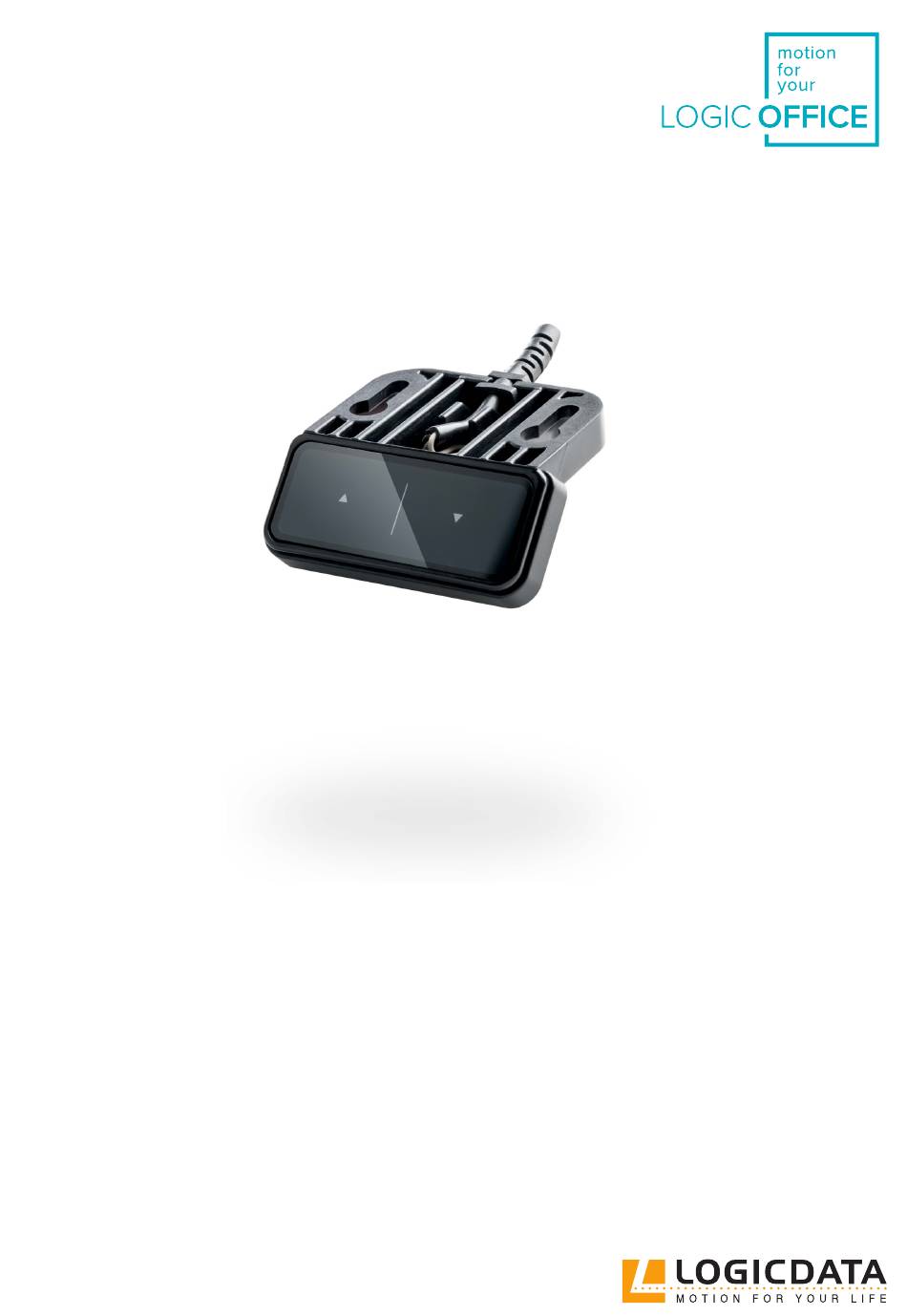

  • Seite 1 HANDBUCH Dokumentversion 1.0 / Februar 2019 TOUCHbasic Gültig für: • TOUCHbasic-DN • TOUCHbasic-IL...
  • Seite 2 HANDBUCH TOUCHBASIC // SEITE 2 TOUCHbasic - Benutzerhandbuch Dokumentversion 1.0 / Februar 2019 Die englische Sprachversion ist das Original. LOGICDATA Electronic & Software Entwicklungs GmbH Wirtschaftspark 18 8530 Deutschlandsberg Österreich Telefon: +43 (0) 3462 51 98 0 Telefax: +43 (0) 3462 51 98 1030 Internet: http://www.logicdata.net...
  • Seite 3: Inhaltsverzeichnis

    HANDBUCH TOUCHBASIC // SEITE 3 CONTENTS Allgemeines Mitgeltende Dokumente Copyright Lizenzgebührenfreie Bild- und Textnutzung Warenzeichen Sicherheit Zielgruppe Allgemeine Sicherheitsbestimmungen Bestimmungsgemäßer Gebrauch Vernünftigerweise vorhersehbare Fehlanwendung Verwendete Symbole und Signalwörter Haftung Restrisiken Fachkräfte Hinweise für Wiederverkäufer Lieferumfang Auspacken Produkt Die wichtigsten Produktmerkmale 5.1.1 TOUCHbasic-DN 5.1.2 TOUCHbasic-IL Abmessungen...
  • Seite 4 HANDBUCH TOUCHBASIC // SEITE 4 6.2.3 Abschluss der Montage TOUCHbasic-IL 6.3.1 Benötigte Komponenten 6.3.2 Prozess 6.3.3 Abschluss der Montage Bedienung Tischhöhe verstellen Zusätzliche Informationen Softwareabhängige Funktionen Demontage Wartung 8.3.1 Reinigung 8.3.2 Ersatz eines Handschalters Fehlerbehebung Entsorgung...
  • Seite 5: Allgemeines

    Eine Übertragung dieser Lizenz an Dritte ohne Genehmigung von LOGICDATA ist unter- sagt. Das vollständige Eigentum und Copyright an den Texten und Grafiken verbleibt bei LOGICDATA. Texte und Grafiken werden im aktuellen Zustand angeboten, ohne Gewährleistung oder Zusagen irgendeiner Art.
  • Seite 6: Sicherheit

    Wiederverkäufern in höhenverstellbare Tischsysteme eingebaut. Sie dienen zur Steuerung von höhen- verstellbaren Tischsystemen mithilfe einer Steuerungseinheit. Sie sind nur für den Innenbereich vorgeseh- en. Sie dürfen nur in kompatiblen höhenverstellbaren Tischen und mit von LOGICDATA zugelassenem Zubehör verbaut werden. Kontaktieren Sie LOGICDATA für weitere Informationen. Jede andere Anwendung, die nicht der bestimmungsgemäßen Verwendung entspricht, führt zum Verlust der Gewährleistungs- und...
  • Seite 7: Verwendete Symbole Und Signalwörter

    Weist auf wichtige Tipps im Umgang mit dem Produkt hin. INFO 2.6 HAFTUNG LOGICDATA-Produkte entsprechen dem Stand der Technik sowie den geltenden Sicherheits- und Gesundheitsvorschriften. Dennoch können Gefahren durch Fehlbedienung oder Missbrauch entstehen. LOGICDATA haftet nicht für Schäden oder Verletzungen, die entstehen durch: •...
  • Seite 8: Restrisiken

    HANDBUCH TOUCHBASIC // SEITE 8 ten Produkte von LOGICDATA. Sie müssen sicherstellen, dass ihre Produkte sämtlichen einschlägigen Richtlinien, Normen und Gesetzen entsprechen. LOGICDATA haftet nicht für Schäden, die direkt oder indi- rekt auf die Lieferung oder Nutzung dieses Dokuments zurückzuführen sind. Wiederverkäufer müssen die relevanten Sicherheitsnormen und -richtlinien für jedes Produkt im Tischsystem beachten.
  • Seite 9: Fachkräfte

    Produkte und Systeme gemäß den allgemein anerkannten Grundsätzen und Richtlinien der Elektrotechnik und der Möbelherstellung verfügt 2.9 HINWEISE FÜR WIEDERVERKÄUFER Wiederverkäufer sind Unternehmen, die Produkte bei LOGICDATA erwerben und in ihre eigenen Produkte einbauen. INFO Aus Gründen der EU-Konformität und der Produktsicherheit empfehlen wir Wiederverkäufern, den Anwendern ihrer Produkte eine Betriebsanleitung in der jew-...
  • Seite 10: Lieferumfang

    HANDBUCH TOUCHBASIC // SEITE 10 3 LIEFERUMFANG Der Standardlieferumfang für Produkte der TOUCHbasic-Familie besteht aus dem Handschalter und dem daran angeschlossenen Kabel. Alle anderen Komponenten, die für die Installation des Handschalters er- forderlich sind (z. B. Montageschrauben für den TOUCHbasic-DN), müssen vom Wiederverkäufer separat bereitgestellt werden.
  • Seite 11: Produkt

    HANDBUCH TOUCHBASIC // SEITE 11 5 PRODUKTE Die Produktfamilie der TOUCHbasic-Handschalter besteht aus zwei Produkten: • TOUCHbasic-DN • TOUCHbasic-IL Jeder Handschalter kann mehrere Varianten aufweisen. Varianten können mit zusätzlichen Merkmalen oder unterschiedlichen Konfigurationen ausgestattet werden. Die genaue Variante ist durch den Bestellcode des Produkts gekennzeichnet.
  • Seite 12: Abmessungen

    HANDBUCH TOUCHBASIC // SEITE 12 5.2 ABMESSUNGEN 5.2.1 TOUCHBASIC-DN Länge 50,5 mm | 1,988 " Breite 57,7 mm | 2,272 " Höhe (bis zur Unterseite der Tischplatte) 24,4 mm | 0,961 " Abb. 2: Abmessungen, TOUCHbasic-DN...
  • Seite 13: Bohrschablone (Touchbasic-Dn)

    HANDBUCH TOUCHBASIC // SEITE 13 5.2.2 BOHRSCHABLONE, (TOUCHBASIC-DN) 34 mm 1.339 " Front Edge Abb. 3: Bohrschablone, TOUCHbasic-DN (maßstabsgetreu)
  • Seite 14: Touchbasic-Il

    HANDBUCH TOUCHBASIC // SEITE 14 5.2.3 TOUCHBASIC-IL Länge 30,4 mm | 1,197 " Breite 67,8 mm | 2,669 " Höhe (bis zum Ende der Gummilamellen) 20,5 mm | 0,807 " 67.80 mm 2.669“ 25.9 mm 63.3 mm 1.020“ 2.492“ Abb. 4: Abmessungen, TOUCHbasic-IL (maßstabsgetreu) 5.2.4 ABMESSUNGEN FÜR DEN GEFRÄSTEN AUSSCHNITT Der gefräste Ausschnitt für das TOUCHbasic-IL muss die folgenden Abmessungen aufweisen (Bild maßstabsgetreu): 64,6 mm ±...
  • Seite 15: Montage

    HANDBUCH TOUCHBASIC // SEITE 15 6 MONTAGE Dieses Kapitel beschreibt den Einbau von Handschaltern der TOUCHbasic-Familie in höhenverstellbare Tischsysteme. SICHERHEIT BEI DER MONTAGE Die folgenden Sicherheitshinweise gelten für jeden Handschalter der TOUCHbasic-Familie. Gefahren, die sich nur auf die Installation eines bestimmten Handschalters beziehen, sind in der Montageanleitung des jeweiligen Handschalters aufgeführt.
  • Seite 16: Touchbasic-Dn

    HANDBUCH TOUCHBASIC // SEITE 16 6.2 MONTAGE: TOUCHBASIC-DN 6.2.1 BENÖTIGTE KOMPONENTEN TOUCHbasic-DN 2 Montageschrauben (vom Wiederverkäufer bereitgestellt) Werkzeug Schraubendreher Schraubenspezifikationen INFO Gewindedurchmesser: Max.4 mm | Kopfdurchmesser: Max.7,3 mm Verwenden Sie nach Möglichkeit keine Senkkopfschrauben. 6.2.2 PROZESS 1. Positionieren Sie den Handschalter unter der Tischplatte und markieren Sie die Position der Bohrungen.
  • Seite 17: Touchbasic-Il

    HANDBUCH TOUCHBASIC // SEITE 17 6.3 MONTAGE: TOUCHBASIC-IL 6.3.1 BENÖTIGTE KOMPONENTEN Die folgenden Komponenten werden für die Montage des TOUCHbasic-IL benötigt: TOUCHbasic-IL Handschalter Fräser (oder ähnlich) 6.3.2 PROZESS 1. Verwenden Sie einen Fräser oder ein ähnliches Gerät, um den Ausschnitt zu fräsen. Die Abmessungen für den gefrästen Ausschnitt sind in Kapitel 5.2.4 (Abb. 6) dargestellt.
  • Seite 18: Bedienung

    Dieser Abschnitt des Handbuchs enthält Anweisungen zur Bedienung des Tischsystems, an das der TOUCHbasic-Handschalter angeschlossen ist. TOUCHbasic-Handschalter sind mit einer großen Anzahl von LOGICDATA-Steuerungseinheiten kompatibel. Vor der Verwendung des Tischsystems müssen Sie auch das Handbuch der jeweiligen Steuerungseinheit mit allen relevanten Sicherheitshinweisen vollständig lesen.
  • Seite 19: Zusätzliche Informationen

    Der Betrieb eines TOUCHbasic-Handschalters mit nicht zugelassenen Ersatz- oder Zubehörteilen kann zu Tod oder schweren Verletzungen durch Stromschläge und an- dere Gefahren führen. • Verwenden Sie nur Zubehörteile, die von LOGICDATA hergestellt oder freigegeben wurden. • Verwenden Sie nur Ersatzteile, die von LOGICDATA hergestellt oder freigegeben wurden.
  • Seite 20: Fehlerbehebung

    HANDBUCH TOUCHBASIC // SEITE 20 8.4 FEHLERBEHEBUNG In der Regel treten Fehlfunktionen auf, wenn Handschalter während der Kalibrierung berührt werden. Wenn der Handschalter nicht funktioniert, müssen Sie das System neu starten. Gehen Sie dazu wie folgt vor: 1. Trennen Sie den Handschalter von der Steuerungseinheit. 2.
  • Seite 21 LOGICDATA LOGICDATA North America, Inc. Electronic & Software Entwicklungs GmbH 1525 Gezon Parkway SW, Suite C Wirtschaftspark 18 Grand Rapids, MI 49509 8530 Deutschlandsberg Österreich Telefon: +43 (0) 3462 5198 0 Telefon: +1 (616) 328 8841 Telefax: +43 (0) 3462 5198 1030 E-Mail: office.na@logicdata.net...
