5.2.3 TOUCHINLAY
Länge
Breite
Höhe (bis zum Ende der Gummilamellen)
1
2

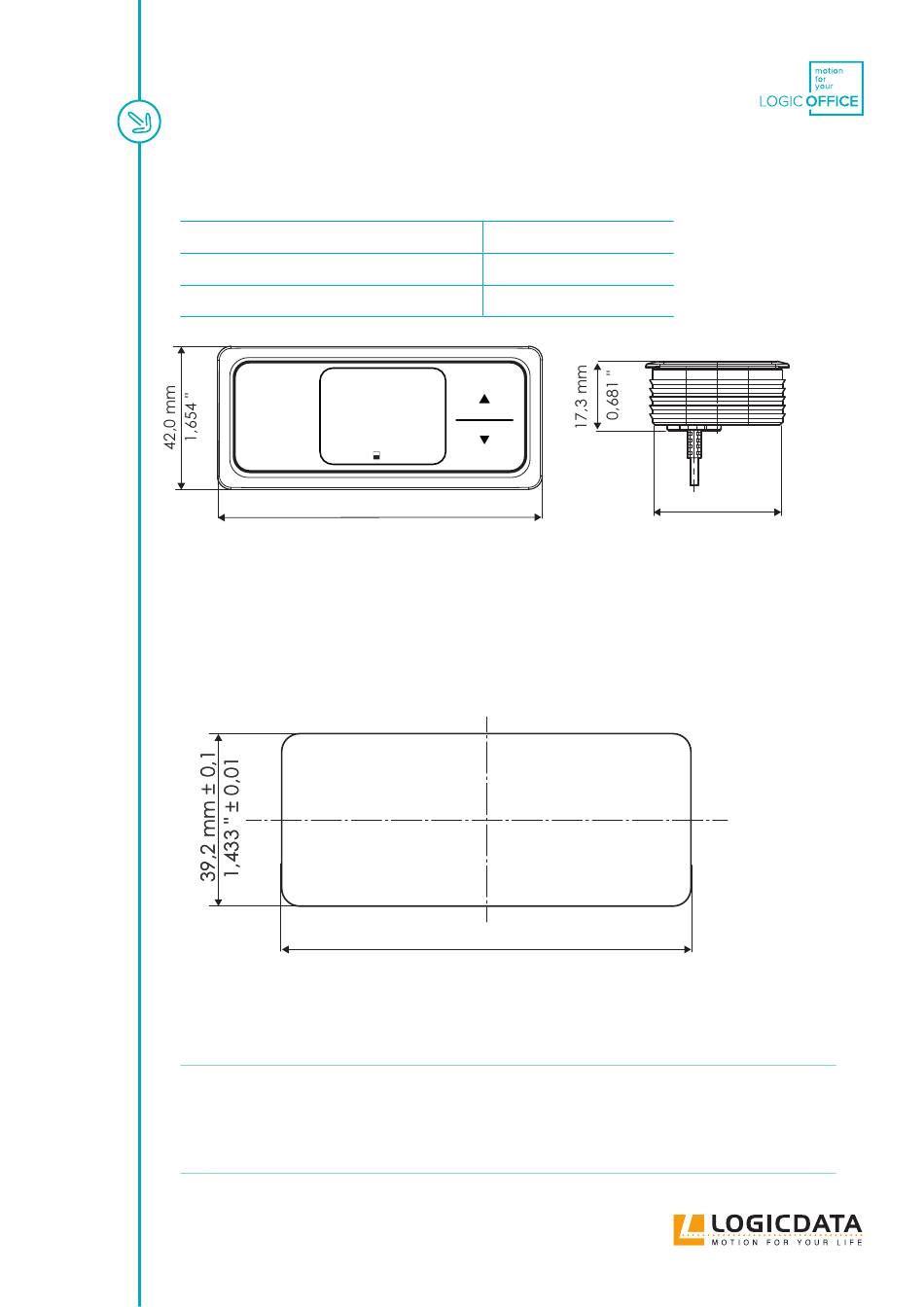

Abb. 6:
Abmessungen, TOUCHinlay
5.2.4 ABMESSUNGEN FÜR DEN GEFRÄSTEN AUSSCHNITT
Der gefräste Ausschnitt für das TOUCHinlay muss die folgenden Abmessungen aufweisen (Bild
maßstabsgetreu):
Abb. 7:
Abmessungen für den gefrästen Ausschnitt, TOUCHinlay
INFO
Es wird davon ausgegangen, dass die Tischplatte für den gefrästen Ausschnitt durch-
bohrt werden muss (d. h. das Fräsen erzeugt ein Loch und nicht eine Vertiefung).
Wenn Sie nicht durch die gesamte Tischplatte fräsen, müssen Sie für das Kabel des
TOUCHinlay ein separates Loch bohren. Kontaktieren Sie in diesem Fall LOGICDATA,
um weitere Informationen zu den Abmessungen zu erhalten.
HANDBUCH TOUCH-FAMILIE // SEITE 14
42,0 mm | 1,654 "
95,4 mm | 3,756 "
17,3 mm | 0,681 "
SAVE
95,4 mm
3,756 "
93,0 mm ± 0,1
93,0 mm ± 0,1
3,661 " ± 0,01
3,661 " ± 0,01
35,7 mm
1,406 "
