6.2 MONTAGE: TOUCHBASIC-DN
6.2.1 BENÖTIGTE KOMPONENTEN
1
TOUCHbasic-DN
2
2 Montageschrauben (vom Wiederverkäufer bereitgestellt)
Werkzeug
Schraubendreher
Schraubenspezifikationen
INFO
Gewindedurchmesser: Max.4 mm | Kopfdurchmesser: Max.7,3 mm
Verwenden Sie nach Möglichkeit keine Senkkopfschrauben.
6.2.2 PROZESS
1. Positionieren Sie den Handschalter unter der Tischplatte und markieren Sie die Position der
Bohrungen. Die Bohrschablone in Kapitel 5.2.2 kann Ihnen dabei helfen.
2. Stecken Sie die Zugentlastung in den dafür vorgesehenen Schlitz am Handschalter (Abb. 6).
Ein falsches Einsetzen der Zugentlastung kann zu Schäden am Kabel und am
HINWEIS
Handschalter führen. Achten Sie darauf, dass das Kabel nicht über das Gehäuse vor-
steht.

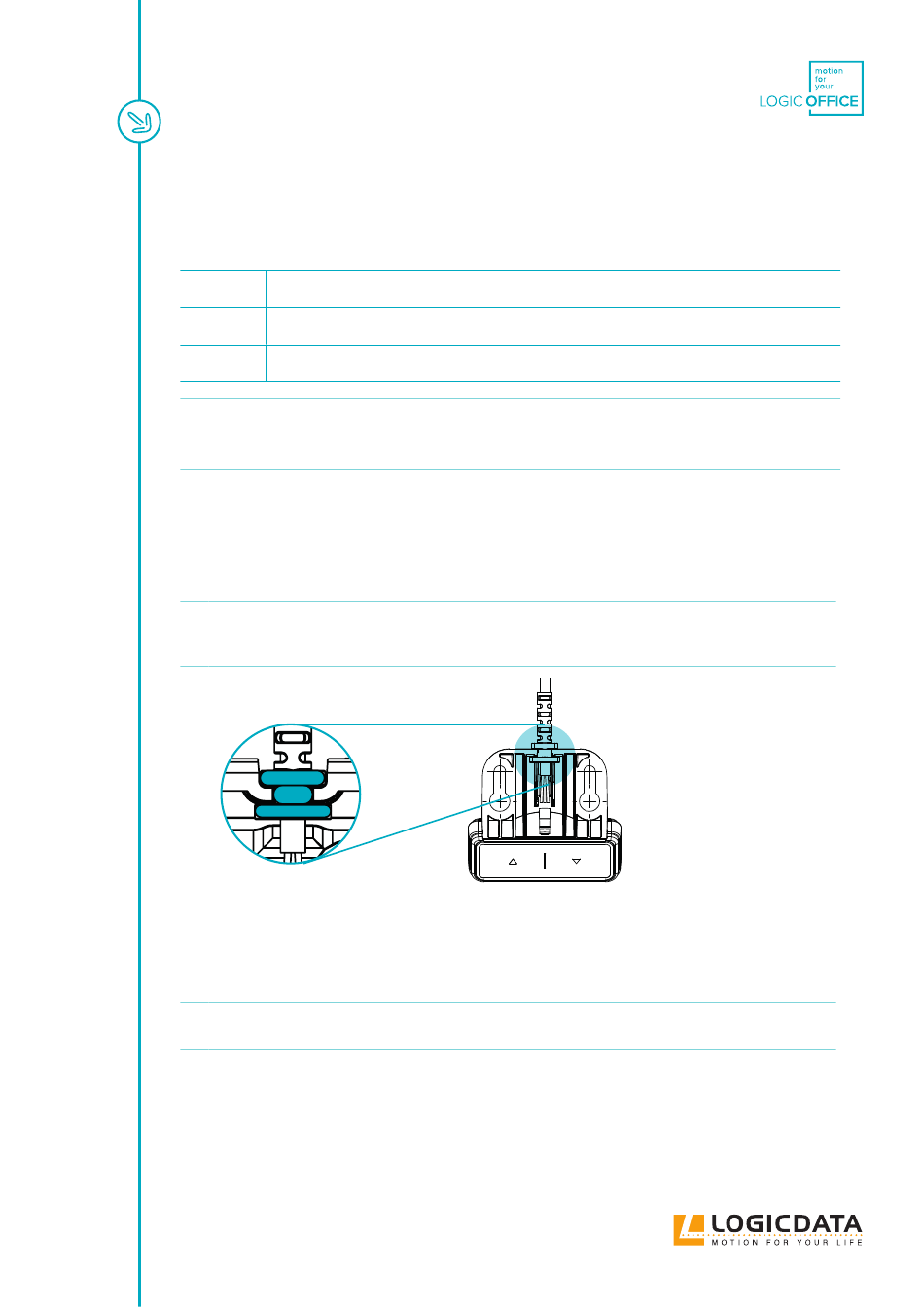

Abb. 6:
Einsetzen der Zugentlastung am TOUCHbasic-DN
3. Befestigen Sie den Handschalter mit dem Schraubendreher und 2 Montageschrauben an den
markierten Bohrpunkten an der Tischplatte.
Das erforderliche Anzugsdrehmoment hängt vom Material der Tischplatte ab.
HINWEIS
Überschreiten Sie 2 Nm nicht.
6.2.3 ABSCHLUSS DER MONTAGE
Nachdem der TOUCHbasic-DN an der Tischplatte befestigt wurde, müssen Sie das Kabel an die
Steuerungseinheit anschließen. Weitere Informationen finden Sie im Handbuch der von Ihnen gewählten
Steuerungseinheit.
HANDBUCH TOUCHBASIC // SEITE 16
