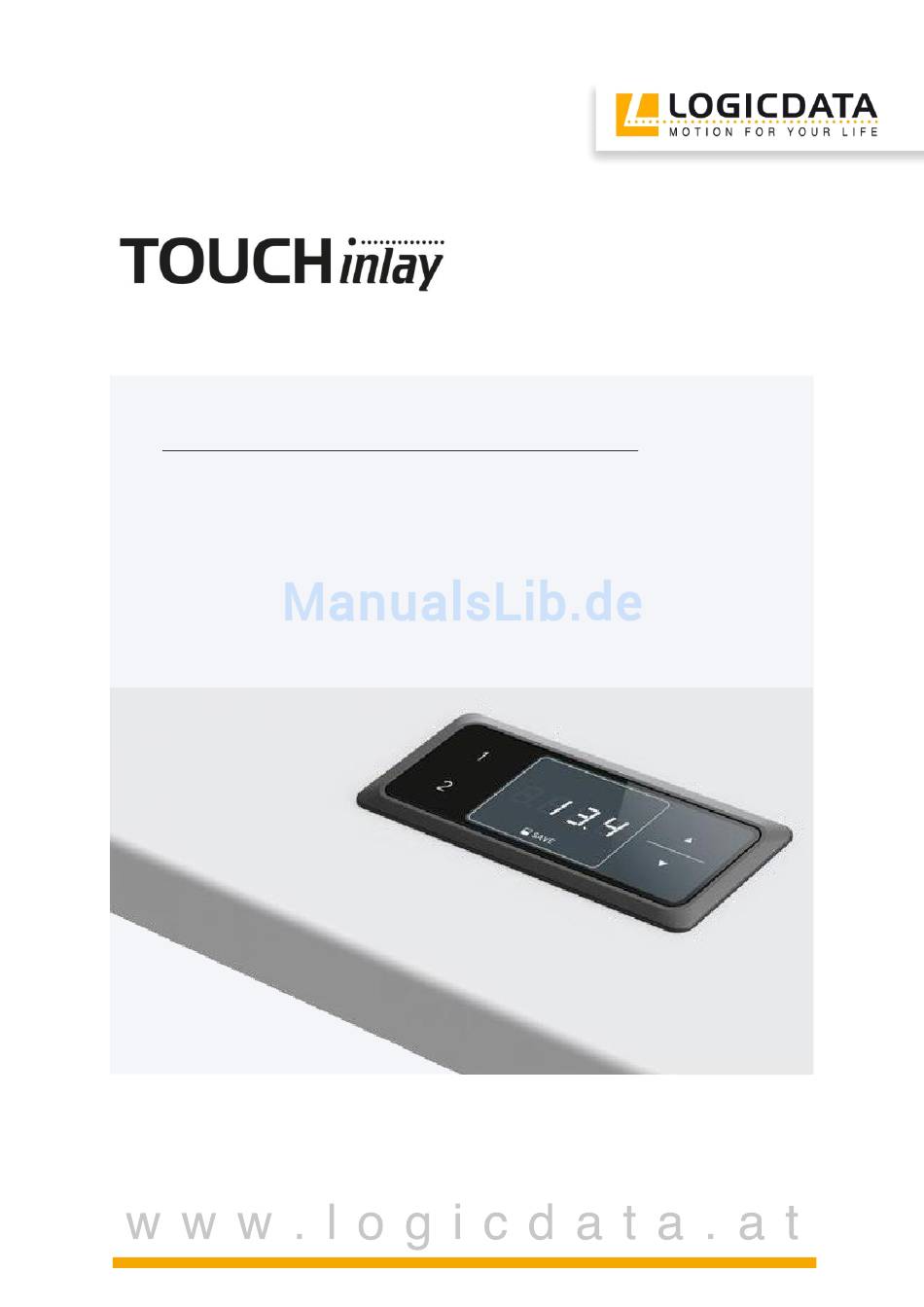

- Seite 1 Dokument Rev3 LOGIC Bedienungsanleitung office Kabelhandschalter zur Montage in der Tischplatte...
-
Seite 2: Inhaltsverzeichnis
Inhalt Vorwort ..............................3 Allgemein .............................. 3 Bestimmungsgemäße Verwendung ..................... 3 Leistungsmerkmale TOUCH ......................3 Lieferumfang ..........................4 Übersicht ............................4 Montageanleitung ..........................5 Funktionen des TOUCH-Kabelhandschalters ..................6 Anzeigefunktionen ........................6 Grundfunktionen ........................... 6 Erweiterte Funktionen ........................7 4.3.1 Speichern einer Tischplattenposition .................. -
Seite 3: Vorwort
Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für einen TOUCH Kabelhandschalter von LOGICDATA Electronic & Software Entwicklungs GmbH entschieden haben. Sie haben ein Produkt erworben, das nach neuestem Stand der Technik entwickelt wurde. Allgemein 2.1 Bestimmungsgemäße Verwendung TOUCH Kabelhandschalter dürfen ausschließlich mit LOGICDATA Motorsteuerungen verwendet... -
Seite 4: Lieferumfang
Memorypositionstaste 1 Tisch nach oben Display Memorypositionstaste 2 Memorytaste Tisch nach unten Abbildung 2: Tasten und Display am TOUCH-IL-MDF-2M2-LD Hinweis: In diesem Dokument ist das Oberflächendesign des LOGICDATA Standard- Handschalters TOUCH-IL-MDF-2M2-LD abgebildet. Dieses Oberflächendesign kann kundenspezifisch geändert werden. Kontaktieren Sie LOGICDATA für weitere Informationen! -
Seite 5: Montageanleitung
Montageanleitung Montieren Sie den TOUCH Kabelhandschalter an einer geeigneten Position. 1. Packen Sie den Handschalter aus. Hinweis: Entsorgen Sie das Verpackungsmaterial umweltgerecht (Kunststofffolie zum Kunststoffmüll, Karton zum Papiermüll)! 2. Bohren/Fräsen Sie ein Montageloch. Das Fräsbild ist im Datenblatt abgebildet. 3. Stecken Sie den Handschalter von oben in die Tischplatte in das zuvor gebohrte Loch. Der Einbau erfolgt ohne zusätzliche Schrauben, die Gummilamellen halten den Handschalter in Position. -
Seite 6: Funktionen Des Touch-Kabelhandschalters
Funktionen des TOUCH-Kabelhandschalters Der TOUCH Kabelhandschalter verfügt über eine Vielzahl von Funktionen. 4.1 Anzeigefunktionen Der TOUCH Kabelhandschalter bietet ein 4 stelliges Display mit optionalem Dezimalpunkt zur Positions- und Informationsanzeige. Die aktuelle Tischhöhe, Fehlermeldungen und Menüanzeigen können damit dargestellt werden. Die Anzeigeeinheit der Höhe und die Dezimalpunkt-Einstellungen sind abhängig von den Motorsteuerungs-Parametern. -
Seite 7: Erweiterte Funktionen
4.3 Erweiterte Funktionen 4.3.1 Speichern einer Tischplattenposition Diese Funktion speichert eine definierte Tischplattenhöhe (pro Memorypositionstaste kann eine Tischplattenhöhe gespeichert werden). Zum Speichern einer Tischplattenposition gehen Sie wie folgt vor: Hinweis: Wenn die Motorsteuerung zum ersten Mal eingeschaltet wird und die Parameter der Steuerung nicht entsprechend angepasst wurden, sind alle gespeicherten Positionen gleich der geringsten Tischplattenhöhe (untere Tischplattenposition). -
Seite 8: Verstellung Der Tischplatte Zu Einer Gespeicherten Position
4.3.2 Verstellung der Tischplatte zu einer gespeicherten Position Mit dieser Funktion können Sie eine gespeicherte Tischplattenposition einstellen. Zum Einstellen einer gespeicherten Tischplattenposition gehen Sie wie folgt vor: Variante A (ohne Doppelklickfunktion) Drücken Sie die gewünschte Memorypositionstaste (z.B. 2) und halten Sie diese gedrückt. -
Seite 9: Aktivieren Und Deaktivieren Der Displaysperre
4.3.3 Aktivieren und deaktivieren der Displaysperre Durch Wischen über das Display wird die Displaysperre aktiviert oder deaktiviert. Beim Aktivieren der Tastensperre wird am Display ein Schlüssel angezeigt. Abbildung 5: Der Schlüssel deutet die aktivierte Tastensperre an Abbildung 6: Aktivierung und Deaktivierung der Tastensperre kann durch Wischen nach links oder rechts unter dem Display erfolgen Hinweis: Die Richtung der Wischbewegung ist nicht relevant (siehe Abbildung 6). -
Seite 10: Anhang
Anhang 5.1 Mögliche Störungen und deren Behebung Display funktioniert nicht (Tasten funktionieren) mögliche Ursache Behebung Kabel ist defekt Wechseln Sie den Handschalter aus Display ist defekt Wechseln Sie den Handschalter aus Mikrocontroller ist defekt Wechseln Sie den Handschalter aus Handschalter ist defekt Wechseln Sie den Handschalter aus Tasten funktionieren nicht (Display funktioniert) mögliche Ursache... -
Seite 11: Weiterführende Informationen
Hinweis: Dieses Produkt ist REACH konform gemäß Richtlinie 2006/121/EC (Verordnung 1907/2006) 6.2 Technische Daten Hinweis: Die technischen Daten Ihres Handschalters finden Sie im entsprechenden Datenblatt. 6.3 Herstellerangaben LOGICDATA Tel.: +43 (0)3462 5198 0 Electronic & Software Entwicklungs GmbH Fax: +43 (0)3462 5198 530...
