Verfahren 1
Für Werkzeuge mit normalem Kranz
► Abb.9: 1. Einsatz 2. Muffe
Ziehen Sie zum Einsetzen des Einsatzes den Kranz
in Pfeilrichtung und setzen Sie den Einsatz bis zum
Anschlag in den Kranz ein. Lassen Sie dann den Kranz
zur Sicherung des Einsatzes los.
Für Werkzeuge mit One-Touch-Bithalter
Zum Installieren des Einsatzes schieben Sie diesen so
weit wie möglich in den Kranz.
Verfahren 2
In Ergänzung zum oben angegebenen Verfahren (1)
setzen Sie den Bit-Einsatz mit der Spitze einwärts in
den Kranz ein.
► Abb.10: 1. Einsatz 2. Einsatzteil 3. Muffe
Ziehen Sie den Kranz zum Entfernen des Einsatzes in
Pfeilrichtung, und ziehen Sie den Einsatz heraus.
HINWEIS:
• Wenn der Einsatz nicht tief genug in den Kranz
eingesetzt wird, kehrt der Kranz nicht in die
Ursprungsposition zurück, und der Einsatz ist
ungesichert. In diesem Fall setzen Sie den
Einsatz nach obigen Anweisungen erneut ein.
• Sollte es schwierig sein, den Einsatz einzuset-
zen, ziehen Sie den Kranz und setzen Sie den
Einsatz so weit wie möglich ein.
• Achten Sie sich nach dem Einsetzen des
Einsatzes darauf, dass dieser gut festge-
schraubt ist. Falls sich der Einsatz herausziehen
lässt, verwenden Sie ihn nicht.
Haken
► Abb.11: 1. Rille 2. Haken 3. Schraube
Der Haken ist nützlich, wenn Sie das Werkzeug vorü-
bergehend aufhängen möchten. Er kann an jeder Seite
des Werkzeugs befestigt werden.
Setzen Sie den Haken zur Montage in eine Rille am
Werkzeuggehäuse (die Seite ist beliebig), und befes-
tigen Sie diesen mit einer Schraube. Zur Entfernung
müssen Sie nur die Schraube lockern und den Haken
herausnehmen.
ARBEIT
► Abb.12: 1. Schlitz
VORSICHT:
• Verdecken Sie niemals die Lüftungsschlitze
an der Seite des Werkzeugs zur Kühlung
des Ölzylinders und des Motors während
des Betriebs. Bei Nichtbeachtung kann das
Werkzeug durch Überhitzung beschädigt
werden.

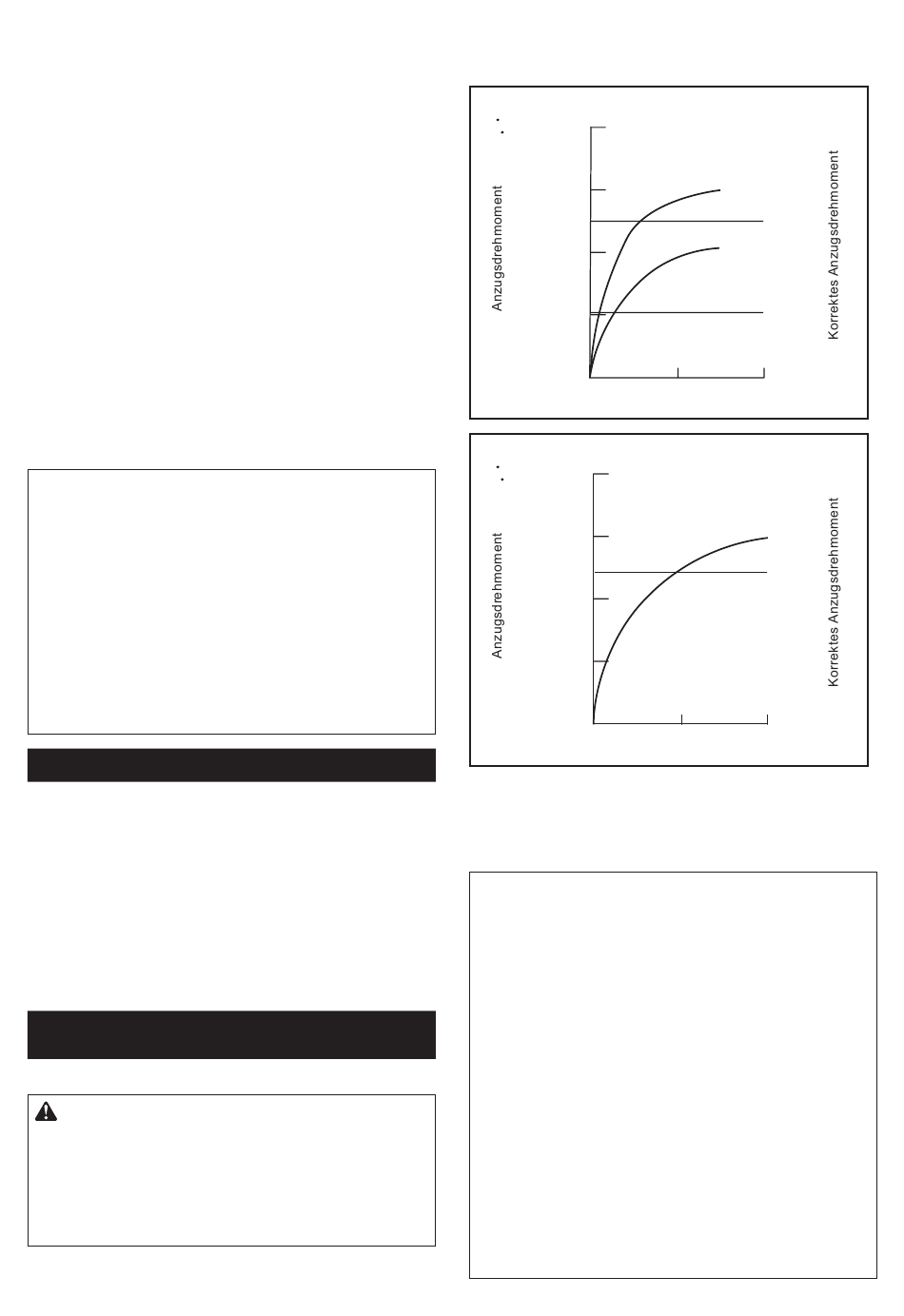

► Abb.13
Das richtige Anzugsdrehmoment kann je nach Art und Größe
der Schraube/des Bolzens, des Materials des zu befestigen-
den Werkstücks usw. abweichen. Das Verhältnis zwischen
Anzugsdrehmoment und -zeit wird in den Abbildungen gezeigt.
Standardbolzen
N m
20
(kgf cm)
(204)
15
(153)
10
(102)
5
(51)
0
Bolzen mit hohem Abschermoment
N m
20
(kgf cm)
(204)
15
(153)
10
(102)
5
(51)
0
Halten Sie das Werkzeug fest und setzen Sie die Spitze
des Dreheinsatzes in den Schraubenkopf. Üben Sie
so viel Vorwärtsdruck auf das Werkzeug aus, dass der
Einsatz nicht von der Schraube rutscht, und schalten Sie
das Werkzeug ein, um mit dem Betrieb zu beginnen.
HINWEIS:
• Verwenden Sie den passenden Einsatz für den
Schrauben-/Bolzenkopf, den Sie verwenden.
• Wählen Sie eine geeignete Impulskraft und
passen Sie den Druck auf den Ein/Aus-Schalter
vorsichtig an, damit die Schraube nicht beschä-
digt wird.
• Halten Sie das Werkzeug gerade auf die
Schraube ausgerichtet.
• Wählen Sie zum Anziehen des Bolzens
die Stufe mit geringer Impulskraft bzw. die
Betriebsart „T".
• Wenn die Schlagkraft zu groß ist und Sie die
Schraube länger als in den Abbildungen dar-
gestellt festziehen, kann dies die Schraube
oder die Spitze des Einsatzes überlasten,
ausreißen, beschädigen usw. Bevor Sie mit
der Arbeit beginnen, führen Sie immer eine
Probeverschraubung aus, um die richtige
Anzugszeit für die Schraube zu finden.
41 DEUTSCH
M8
M8
M6
M6
1,0 2,0
Anzugszeit (S)
M6
M6
1,0 2,0
Anzugszeit (S)
