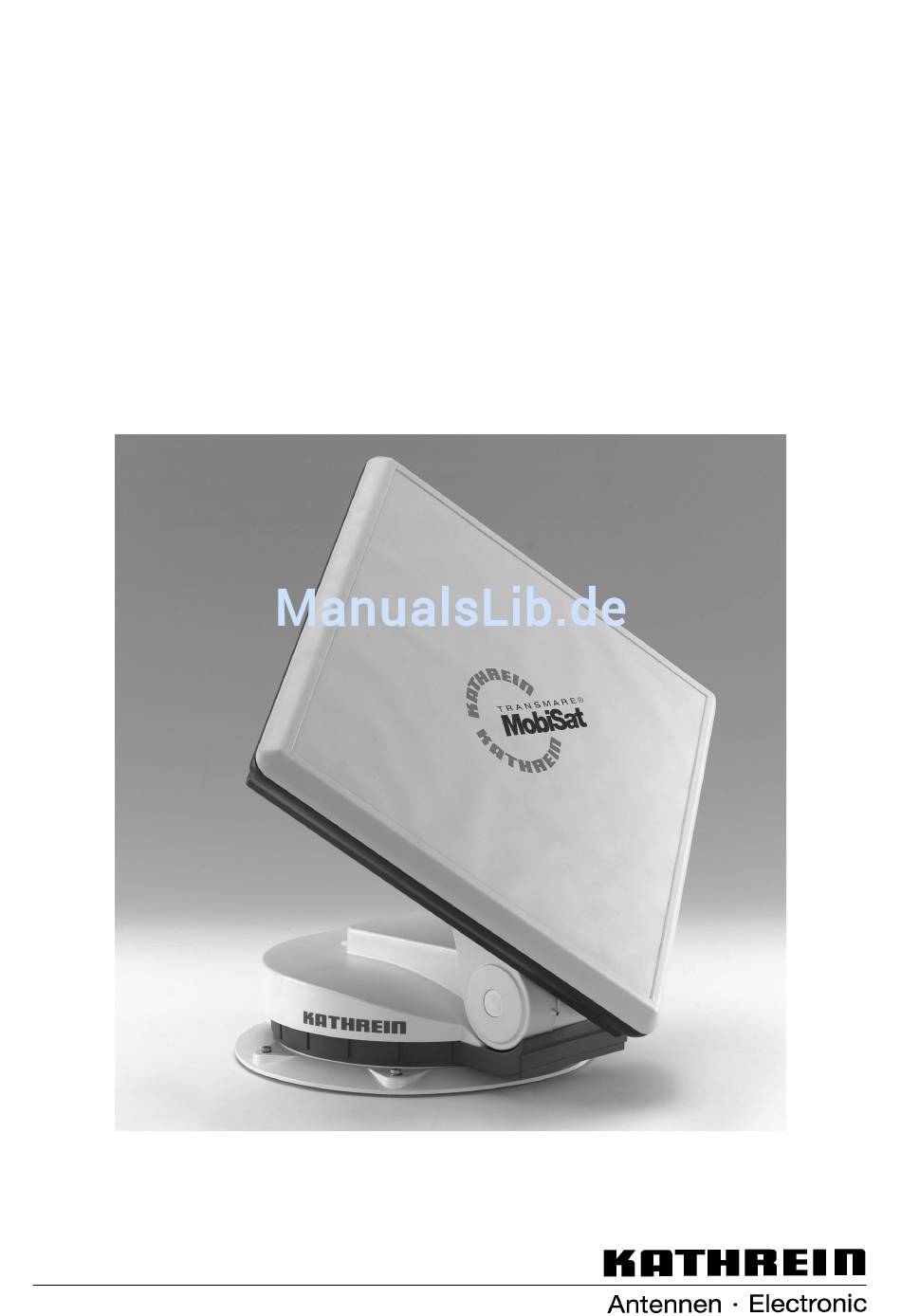

- Seite 1 Betriebsanleitung Automatik-Positioner HDP 170 für Caravan-Receiver UFD 540 Bestell-Nr.: 214 133...
-
Seite 2: Vorwort
Kunden und den Stand der Technik anzupassen. Im Abschnitt „Software- und Programmlisten-Update“ finden Sie hierzu weitere Informationen. Bitte beachten Sie, dass der Positioner ausschließlich für den Betrieb mit einem UFD 540 konzipiert wurde! Beachten Sie bitte auch die Montageanleitung zur HDP 170 oder CAP 200! -
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Vorwort ................................2 Wichtige Hinweise ............................. 2 Inhalt ..................................3 Sicherheitshinweise ............................4 Anschlüsse und Anzeige ..........................5 Draufsicht................................5 Ansicht Rückseite .............................. 5 Anschlussschema ............................6 Sat-ZF-Anschlüsse ............................6 Bordnetzanschluss ............................6 Steuerkabel................................ 6 Ausrichtung...............................7 Standort ................................7 Fernbedienung..............................7 Bildschirmeinblendungen ..........................7 Initialisierung.............................. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise... -
Seite 5: Anschlüsse Und Anzeige
Anschlüsse und Anzeige Anschlüsse und Anzeige In diesem Abschnitt finden Sie eine kurze Beschreibung aller Bedien- Elemente, Anzeigen und Anschlüsse. Draufsicht Ansicht Rückseite 1 Sat-ZF-Eingang (F-Buchse) 2 Sat-ZF-Ausgang (F-Buchse, durchgeschleift) 3 Versorgungsspannung Eingang (10,9…13,8 V=) 4 Sicherung 10 A (10,9…13,8 V=) 5 Versorgungsspannung Ausgang 6 Anschluss für Steuerkabel... -
Seite 6: Anschlussschema
Anschlussschema Anschlussschema nicht im Lieferumfang Sat-ZF-Anschlüsse An den Sat-ZF-Eingang wird das von der Antenne kommende Koaxi- alkabel angeschlossen, der Sat-ZF-Ausgang wird mittels des mitge- lieferten Koaxialkabels mit dem Sat-ZF-Eingang des UFD 540 verbun- den. Die Reihenfolge ist wegen der Stromversorgung des LNBs die über das Koaxialkabel läuft einzuhalten. -
Seite 7: Ausrichtung
Süden ermöglicht und nicht durch Bäume oder überstehende Bauwerke abgeschattet wird. Sie ersparen sich Zeit und Mühe! Fernbedienung Die Steuereinheit des HDP 170 kann nur zusammen mit dem Satelli- tenreceiver UFD 540 betrieben werden. Die Einstellungen lassen sich nur über die Fernbedienung des Receivers vornehmen. -
Seite 8: Ausrichtung
-Taste sowie oder Die Werkseinstellung ist „Aus“. Die Einstellung für den Betrieb mit ei- nem HDP 170 ist „HDP Antenneneinrichtung – Ein“. Diese Einstellung nehmen Sie mit der oder -Taste vor. Danach können Sie das Me- nü... -
Seite 9: Manuelle Korrektur
Ausrichtung Nach erfolgreichem Feinabgleich erscheint für einige Sekunden die folgende Meldung: Im Normalfall sind keine weiteren Korrekturen nötig. Nach 1-2 Minuten ist der gesuchte Satellit eingestellt. Der anschließende Feinabgleich benötigt ca 2 Minuten. Danach wird die eingestellte Position gespei- chert. Jede neu Anwahl dauert danach 30 Skunden. Manuelle Korrektur In den Randbereichen der Ausleuchtzonen eines Satelliten kann es vorkommen, dass Sie die Einstelung korrigieren müssen. - Seite 10 Ausrichtung Nach erfolgreicher Korrektur können Sie das Menü wieder verlassen.
-
Seite 11: Reset/Parken
Reset/Parken Reset/Parken Reset Nach einem Standortwechsel des Wohnmobils, sollten Sie die Steuer- einheit zurücksetzen und den Suchvorgang neu starten. Gehen Sie hierfür in das HDP-Menü (s.o.) und wählen Sie die Position „Reset/Parken“. Mit den Tasten oder wählen Sie „Reset“ und set- ... -
Seite 12: Standortwechsel
Reset/Parken Standortwechsel Nach einem Standortwechsel können Sie die Suche des Satelliten durch „Reset“ beschleunigen. Im Beispiel unten wird der Hotbird gesucht. Es erscheinen die beiden Meldungen in Folge. Wenn Sie den Satelliten weiterhin anpeilen wollen, bestätigen Sie dies . Nach erfolgreicher Suche erscheint die Meldung:... -
Seite 13: Parken
Reset/Parken Parken Sie haben drei Möglichkeiten die Antenne zu „parken“. • Die Antenne kann durch zweimalige Betätigung der -Tas- te innerhalb von 2 Sekunden in die Parkposition gefahren werden. • Sobald Sie Ihr Fahrzeug bewegen oder die Empfangsanlage außer Betrieb nehmen wollen, sollten Sie die Antenne parken. Gehen Sie hierfür in das HDP-Menü... -
Seite 14: Satellit Verloren
Satellit verloren Satellit verloren In seltenen Fällen kann der Satellite bei der Suche verloren gehen z. B. bei einem schwachen Signal am Rande der Ausleuchtzone. Es erscheint dann die folgende Meldung: lässt sich die Suche erneut starten. Die folgende Meldung bestätigt die Suche nach dem Satelliten. -
Seite 15: Softwaredownload
Softwaredownload Softwaredownload Sofern neue Software für den HDP 170 zur Verfügung steht, können Sie diese vom Astra-System herunterladen. Im Installationsmenü wählen Sie die Position „Softwaredownload“ mit oder können Sie zwischen „UFD 540“ oder „HDP 170“ wählen. Bestätigen Sie die Auswahl „HDP 170“ mit . -
Seite 16: Wahl Der Betriebssoftware
Wahl der Betriebssoftware Wahl der Betriebssoftware Welche Software-Version Sie für Ihr System benutzen, können Sie im „HDP-Menü“ Position „Aktuelle Software“ erfahren. Mit den Tasten oder wählen Sie hier die gewünschte Betriebs-Software aus. Nach dem Wechsel erscheint die folgende Meldung: Die inaktuelle Software wird beim Download überschrieben. -
Seite 17: Besondere Meldungen
Besondere Meldungen Besondere Meldungen Zum Schutz ihres Empfangssystems und des Bordnetzes werden folgende Fehlermeldungen auf dem Bildschirm eingeblendet: Wenn diese Meldung erscheint, sehen Sie bitte am Positioner und der Antenne nach, ob das System durch einen Gegenstand (z.B. Ast) blo- ckiert wird. -
Seite 18: Technische Daten
Technische Daten Technische Daten • Vollautomatisches Ausrichten der Flachantenne BAS 60 auf den gewünschten Satelliten • Bestimmung des Satelliten über das gewählte Programm • Identifizierung der Satelliten über eine interne NID-Auswer- tung im Receiver • Suchzeit 20…120 Sekunden • LSM (Last Satellite Memory) für verkürzte Suchzeit nach dem Ein-schalten des Receivers •... - Seite 20 KATHREIN-Werke KG ž Telefon (0 80 31) 18 40 ž Fax (0 80 31) 18 43 06 Anton-Kathrein-Straße 1-3 ž Postfach 10 04 44 ž D-83004 Rosenheim...
