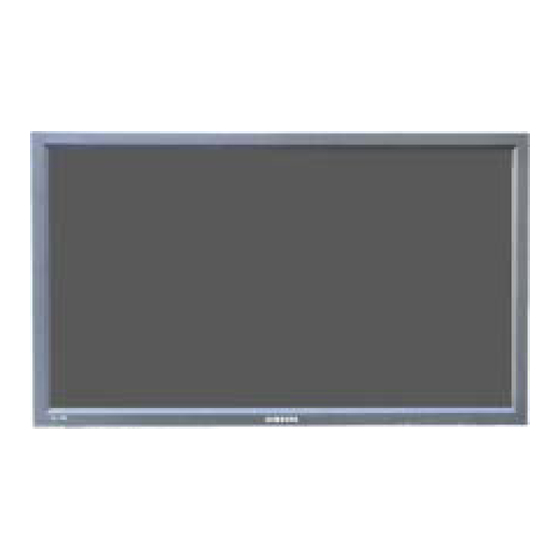

Verwandte Anleitungen für Samsung 400PXN
Inhaltszusammenfassung für Samsung 400PXN
- Seite 1 LCD MONITOR quick start guide 460PXn/460PX/400PXn/400PX...
- Seite 2 Sprache auswählen Startseite SyncMaster 400PXn / 460PXn Modell Sicherheitshinweise Einführung Lieferumfang Der Monitor Bauplan Anschlussmöglichkeiten Farbe und Aussehen des Geräts sind modellabhängig, und jederzeitige Änderungen der technischen Daten des Verwenden der Software Geräts zum Zweck der Leistungssteigerung sind vorbehalten. Einstellen des Monitors Fehlerbehebung Einführung...
-
Seite 3: Separat Erhältlich
Batterien (AAA X 2) Tasten der (Nicht in allen Gebieten Kappe Fernsteuerung erhältlich) BNC-auf-RCA- USB-Abdeckung & Schrauben Provisorische Füße Adapterstecker (1EA) Separat erhältlich Wandmontageset Lautsprecherset Füße DVI-Kabel LAN-Kabel BNC-Kabel Der Monitor Vorderseite MENU Drücken Sie diese Taste, um das OSD-Menü zu öffnen und das hervorgehobene Menüelement zu aktivieren. -
Seite 4: Stromversorgungsanzeige
ENTER Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und einzustellen. SOURCE Schaltet die LED für Eingangssignal ein, das zurzeit angezeigt wird. Die Quelle kann nur auf externe Geräte umgeschaltet werden, die derzeit an den Monitor angeschlossen sind. [PC] [BNC] [DVI] [AV]... - Seite 5 POWER S/W (Ein/Aus-Schalter) ON/OFF Ein- und Ausschalten des Monitors. POWER IN (Signalbuchse) Netzkabel (Anschluss an Monitor und Wandsteckdose) RS232C OUT/IN (Serieller ANSCHLUSS RS232C) MDC (Multiple Display Control)-Programm-Anschluss DVI / PC IN [RGB] (PC-Video-Anschlussbuchse) Verwenden des 15-polig, D-Sub – PC-Modus (Analog DVI / PC IN [DVI(HDCP)] (PC-Video- Anschlussbuchse) Verwenden des DVI-D an DVI-D –...
-
Seite 6: Kensington-Schloss
17) LAN (LAN-Anschlussbuchse) MS Internet Explorer 18) USB (USB-Anschlussbuchse) Kompatibel mit Tastatur, Maus und Massenspeichergeräten. 19) Kensington-Schloss Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. (Das Schloss muss separat erworben werden.) Ein Schloss können Sie beim entsprechenden Händler erwerben. - Seite 7 ON / OFF Drücken Sie diese Taste, um den Monitor ein- und auszuschalten. MAGICNET MagicNet-Schnellstarttaste MDC-Schnellstarttaste LOCK Mit dieser Taste werden alle Funktionstasten sowohl auf der Fernbedienung als auch am Monitor mit Ausnahme der Netztaste und der Taste LOCK aktiviert oder deaktiviert. MagicNettaste Verwenden Sie diese Tasten für MagicNet.
- Seite 8 Das Bild vom PIP-Fenster wird auf dem Hauptbildschirm und das Bild vom Hauptbildschirm wird im PIP- Fenster angezeigt. SIZE Ermöglicht die Auswahl verschiedener Bildgrößen. Rücklauf STOP Stop (Stopp) PLAY / PAUSE Wiedergabe/Pause Schneller Vorlauf © 1995~2007 SAMSUNG. ALL Right Reserved...
- Seite 9 Sprache auswählen Startseite SyncMaster 400PX / 460PX Modell Sicherheitshinweise Einführung Lieferumfang Der Monitor Bauplan Anschlussmöglichkeiten Farbe und Aussehen des Geräts sind modellabhängig, und jederzeitige Änderungen der technischen Daten des Verwenden der Software Geräts zum Zweck der Leistungssteigerung sind vorbehalten. Einstellen des Monitors Fehlerbehebung Einführung Technische Daten...
- Seite 10 Batterien (AAA X 2) Tasten der Fernsteuerung Kappe (Nicht in allen Gebieten erhältlich) BNC-auf-RCA- Provisorische Füße Adapterstecker Separat erhältlich Wandmontageset Lautsprecherset Füße DVI-Kabel LAN-Kabel BNC-Kabel Der Monitor Vorderseite MENU Drücken Sie diese Taste, um das OSD-Menü zu öffnen und das hervorgehobene Menüelement zu aktivieren.
- Seite 11 Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und einzustellen. SOURCE Schaltet die LED für Eingangssignal ein, das zurzeit angezeigt wird. Die Quelle kann nur auf externe Geräte umgeschaltet werden, die derzeit an den Monitor angeschlossen sind. [PC] [BNC] [DVI] [AV] [S-Video]...
- Seite 12 Ein- und Ausschalten des Monitors. POWER IN (Signalbuchse) Netzkabel (Anschluss an Monitor und Wandsteckdose) RS232C OUT/IN (Serieller ANSCHLUSS RS232C) MDC (Multiple Display Control)-Programm-Anschluss DVI / PC IN [RGB] (PC-Video-Anschlussbuchse) Verwenden des 15-polig, D-Sub – PC-Modus (Analog DVI / PC IN [DVI(HDCP)] (PC-Video- Anschlussbuchse) Verwenden des DVI-D an DVI-D –...
- Seite 13 17) Kensington-Schloss Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. (Das Schloss muss separat erworben werden.) Ein Schloss können Sie beim entsprechenden Händler erwerben. Hinweis • Beachten Sie die genaueren Informationen zu den Kabelverbindungen unter Anschließen des Monitors.
- Seite 14 • DEL: Verwenden Sie diese Taste als Rücktaste. • SYMBOL: Verwenden Sie diese Taste zum Eingeben von Symbolen. (.O_-) • ENTER: Verwenden Sie diese Taste zum Bestätigen von Eingaben. - Diese Funktion ist bei diesem Monitor nicht verfügbar. +100 -/-- Drücken Sie diese Taste, um die Programme mit einer Nummer über 100 auszuwählen.
- Seite 15 Das Bild vom PIP-Fenster wird auf dem Hauptbildschirm und das Bild vom Hauptbildschirm wird im PIP- Fenster angezeigt. SIZE Ermöglicht die Auswahl verschiedener Bildgrößen. Rücklauf STOP Stop (Stopp) PLAY / PAUSE Wiedergabe/Pause Schneller Vorlauf © 1995~2007 SAMSUNG. ALL Right Reserved...
-
Seite 16: Anschlussmöglichkeiten
Installieren der Füße Anhang Dodatak Hinweis • Sie sollten nur die mitgelieferten Schrauben verwenden. Achtung Samsung Electronics übernimmt keine Haftung für Schäden, die durch Verwendung eines anderen Sockels als dem hier beschriebenen entstehen. Montage der provisorischen Füße Linker Fuß Rechter Fuß Achtung Bringen Sie das Hinweisschild hinten an. -
Seite 17: Installieren Der Füße (Separat Erhältlich)
Dieser Fuß wurde für die Anpassung der Bildschirmneigung entwickelt. Das Unternehmen übernimmt keine Verantwortung für Probleme, die durch die Verwendung des Fußes entstehen. Verwenden Sie das Gerät niemals, um Gegenstände darauf abzustellen. Installieren der Füße (separat erhältlich) Die Öffnung an der Monitorunterseite, wo der Fuß montiert wird, ist durch eine Schutzabdeckung geschützt. Beachten Sie, dass die Schutzabbdeckung bei der Montage der mitgelieferten provisorischen Füße oder des Fuß-Sets (separat erhältlich) zu entfernen ist. - Seite 18 Schließen Sie das Audiokabel für den Monitor an den Audioanschluss an der Rückseite des Computers an. Schalten Sie sowohl den Computer als auch den Monitor ein. Hinweis • Das DVI- oder BNC-Kabel ist als Zubehör erhältlich. Für Informationen über optionales Zubehör setzen Sie sich mit einem Kundendienstzentrum von Samsung Electronics in Ihrer Nähe in Verbindung.
-
Seite 19: Digitaler Dvd-Anschluss
Digitaler DVD-Anschluss Hinweis • Eingangsgeräte wie digitale DVD-Geräte werden mit dem DVI-Kabel an den DVI IN-Anschluss des Monitors angeschlossen. • Legen Sie dann eine DVD ein, und starten Sie das DVD-Gerät. • Wählen Sie mit der Taste SOURCE () die Option Digital aus. Hinweis •... -
Seite 20: Anschließen Eines Camcorders
Schließen Sie einen Satz Audiokabel zwischen der linken und der rechten COMPONENT AUDIO IN [L- AUDIO-R] am Monitor und den Audioausgangsbuchsen (AUDIO OUT) am DVD-Player an. Schließen Sie ein Component kabel zwischen den BNC/COMPONENT IN - Anschluss von P , Y, P port am Monitor und den P , Y, P... -
Seite 21: Anschließen Einer D-Tv Set Top Box
• Die hier abgebildeten Audio-Videokabel sind in der Regel im Lieferumfang eines Camcorders enthalten. (Falls dies nicht der Fall sein sollte, sind diese in einem Elektronikfachgeschäft in Ihrer Nähe erhältlich.) Wenn Sie einen Stereo-Camcorder besitzen, müssen Sie ein Satz mit zwei Kabeln anschließen. Anschließen einer D-TV Set Top Box Hinweis •... -
Seite 22: Anschließen An Eine Audioanlage
Schließen Sie das Lautsprecherverbindungskabel an die Lautsprecherbuchsen auf der Rückwand des GERÄTS und auf der Rückseite der Lautsprecher an. Hinweis • Das Gerät beim Umsetzen o. ä. nicht an den Lautsprechern halten. Sonst können die Halterungen, mit denen die Lautsprecher am GERÄT befestigt sind, beschädigt werden. Anschließen an eine Audioanlage Schließen Sie die Audio (L)- und Audio (R)-Anschlüsse eines Videorekorders oder Camcorders mit den Audiokabeln an den AUDIO OUT [L-AUDIO-R]-Anschluss des Monitors an. -
Seite 23: Verwenden Einer Usb-Abdeckung
Sie können USB-Geräte anschließen, beispielsweise eine Maus oder Tastatur. Verwenden einer USB-Abdeckung Wenn Sie ein kleines externes Gerät wie beispielsweise einen tragbaren Speicherstick verwenden und diesen an den USB-Anschluss auf der Rückseite Ihres Monitors anschließen möchten, besteht die Möglichkeit von Diebstahl oder Verlust. - Seite 24 Ihrer USB-Abdeckung am unteren Teil auf der Rückseite Ihres Monitors aus. Stecken Sie eine Schraube in die bei Schritt 2) ausgerichtete Nut, und ziehen Sie sie fest. Richten Sie aus, und fixieren Sie sie mit der Schraube. © 1995~2007 SAMSUNG. ALL Right Reserved...
- Seite 25 Installieren der Füße Anhang Dodatak Hinweis • Sie sollten nur die mitgelieferten Schrauben verwenden. Achtung Samsung Electronics übernimmt keine Haftung für Schäden, die durch Verwendung eines anderen Sockels als dem hier beschriebenen entstehen. Montage der provisorischen Füße Linker Fuß Rechter Fuß Achtung Bringen Sie das Hinweisschild hinten an.
- Seite 26 Dieser Fuß wurde für die Anpassung der Bildschirmneigung entwickelt. Das Unternehmen übernimmt keine Verantwortung für Probleme, die durch die Verwendung des Fußes entstehen. Verwenden Sie das Gerät niemals, um Gegenstände darauf abzustellen. Installieren der Füße (separat erhältlich) Die Öffnung an der Monitorunterseite, wo der Fuß montiert wird, ist durch eine Schutzabdeckung geschützt. Beachten Sie, dass die Schutzabbdeckung bei der Montage der mitgelieferten provisorischen Füße oder des Fuß-Sets (separat erhältlich) zu entfernen ist.
- Seite 27 Schließen Sie das Audiokabel für den Monitor an den Audioanschluss an der Rückseite des Computers an. Schalten Sie sowohl den Computer als auch den Monitor ein. Hinweis • Das DVI- oder BNC-Kabel ist als Zubehör erhältlich. Für Informationen über optionales Zubehör setzen Sie sich mit einem Kundendienstzentrum von Samsung Electronics in Ihrer Nähe in Verbindung.
- Seite 28 Digitaler DVD-Anschluss Hinweis • Eingangsgeräte wie digitale DVD-Geräte werden mit dem DVI-Kabel an den DVI IN-Anschluss des Monitors angeschlossen. • Legen Sie dann eine DVD ein, und starten Sie das DVD-Gerät. • Wählen Sie mit der Taste SOURCE () die Option Digital aus. Hinweis •...
- Seite 29 Schließen Sie einen Satz Audiokabel zwischen der linken und der rechten COMPONENT AUDIO IN [L- AUDIO-R] am Monitor und den Audioausgangsbuchsen (AUDIO OUT) am DVD-Player an. Schließen Sie ein Component kabel zwischen den BNC/COMPONENT IN - Anschluss von P , Y, P port am Monitor und den P , Y, P...
- Seite 30 • Die hier abgebildeten Audio-Videokabel sind in der Regel im Lieferumfang eines Camcorders enthalten. (Falls dies nicht der Fall sein sollte, sind diese in einem Elektronikfachgeschäft in Ihrer Nähe erhältlich.) Wenn Sie einen Stereo-Camcorder besitzen, müssen Sie ein Satz mit zwei Kabeln anschließen. Anschließen einer D-TV Set Top Box Hinweis •...
- Seite 31 Sonst können die Halterungen, mit denen die Lautsprecher am GERÄT befestigt sind, beschädigt werden. Anschließen an eine Audioanlage Schließen Sie die Audio (L)- und Audio (R)-Anschlüsse eines Videorekorders oder Camcorders mit den Audiokabeln an den AUDIO OUT [L-AUDIO-R]-Anschluss des Monitors an. © 1995~2007 SAMSUNG. ALL Right Reserved...
-
Seite 32: Fehlerbehebung
SyncMaster 400PXn/460PXn Sprache auswählen Startseite Modell Sicherheitshinweise Einführung Anschlussmöglichkeiten Verwenden der Software Einstellen des Monitors Fehlerbehebung Farbe und Aussehen des Geräts sind modellabhängig, und jederzeitige Änderungen der technischen Daten des Selbsttest zur Geräts zum Zweck der Leistungssteigerung sind vorbehalten. Funktionsprüfung... -
Seite 33: Wartung Und Reinigung
• Verwenden Sie zur Reinigung kein Benzol, Verdünner oder andere brennbare Substanzen oder feuchte Tücher. • Wir empfehlen die Verwendung eines milden Samsung- Reinigungsmittels, um Schäden am Monitor zu vermeiden. Pflege der Flachbildschirmoberfläche. Zum Reinigen ein weiches Tuch (Baumwollflanell) verwenden. - Seite 34 • In der folgenden Tabelle werden mögliche Probleme sowie deren Lösungen aufgeführt. Bevor Sie den Kundendienst benachrichtigen, sollten Sie die Informationen in diesem Abschnitt lesen und feststellen, ob Sie das Problem nicht selbständig lösen können. Falls Sie dennoch Hilfe benötigen, rufen Sie die Telefonnummer auf der Garantiekarte, die Telefonnummer im Abschnitt Informationen oder benachrichtigen Sie Ihren Fachhändler.
- Seite 35 Die Farbbildausgabe ist verzerrt mit dunklen Schatten. Passen Sie die Farbe über das Menü Benutzermodus unter OSD Color Adjustment an. Weiße Farbe wird schlecht wiedergegeben. Die Betriebsanzeige blinkt grün. Der Monitor speichert gegenwärtig Änderungen, die an den Einstellungen im OSD-Speicher vorgenommen wurden. Der Bildschirm ist leer und die Der Monitor arbeitet zurzeit im Energiesparmodus.
- Seite 36 Probleme Lösungen Herstellen eines bootfähigen USB Sie können ein normales Speichermedium mit einer Kapazität von 512 MB oder ein größeres USB-Speichermedium in einen Flash-Speichers bootfähigen Speicher umwandeln, wenn Sie das Tool zum Anlegen von bootfähigem USB-Speicher verwenden. (z. B. das Tool für Speicherplatzformatierung HP USB Disk Storage Format).
- Seite 37 © 1995~2007 SAMSUNG. ALL Right Reserved...
- Seite 38 SyncMaster 400PX/460PX Sprache auswählen Startseite Modell Sicherheitshinweise Einführung Anschlussmöglichkeiten Verwenden der Software Einstellen des Monitors Fehlerbehebung Farbe und Aussehen des Geräts sind modellabhängig, und jederzeitige Änderungen der technischen Daten des Selbsttest zur Geräts zum Zweck der Leistungssteigerung sind vorbehalten. Funktionsprüfung Checkliste Fehlerbehebung F &...
- Seite 39 • Verwenden Sie zur Reinigung kein Benzol, Verdünner oder andere brennbare Substanzen oder feuchte Tücher. • Wir empfehlen die Verwendung eines milden Samsung- Reinigungsmittels, um Schäden am Monitor zu vermeiden. Pflege der Flachbildschirmoberfläche. Zum Reinigen ein weiches Tuch (Baumwollflanell) verwenden.
- Seite 40 • In der folgenden Tabelle werden mögliche Probleme sowie deren Lösungen aufgeführt. Bevor Sie den Kundendienst benachrichtigen, sollten Sie die Informationen in diesem Abschnitt lesen und feststellen, ob Sie das Problem nicht selbständig lösen können. Falls Sie dennoch Hilfe benötigen, rufen Sie die Telefonnummer auf der Garantiekarte, die Telefonnummer im Abschnitt Informationen oder benachrichtigen Sie Ihren Fachhändler.
- Seite 41 mit dunklen Schatten. OSD Color Adjustment an. Weiße Farbe wird schlecht wiedergegeben. Die Betriebsanzeige blinkt grün. Der Monitor speichert gegenwärtig Änderungen, die an den Einstellungen im OSD-Speicher vorgenommen wurden. Der Bildschirm ist leer und die Der Monitor arbeitet zurzeit im Energiesparmodus. Betriebsanzeige leuchtet grün Bewegen Sie die Maus oder drücken Sie eine Taste auf der oder blinkt alle 0.5 oder 1...
-
Seite 42: Energiesparfunktion Einstellen
Trennen Sie das Netzkabel, und reinigen Sie den Monitor dann mit LCD-Bildschirm gereinigt? einem weichen Tuch und entweder Reinigungslösung oder klarem Wasser. Hinterlassen Sie keine Reinigungsmittelrückstände und zerkratzen Sie das Gehäuse nicht. Passen Sie auf, daß kein Wasser in den Monitor gerät. © 1995~2007 SAMSUNG. ALL Right Reserved...
