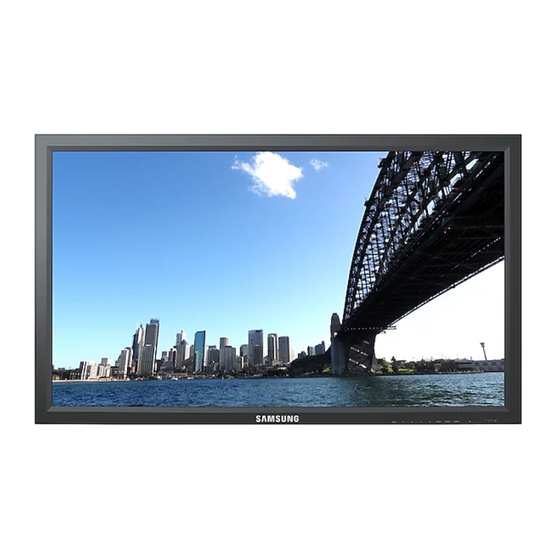

Seite 1 SyncMaster 400MX,460MX,400MXn,460MXn LCD-Monitor Benutzerhandbuch...
Seite 2: Sicherheitshinweise
Sicherheitshinweise Zeichenerklärung Hinweis Beachten Sie die folgenden Sicherheitshinweise, um Ihre Sicherheit zu gewährleisten und Sachschäden zu vermeiden. Lesen Sie die Anweisungen sorgfältig durch und verwenden Sie das Gerät in ordnungsge- mäßer Weise. Warnung/Vorsicht Das Nichtbefolgen von Anweisungen, die mit diesem Symbol gekenn- zeichnet sind, kann zu Schäden an Personen und Geräten führen.
Seite 3 Sicherheitshinweise Stellen Sie sicher, dass das Netzkabel sicher und korrekt an eine Steckdose angeschlossen ist. • Anderenfalls kann ein Brand verursacht werden. Vermeiden Sie übermäßiges Verbiegen oder starke Zugbelas- tung des Kabels. Stellen Sie keine schweren Gegenstände auf dem Kabel ab. •...
Seite 4 Sicherheitshinweise STELLEN SIE KEINE KERZEN, INSEKTENSCHUTZMITTEL, ZIGARETTEN UND HEIZGERÄTE IN DER NÄHE DES GERÄTS AUF. • Anderenfalls kann ein Brand verursacht werden. Halten Sie Heizvorrichtungen so weit wie möglich vom Netzka- bel und dem Gerät entfernt. • Anderenfalls kann ein elektrischer Schlag oder Brand verur- sacht werden.
Seite 5 Sicherheitshinweise Sprühen Sie keine Reinigungsmittel direkt auf die Geräteoberfl- äche. • Anderenfalls kann es zu Verfärbungen und Änderungen der Oberflächenstruktur kommen, oder die Bildschirmbeschich- tung löst sich ab. Reinigen Sie den Monitor mit einem weichen Tuch und einem Bildschirmreiniger. Wenn Sie keinen Bildschirmreiniger verwen- den, verdünnen Sie das Mittel im Verhältnis 1:10 mit Wasser.
Seite 6 Sicherheitshinweise • Anderenfalls kann ein elektrischer Schlag oder Brand verur- sacht werden. Stellen Sie das Gerät nicht in einem Fahrzeug oder an Orten auf, an denen es Feuchtigkeit, Staub, Rauch oder Wasser aus- gesetzt ist. • Anderenfalls kann ein elektrischer Schlag oder Brand verur- sacht werden.
Seite 7 Sicherheitshinweise • Wenn Wasser oder Fremdkörper ins Innere des Geräts ge- langt sind, ziehen Sie das Netzkabel und wenden Sie sich an das Kundendienstzentrum. • Anderenfalls kann ein elektrischer Schlag oder Brand verur- sacht werden. Wenn über einen längeren Zeitraum dasselbe Bild angezeigt wird, kann ein Nachbild oder Fleck entstehen.
Seite 8 Sicherheitshinweise Wenn Sie das Gerät über einen längeren Zeitraum nicht ver- wenden, ziehen Sie das Netzkabel aus der Steckdose. • Anderenfalls könnte es zu einer Überhitzung oder aufgrund von Staub zu einem Brand kommen, und es könnte ein Brand durch elektrischen Schlag oder Kriechströme entstehen. Stellen Sie keine schweren Gegenstände oder Süßigkeiten auf das Gerät.
Seite 9 Sicherheitshinweise Verwenden Sie in der Nähe des Geräts keinen Luftbefeuchter oder Küchentisch. • Anderenfalls kann ein elektrischer Schlag oder Brand verur- sacht werden. Bei Austritt von Gas berühren Sie weder das Gerät noch den Netzstecker, sondern lüften Sie die Räumlichkeiten sofort. •...
Seite 10: Einleitung
Einleitung Lieferumfang Hinweis Vergewissern Sie sich, dass im Lieferumfang des LCD-Bildschirms folgende Komponenten enthalten sind: Falls Komponenten fehlen sollten, setzen Sie sich bitte mit dem Händler in Verbindung. Optionale Komponenten erhalten Sie bei einem Händler. Hinweis Dieser Standfuß ist zur Aufstellung auf dem Fußboden geeignet. Auspacken LCD-Bildschirm Bedienungsanleitungen...
Seite 11 Einleitung Andere Fernbedienung Batterien (AAA X 2) Festplattenabdeckung (Nicht überall verfügbar) Separat erhältlich DVI-Kabel Wandhalterung LAN-Kabel (Nur im Modell MXn) TV-Tuner NetWork-Box Halbfuß-Bausatz (Nur im Modell MX) Hinweis • Sie können eine gesonderte Netzwerkbox oder einen TV-Tuner erwerben und ans- chließen.
Seite 12 Einleitung Hiermit können Sie das Bildschirmmenü öffnen und schließen. Hiermit können Sie auch das Bildschirmmenü schließen oder zum vorherigen Menü zurückkehren. Auf/Ab-Taste Drücken Sie diese Taste, um vertikal von einem Menübefehl zum nächsten zu wechseln oder die Werte für das ausgewählte Menü anzupassen. Links/Rechts-Taste / Lautstärke-Taste Drücken Sie diese Taste, um horizontal von einem Menübefehl zum nächs- ten zu wechseln oder die Werte für das ausgewählte Menü...
Seite 13: Rückseite
Einleitung Rückseite Hinweis Ausführliche Informationen zu Kabelverbindungen finden Sie im Abschnitt Anschließen von Kabeln unter Aufstellen. Die Konfiguration auf der Rückseite des LCD-Bildschirms kann sich je nach verwendetem LCD-Bildschirmmodell leicht unterscheiden. POWER S/W ON [ │ ] / OFF [O] Ein- und Ausschalten des LCD-Bildschirms.
Seite 14 Einleitung Anschließen des 15-poligen D-Sub-Kabels – PC-Modus (Analog PC) DVI / PC / HDMI IN [DVI] (PC-Video- Anschlussbuchse) Anschließen des DVI-D/DVI-D-Kabels – DVI- Modus (Digital PC) DC OUT [5V/1.5A] Verbinden Sie diesen Anschluss mit dem POWER-Anschluss eines TV-Tuners oder einer Netzwerkbox. Vergessen Sie nicht, den DC-OUT-Anschluss mit dem zugelassenen Fernsehreceiver [SBB-DT*] zu verbinden.
Seite 15: Fernbedienung
Einleitung chung können bis zu 10 LCD-Bildschirme angeschlossen werden. Kensington Lock Ein Kensington-Schloss dient zur physi- schen Sicherung des Systems bei Verwen- dung in öffentlichen Bereichen. Das Schloss muss separat erworben werden. Je nach Hersteller können Aussehen und Verriege- lungsverfahren von der Abbildung abwei- chen.
Seite 16 Einleitung POWER Number Buttons Taste DEL + VOL - MUTE TV/DTV MENU INFO FARBTASTEN TTX/MIX STILL AUTO S.MODE LOCK SOURCE ENTER/PRE-CH CH/P D.MENU GUIDE RETURN Auf-Ab Links-Rechts Taste EXIT MagicInfo P.MODE DUAL/MTS SWAP Hiermit wird das Gerät angeschaltet. POWER Hiermit wird das Gerät ausgeschaltet. 3.
Seite 17 Einleitung 5. + VOL - Mit diesen Tasten bestimmen Sie die Audiolautstärke. Die Audioausgabe wird vorübergehend unterbrochen MUTE (stummgeschaltet). Dies wird in der linken unteren Ecke des Bildschirms angezeigt. Die Tonwiedergabe wird fortgesetzt, wenn im Mute-Modus die Tasten MUTE oder - VOL + ge- drückt werden.
Seite 18 Einleitung Mit dieser Taste können Sie zum vorherigen Kanal zurück- ENTER/PRE-CH kehren. 20. CH/P Im TV-Modus wählen Sie mit diesen Tasten die Fernseh- kanäle aus. 21.D.MENU DTV-Menü einblenden 22.GUIDE Anzeige des elektronischen Programmführers (EPG). Zurück zum vorherigen Menü. RETURN Auf-Ab Links-Rechts Drücken Sie diese Taste, um horizontal von einem Menü- Taste...
Seite 19 Einleitung Wenn Sie diese Taste drücken, wird ein PIP-Fenster ange- zeigt. - Diese Funktion ist bei diesem LCD-Bildschirm nicht ver- fügbar. SWAP Vertauscht den Inhalt des PIP-Fensters und des Hauptbilds. Das Bild aus dem PIP-Fenster wird als Hauptbild und das Hauptbild wird im PIP-Fenster angezeigt.
Seite 20 Halterung an Ihren nächsten SAMSUNG-Fachhändler. Unser Montagepersonal baut die Halterung nach Eintreffen Ihrer Bestellung ein. • Zum Anheben des LCD-Bildschirms sind mindestens 2 Personen erforderlich. • SAMSUNG haftet nicht für Verletzungen oder Schäden, die bei Montage durch den Kun- den entstehen.
Seite 21: Abmessungen
• Wenden Sie sich für die Montage der Wandhalterung an einen Techniker. • SAMSUNG Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Mont- age vom Kunden selbst durchgeführt wird. • Die Halterung ist zur Montage an Mauern vorgesehen. Die Stabilität der Halterung bei Montage auf Gipskarton oder an Holz kann nicht garantiert werden.
Seite 22 Einleitung Setzen Sie die unverlierbare Schraube ein, und ziehen Sie sie in Pfeilrichtung fest. Bringen Sie anschließend die Wandhalterung an der Wand an. Es sind zwei Scharniere (links und rechts) vorhanden. Verwenden Sie jeweils das rich- tige. Unverlierbare Schraube Wandhalterung Scharnier (links) Scharnier (rechts) Ehe Sie die Löcher in die Wand bohren, vergewissern Sie sich, dass deren Abstand dem...
Seite 23 Einleitung So montieren Sie das Gerät an der Wandhalterung Die Form des Geräts ist modellabhängig. Das Bauteil mit Hängelager und Schraube ist gleich. Entfernen Sie die 4 Schrauben auf der Rückseite des Geräts. Setzen Sie die Schraube B in das Hängelager ein. Hinweis •...
Seite 24 Einleitung Entfernen Sie den Sicherheitsstift (3), und setzen Sie die 4 Gerätehalterungen in die entsprechenden Bohrungen in der Wandhalterung (1) ein. Setzen Sie anschließend das Gerät (2) so ein, dass es fest mit der Wandhalterung verbunden ist. Setzten Sie den Sicherheitsstift (3) wieder ein, und ziehen Sie ihn fest, damit das Gerät an der Wand- halterung sicher fixiert ist.
Seite 25: Abmessungen Und Gewichte
Einleitung Hinweis Der Halterungswinkel kann zwischen -2˚ und 15˚ eingestellt werden. Fassen Sie das Gerät immer oben in der Mitte und nicht an der linken oder rechten Seite an, um den Winkel einzustellen. Abmessungen und Gewichte (460MX 460MXn) Abmessungen und Gewichte Oberteil des LCD-Bildschirms...
Seite 26 Halterung an Ihren nächsten SAMSUNG-Fachhändler. Unser Montagepersonal baut die Halterung nach Eintreffen Ihrer Bestellung ein. • Zum Anheben des LCD-Bildschirms sind mindestens 2 Personen erforderlich. • SAMSUNG haftet nicht für Verletzungen oder Schäden, die bei Montage durch den Kun- den entstehen.
Seite 27 • Wenden Sie sich für die Montage der Wandhalterung an einen Techniker. • SAMSUNG Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Mont- age vom Kunden selbst durchgeführt wird. • Die Halterung ist zur Montage an Mauern vorgesehen. Die Stabilität der Halterung bei Montage auf Gipskarton oder an Holz kann nicht garantiert werden.
Seite 28 Einleitung Setzen Sie die unverlierbare Schraube ein, und ziehen Sie sie in Pfeilrichtung fest. Bringen Sie anschließend die Wandhalterung an der Wand an. Es sind zwei Scharniere (links und rechts) vorhanden. Verwenden Sie jeweils das rich- tige. Unverlierbare Schraube Wandhalterung Scharnier (links) Scharnier (rechts) Ehe Sie die Löcher in die Wand bohren, vergewissern Sie sich, dass deren Abstand dem...
Seite 29 Einleitung So montieren Sie das Gerät an der Wandhalterung Die Form des Geräts ist modellabhängig. Das Bauteil mit Hängelager und Schraube ist gleich. Entfernen Sie die 4 Schrauben auf der Rückseite des Geräts. Setzen Sie die Schraube B in das Hängelager ein. Hinweis •...
Seite 30 Einleitung Entfernen Sie den Sicherheitsstift (3), und setzen Sie die 4 Gerätehalterungen in die entsprechenden Bohrungen in der Wandhalterung (1) ein. Setzen Sie anschließend das Gerät (2) so ein, dass es fest mit der Wandhalterung verbunden ist. Setzten Sie den Sicherheitsstift (3) wieder ein, und ziehen Sie ihn fest, damit das Gerät an der Wand- halterung sicher fixiert ist.
Seite 31 Einleitung Hinweis Der Halterungswinkel kann zwischen -2˚ und 15˚ eingestellt werden. Fassen Sie das Gerät immer oben in der Mitte und nicht an der linken oder rechten Seite an, um den Winkel einzustellen.
Seite 32: Anschlüsse
Anschlüsse Anschließen an einen Computer Netzkabel mit Erdung • Bei einer Störung kann die Erdung einen Stromschlag verursachen. Vergewissern Sie sich, dass die Erdung korrekt angeschlossen ist, ehe Sie Verbindung zum Stromnetz herstellen. Wenn Sie das Erdungska- bel abtrennen, müssen Sie vorher den Netzstecker aus der Dose ziehen.
Seite 33: Anschließen An Andere Geräte
Schalten Sie sowohl den Computer als auch den LCD-Bildschirm ein. • Das DVI-Kabel ist als Zubehör erhältlich. • Zubehör erhalten Sie bei jedem Kundendienstzentrum von SAMSUNG Electronics. Anschließen an andere Geräte Netzkabel mit Erdung • Bei einer Störung kann die Erdung einen Stromschlag verursachen.
Seite 34: Anschließen An Einen Camcorder
Anschlüsse Starten Sie anschließend den DVD-Recorder, Videorecorder oder Camcorder mit ein- gelegtem Band oder eingelegter DVD. Wählen Sie mit der Taste SOURCE die Option AV. Hinweis Die LCD-Anzeige verfügt über AV-Anschlüsse zum Verbinden mit AV-Geräten wie DVD- Playern, Videorecordern oder Camcordern. Sie können AV-Signale solange anzeigen, wie die LCD-Anzeige angeschaltet ist.
Seite 35: Anschließen Mit Einem Dvi/Hdmi-Kabel
Anschlüsse Hinweis • Signalquellen wie digitale DVD-Geräte werden mit dem HDMI-Kabel an den HDMI-Ans- chluss des LCD-Bildschirms angeschlossen. • Sie können den HDMI-Anschluss nicht zum Verbinden mit einem PC verwenden. Anschließen mit einem DVI/HDMI-Kabel Hinweis • Der DVI-Ausgang des digitalen Ausgabegeräts und der HDMI-Anschluss des LCD-Bild- schirms werden über ein DVI/HDMI-Kabel miteinander verbunden.
Seite 36: Anschließen Eines Usb-Geräts
Anschlüsse bel abtrennen, müssen Sie vorher den Netzstecker aus der Dose ziehen. Hinweis Alle für den AV-Eingang geeigneten Geräte (wie DVD-Player, Videorecorder oder Camcorder sowie Computer) können an den LCD-Bildschirm angeschlossen werden. Ausführliche In- formationen zum Anschließen von AV-Geräten finden Sie unter „Einstellen des LCD-Bild- schirms“.
Seite 37 Anschlüsse Hinweis Sie können USB-Geräte anschließen, beispielsweise eine Maus oder Tastatur. (Nur im Modell MXn)
Seite 38: Verwenden Der Software
Betriebssystem durch. Halten Sie einen leeren Datenträger bereit und laden Sie den Treiber von der folgenden Internet-Website herunter. Internet-Website: http://www.samsung.com/ (weltweit) Installieren des Monitortreibers (automatisch) Legen Sie die CD in das CD-ROM-Laufwerk ein. Klicken Sie auf "Windows". Wählen Sie das Monitormodell aus der Modellliste aus, und klicken Sie dann auf OK.
Seite 39: Installieren Des Monitortreibers (Manuell)
Verwenden der Software Hinweis Dieser Monitortreiber ist mit dem MS-Logo-Test zertifiziert. Die Installation dieses Treib- ers hat keine negativen Auswirkungen auf Ihren Computer. Den zertifizierten Treiber finden Sie auf der Samsung Monitor-Homepage. http://www.samsung.com/ Installieren des Monitortreibers (manuell) ® Betriebssystem Microsoft Windows Vista™...
Seite 40 Dieser Monitortreiber ist mit dem MS-Logo-Test zertifiziert. Die Installation dieses Treib- ers hat keine negativen Auswirkungen auf Ihren Computer. Den zertifizierten Treiber finden Sie auf der Samsung Monitor-Homepage. Klicken Sie auf der Registerkarte "Driver" (Treiber) auf "Update Driver" (Treiber aktuali- sieren).
Seite 41 Verwenden der Software Klicken Sie auf "Have Disk" (Datenträger), und wählen Sie den Ordner (z. B. D:\laufwerk), in dem die Setupdatei des Treibers gespeichert ist. Klicken Sie abschließend auf OK. Wählen Sie in der Liste der Bildschirme das Modell, das Ihrem Monitor entspricht, und klicken Sie auf "Next"...
Seite 42 Verwenden der Software ® ® Betriebssystem Microsoft Windows Legen Sie die CD in das CD-ROM-Laufwerk ein. Klicken Sie auf "Start" → "Control Panel" (Systemsteuerung) und das Symbol "Appear- ance and Themes" (Darstellung und Designs). Klicken Sie auf das Symbol "Display" (Anzeige), wählen Sie die Registerkarte "Set- tings"...
Seite 43 Verwenden der Software Klicken Sie auf "Update Driver..." (Treiber aktualisieren...), und wählen Sie "Install from a list or..." (Installation von Liste oder...) und klicken Sie dann auf die Schaltfläche "Next" (Weiter). Wählen Sie "Don't search, I will..." (Nicht suchen, ich werde...), und klicken Sie dann auf "Next"...
Seite 44 Dieser Monitortreiber ist mit dem MS-Logo-Test zertifiziert. Die Installation dieses Treib- ers hat keine negativen Auswirkungen auf Ihren Computer. Den zertifizierten Treiber finden Sie auf der Samsung Monitor-Homepage. http://www.samsung.com/ Klicken Sie auf die Schaltfläche "Close" (Schließen) und dann mehrmals auf OK.
Seite 45 Verwenden der Software Doppelklicken Sie auf das Symbol "Display" (Anzeige). Wählen Sie die Registerkarte "Settings" (Einstellungen) aus, und klicken Sie auf die Schaltfläche "Advanced Properties" (Erweiterte Eigenschaften). Wählen Sie "Monitor". 1. Fall: Wenn die Schaltfläche "Properties" (Eigenschaften) deaktiviert ist, ist Ihr Monitor ordnungsgemäß...
Seite 46 Verwenden der Software 10. Aktivieren Sie "Show all devices" (Alle Geräte anzeigen) und wählen Sie dann den Mon- itor aus, der dem an den Computer angeschlossenen Gerät entspricht. Klicken Sie anschließend auf OK. 11. Klicken Sie so oft auf "Close" (Schließen) und OK, bis das Dialogfeld "Display Proper- ties"...
Seite 47: Einführung
Einführung Main Screen Klicken Sie auf Start > Programme > Samsung > MDC, um das Programm zu starten. Wählen Sie eine Wertegruppe, um die Lautstärke für diese Wertegruppe am Schieberegler anzuzeigen.
Seite 48: Port Selection
Hauptsymbole Auswahlschaltfläche Remocon Info-Gitter Safety Lock Display-Auswahl Port Selection Control-Werkzeuge 1. Klicken Sie auf Hauptsymbole, um zu den jeweiligen Programmbildschirmen zu wechseln. 2. Sie können für das Display den Empfänger für Signale der Fernsteuerung aktivieren bzw. deaktivieren. 3. Dient zum Einstellen der Sperrfunktion. Wenn die Lock function (Sperrfunktion) eingestellt ist, können auf der Fernbedienung und am Gerät nur noch die Netztaste und die Sperrtaste verwendet werden.
Seite 49: Power Control
1. Die Multiple Display Control ist ursprünglich auf COM1 eingestellt. 2. Wird ein anderer Anschluss als COM1 benutzt, stehen im Anschlusswahlmenü COM1 bis COM4 zur Auswahl. 3. Wenn nicht die genaue Bezeichnung des Anschlusses, der mit dem Monitor über ein serielles Kabel verbunden ist, ausgewählt wird, ist eine Datenübertragung unmöglich.
Seite 50 Im Info-Gitter erscheinen einige wesentliche Informationen, die von Power Control benötigt werden. Power Status (Energiestatus) 2) Input 3) Image Size 4) On Timer 5) Off Timer 2. Klicken Sie auf die Schaltfläche "Select All" oder aktivieren Sie ein Kontrollkästchen, um ein Display auszuwählen. Mit Power Control können Sie einige Funktionen des ausgewählten Display festlegen.
Seite 51: Input Source
(Wenn Sie diese Auswahl rückgängig machen oder "Select All" auswählen, werden die Standardeinstellungen wieder aktiviert.) Power Control betrifft alle Displays. Dieses Programm ist nur für das Modell Samsung SyncMaster 403T bestimmt. Es ist nicht für andere Modelle zugelassen. Input Source 1.
Seite 52 Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Steuerung der Eingangsquelle erforderlich sind. 1) PC - Ändert die Signalquelle des gewählten Displays auf PC. 2) BNC - Ändert die Signalquelle des gewählten Displays auf BNC. 3) DVI - Ändert die Signalquelle des gewählten Displays auf DVI. 4) TV - Ändert die Signalquelle des gewählten Displays auf TV.
Seite 53 Das Informationsgitter zeigt einige grundlegende Informationen an, die zur Einstellung der Bildgröße erforderlich sind. Power Status (Energiestatus) - Zeigt den Energiestatus für das aktuelle Display an. 2) Image Size - Legt den Image Size für das gewählte Display fest. 3) Input - Zeigt die aktuelle Eingangsquelle für das verwendete Display an.
Seite 54 Das Informationsgitter zeigt einige grundlegende Informationen an, die zur Einstellung der Bildgröße erforderlich sind. 1) Klicken Sie auf die Registerkarte Video Source (Videoquelle), um die Bildgröße für TV, AV, S-Video, Component , HDMI und DTV einzustellen. Klicken Sie „Select All“ (Alle auswählen) oder ein Kontrollkästchen an, um das Darstellungsfeld, das eingestellt werden soll, auszuwählen.
Seite 55 Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Zeiteinstellung erforderlich sind. 1) Current Time - Legt die aktuelle Zeit für das gewählte Display fest (PC-Zeit) - Um die aktuelle Zeit zu ändern, müssen Sie zunächst die Zeiteinstellung auf dem PC ändern. 2) On Time Setup - Legen Sie die Stunde, Minute und AM/PM für den On-Timer des ausgewählten Displays fest.
Seite 56 Das Informationsgitter zeigt einige grundlegende Informationen an, die zur Einstellung der PIP-Größe erforderlich sind. 1) PIP Size - Zeigt die aktuelle PIP-Größe des derzeit benutzten Darstellungsfelds an. 2) OFF - Schließt das PIP-Fenster des gewählten Displays. 3) Large - Öffnet das PIP-Fenster des gewählten Displays und ändert die Größe auf Large. 4) Small - Öffnet das PIP-Fenster des gewählten Displays und ändert die Größe auf Small.
Seite 57 Das Informationsgitter zeigt einige grundlegende Informationen an, die zur Einstellung der PIP-Quelle erforderlich sind. 1) PIP Source - Die PIP-Quelle kann beim Einschalten des Monitors festgelegt werden. 2) PC - Ändert die PIP-Quelle des gewählten Displays auf PC. 3) BNC - Ändert die PIP-Quelle des gewählten Displays auf BNC.
Seite 58 Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Einstellungen erforderlich sind. Wenn die einzelnen Funktionen gewählt werden, wird er Wert der jeweiligen Funktion auf dem Regler angezeigt. Wenn Sie "Select All" auswählen, wird der Standardwert (50) wiederhergestellt. Wird in diesem Fenster ein Wert geändert, wechselt der Modus automatisch zu "CUSTOM".
Seite 59 Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Einstellungen erforderlich sind. When each function is selected, the set value of the selected function is displayed in the slide. When selected, each function fetches the value for the set and displays it on the slide bar. When "Select All" is chosen, the default value is displayed.
Seite 60 Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Einstellungen erforderlich sind. When each function is selected, the set value of the selected function is displayed in the slide. When selected, each function fetches the value for the set and displays it on the slide bar. When "Select All" is chosen, the default value is displayed.
Seite 61 Im Info-Gitter erscheinen einige wesentliche Informationen, die für die Einstellungen erforderlich sind. 1) Bildjustierung - Nur verfügbar für PC, BNC. 2) Coarse (Grob) - Legt die Coarse für das gewählte Display fest. 3) Fine (Fein) - Legt die Fine für das gewählte Display fest. 4) Position - Legt die Position für das gewählte Display fest.
Seite 62: Video Wall
1) Scroll - Mit dieser Funktion können Sie Nachbilder entfernen, die ansonsten bei längerer Anzeige eines Standbildes auf dem Bildschirm auftreten können. 2) Pixel Shift - Hierbei wird das Bild in festgelegten Zeitabständen in kleinen Schritten verschoben. 3) Safety Screen - Mit der Funktion Safety Screen (Sicherheitsbild) können Sie Nachbilder vermeiden, die ansonsten bei längerer Anzeige von Standbildern auf dem Bildschirm auftreten können.
Seite 63: Lamp Control
Wählen Sie in der Bildschirmauswahl einen Bildschirm aus. Die Stelle wird durch Eingeben einer Zahl im ausgewählten Modus festgelegt. Das von Samsung bereitgestellte MDC-Programm unterstützt maximal 5 x 5 LCD-Displays. 3) On / Off - Aktiviert oder deaktiviert die Video Wallfunktion des ausgewählten Bildschirms.
Seite 64 Daraufhin erscheint ein "Informationsgitter", in dem verschiedene Grunddaten angezeigt werden. 1) Maintenance - Ermöglicht die Steuerung der Wartung sämtlicher Eingabequellen. 2) Auto Lamp Control - Passt zu einer bestimmten Zeit die Hintergrundbeleuchtung des ausgewählten Displays automatisch an. Die automatische Beleuchtungssteuerung schaltet sich selbsttätig ab, wenn die Einstellung mit der manuellen Beleuchtungssteuerfunktion vorgenommen wird.
Seite 65 entfernen oder das Programm auf ungewöhnliche Weise beenden. Starten Sie das Programm noch einmal, und aktivieren Sie die Remote-Funktion erneut, um den Normalbetrieb wiederherzustellen. <Hinweis> Bei Problemen in den Kommunikationsschaltkreisen oder Störungen von Elektrogeräten in der Nähe kommt es u. U. zu Programmstörungen. eige der eingestellten Werte im "Multiple Display"-Modus (Mehrere Displays) Wenn mehrere Displays angeschlossen sind, werden die eingestellten Werte wie folgt angezeigt.
Seite 66: Einstellen Des Lcd-Bildschirms
Einstellen des LCD-Bildschirms Eingang Verfügbare Modi • PC / DVI • • HDMI • MagicInfo • Hinweis • Das TV-Menü ist nur dann verfügbar, wenn ein TV-Tuner installiert ist. • Das Modell MX kann MagicInfo verwenden, wenn eine Netzwerkbox angeschlossen ist. Quellen MENU →...
Seite 67: Verfügbare Modi
Einstellen des LCD-Bildschirms → ENTER → Vergeben Sie an das an die Eingangsbuchsen angeschlossene Eingabegerät einen Namen, um die Auswahl der Signalquelle zu vereinfachen. HDMI Hinweis • Beim Anschließen eines PCs über den HDMI- oder DVI-Anschluss stellen Sie Name bearb. auf PC ein. In anderen Fällen legen Sie für Name bearb. den Wert AV fest. Da es sich aber bei 640x480, 720P (1280x720) und 1080p (1920x1080) für AV und PC um einheitliche Signale handelt, müssen Sie Name bearb.
Seite 68 Einstellen des LCD-Bildschirms → ENTER → Mit der MagicBright-Funktion können Sie die Bildschirmeigenschaften abhängig vom ange- zeigten Programminhalt für ein optimales Fernseherlebnis anpassen. Derzeit sind 4 ver- schiedene Modi verfügbar: Unterhalt. Internet Text Benutzerd.. Für jeden Modus ist ein Helligkeitswert voreingestellt. Sie können die vier verschiedenen Modi einfach durch Drücken der MagicBright-Taste aufrufen.
Seite 69 Einstellen des LCD-Bildschirms Kontrast MENU → → ENTER → → ENTER → → ENTER→ → → ENTER → , Kontrast einstellen. Helligkeit MENU → → ENTER → → ENTER → → ENTER → → → → ENTER → , Helligkeit einstellen. Schärfe MENU →...
Seite 70 Einstellen des LCD-Bildschirms Warm Benutzerdef. Hinweis Wenn Sie Farbtemp. auf Kalt, Normal, Warm oder Benutzerd. einstellen, wird die Funktion Color Temp. deaktiviert. Wenn Sie Farbtemp. auf Aus einstellen, wird die Funktion Farbanpassung deaktiviert. Farbanpassung Stellt die Balance der Rot‑, Grün‑, Blau‑Signale ein. MENU →...
Seite 71 Einstellen des LCD-Bildschirms Die Color Temp. ist ein Maß für die Wärme der Bildfarben. (Nicht verfügbar im Modus Ein von Optimalkontrast.) Hinweis Diese Funktion ist nur dann aktiviert, wenn Farbtemp. auf Aus eingestellt ist. Bildjustierung Mit Bildjustierung können Sie die Feinabstimmung vornehmen und das Bild optimieren, in- dem Sie das Rauschen entfernen, durch das ein instabiles, flackerndes Bild entsteht.
Seite 72 Einstellen des LCD-Bildschirms → ENTER → , Hiermit verstellen Sie die Anzeigeposition in vertikaler Richtung. Auto Einstellung MENU → → ENTER → → → → ENTER → → → → Die Werte für Fein, Grob und Position werden automatisch eingestellt. Wenn Sie die Auflö- sung über die Systemsteuerung ändern, wird die Funktion automatisch ausgeführt.
Seite 73 Einstellen des LCD-Bildschirms → ENTER → , G-Gain MENU → → ENTER → → ENTER → → → → → → → → ENTER → → → → ENTER→ → EN- → ENTER → , B-Gain MENU → → ENTER → →...
Seite 74 Einstellen des LCD-Bildschirms → ENTER → Ermöglicht die Auswahl einer anderen Format. 16:9 Optimalkontrast MENU → → ENTER → → ENTER → → → → → → → → → → ENTER → Mit der Funktion Optimalkontrast wird das eingehende Bildsignal ausgewertet und so ein- gestellt, dass ein optimaler Kontrast erzielt wird.
Seite 75 Einstellen des LCD-Bildschirms • Das Modell MX kann MagicInfo verwenden, wenn eine Netzwerkbox angeschlossen ist. Modus MENU → → ENTER → → ENTER → → ENTER → Der LCD-Bildschirm verfügt über vier automatische Bildeinstellungen ("Dynamisch", "Stand- ard", "Film" und "Benutzerd."), die werksseitig eingestellt werden. Dynamisch Standard Film, Benutzerd.
Seite 76 Einstellen des LCD-Bildschirms → ENTER → , Helligkeit einstellen. Schärfe MENU → → ENTER → → ENTER → → ENTER → → → → → ENTER → , Einstellen der Bildschärfe Farbe MENU → → ENTER → → ENTER → →...
Seite 77 Einstellen des LCD-Bildschirms (Nicht verfügbar im Modus Ein von Optimalkontrast.) Kalt 2 Kalt 1 Normal Warm1 Warm2 Hinweis Wenn Sie Farbtemp. auf Kalt2, Kalt1, Normal, Warm1 oder Warm2 einstellen, wird die Funk- tion Color Temp deaktiviert. Color Temp MENU → →...
Seite 78: Filmmodus
Einstellen des LCD-Bildschirms Nur Scan Die empfangenen Szenen werden angezeigt, wie sie sind, also vollständig und ohne Beschneidung, sofern HDMI-Signale mit 720p, 1080i, 1080p eingehen. (Nicht verfügbar im Modus Ein von Optimalkontrast.) Hinweis Manche externe Geräte versorgen die Anzeige möglicherweise mit nicht spezifizierten Sig- nalen, bei denen die Bilder abgeschnitten werden, obwohl die Funktion Nur Scan aktiviert ist.
Seite 79 Einstellen des LCD-Bildschirms Optimalkontrast MENU → → ENTER → → ENTER → → → → → → → → → ENTER → Mit der Funktion Optimalkontrast wird das eingehende Bildsignal ausgewertet und so ein- gestellt, dass ein optimaler Kontrast erzielt wird. Helligkeitssensor MENU →...
Seite 80 Einstellen des LCD-Bildschirms Hinweis • Das TV-Menü ist nur dann verfügbar, wenn ein TV-Tuner installiert ist. • Das Modell MX kann MagicInfo verwenden, wenn eine Netzwerkbox angeschlossen ist. Modus MENU → → → ENTER → → ENTER → → ENTER →...
Seite 81 Einstellen des LCD-Bildschirms → ENTER → , Die tiefen Tonfrequenzen werden lauter wiedergegeben. Höhen MENU → → → ENTER → → → ENTER → → ENTER → → → ENTER → , Die hohen Tonfrequenzen werden lauter wiedergegeben. Balance MENU → →...
Seite 82 Einstellen des LCD-Bildschirms → ENTER → SRS TS XT ist ein patentiertes SRS-Verfahren für die Wiedergabe von 5.1-Mehrkanalton über zwei Lautsprecher. Mit TruSurround kommen Sie mit jedem Stereo-System mit zwei Lautsprechern, auch den internen Gerätelautsprechern, in den Genuss überzeugender Vir- tual Surround-Effekte.
Seite 83 Einstellen des LCD-Bildschirms Sie können eine von 11 Sprachen auswählen. Hinweis Die ausgewählte Sprache wirkt sich nur auf die Sprache der Bildschirmanzeige aus. Sie hat keinerlei Auswirkungen auf Software, die auf dem Computer ausgeführt wird. Zeit Dient zum Auswählen einer der vier Einstellungen Uhr stell., Sleep-Timer, Autom. Ein und Autom.
Seite 84 Einstellen des LCD-Bildschirms Autom. Ein MENU → → → → ENTER → → ENTER → → EN- → → → TER→ → ENTER → Hiermit wird der LCD-Monitor zu einer bestimmten Zeit automatisch eingeschaltet. Hiermit stellen Sie den Modus und die Lautstärke des LCD-Monitors ein, wenn dieser automatisch angeschaltet wird.
Seite 85 Einstellen des LCD-Bildschirms → ENTER → Ändern Sie die Hintergrundtransparenz der Bildschirmanzeige. Hoch Mittel Gering Deckend Zugangs-PIN MENU → → ENTER → → ENTER → → → → → → → [0∼9, 0∼9, 0∼9, 0∼9] → [0∼9, 0∼9, 0∼9, 0∼9] → [0∼9, 0∼9, 0∼9, 0∼9] Sie können das Kennwort ändern.
Seite 86 Einstellen des LCD-Bildschirms → ENTER → Wenn Sie eine DVD oder Set-Top-Box über HDMI an Ihr Fernsehgerät anschließen, kann es zu einer Verschlechterung der Bildqualität kommen. Dies drückt sich, je nach angeschlos- senem externen Gerät, in einer Zunahme des Schwarzwerts, geringem Kontrast und Farb- fehlern usw.
Seite 87 Einstellen des LCD-Bildschirms Format MENU → → → → ENTER → → ENTER → → → → → → → → ENTER → → → ENTER → Das Format kann ausgewählt werden, um ein segmentiertes Bild anzuzeigen. Vollbild Diese Option ergibt ein Vollbild ohne Ränder. Natural Mit dieser Option erfolgt eine natürliche Bildwiedergabe im ursprünglichen Seitenver- hältnis.
Seite 88 Einstellen des LCD-Bildschirms → ENTER → Hiermit wird festgelegt, in wie viele Bereiche der Bildschirm vertikal unterteilt werden soll. Es gibt fünf Einstellmöglichkeiten: 1, 2, 3,4, und 5. Videowand-Setup MENU → → → → ENTER → → ENTER → → → → → →...
Seite 89 Einstellen des LCD-Bildschirms Pixel-Shift MENU → → → → ENTER → → ENTER → → → → → → → → ENTER → → ENTER → → ENTER → → Um Nachbilder auf dem Bildschirm zu verhindern, können Sie mit dieser Funktion dafür sor- gen, dass die Pixel auf dem LCD-Bildschirm im Abstand von einer Minute horizontal oder vertikal verschoben werden.
Seite 90 Einstellen des LCD-Bildschirms Es gibt fünf Einstellmöglichkeiten: 0, 1, 2, 3, und 4. Zeit MENU → → → → ENTER → → ENTER → → → → → → → → ENTER → → → → ENTER → → → →...
Seite 91 Einstellen des LCD-Bildschirms Blättern Balken Löschen Zeitraum MENU → → → → ENTER → → ENTER → → → → → → → → → ENTER → → → → ENTER → [Period] → , → ENTER → Mit dieser Funktion können Sie die Ausführungsdauer jedes im Timer eingestellten Modus festlegen.
Seite 92 Einstellen des LCD-Bildschirms Diese Funktion verhindert Nachbilder auf dem Bildschirm, indem sie alle Pixel des Plasma- bildschirms nach einem bestimmten Muster verschiebt. Verwenden Sie diese Funktion, wenn Nachbilder oder -symbole auf dem Bildschirm ange- zeigt werden. Diese können insbesondere dann auftreten, wenn ein Standbild über längere Zeit auf dem Bildschirm angezeigt wurde.
Seite 93 Einstellen des LCD-Bildschirms Wenn das Bild bei einer Einstellung der Grafikkartenauflösung auf 1024 x 768 bei 60 Hz, 1280 x 768 bei 60 Hz, 1360 x 768 bei 60 Hz oder 1366 x 768 bei 60 Hz nicht ordnungsgemäß angezeigt wird, können Sie mit dieser Funktion (Resolution Select) dafür sorgen, dass das Bild in der angegebenen Auflösung angezeigt wird.
Seite 94 Einstellen des LCD-Bildschirms → ENTER → Wählen Sie die Helligkeit des Grautons für den Bildschirmhintergrund. Hell Dunkel Reset Setzt das Gerät auf die Werkseinstellungen zurück. Die Reset-Funktion steht nur zur Verfü- gung, wenn PC / DVI verwendet wird. MENU → →...
Seite 95: Multi Control
Einstellen des LCD-Bildschirms Multi Control Verfügbare Modi • PC / DVI • • HDMI • MagicInfo • Hinweis • Das TV-Menü ist nur dann verfügbar, wenn ein TV-Tuner installiert ist. • Das Modell MX kann MagicInfo verwenden, wenn eine Netzwerkbox angeschlossen ist. Multi Control Weist dem Einstellungssatz eine ID zu.
Seite 96 Einstellen des LCD-Bildschirms • Hinweis • Das TV-Menü ist nur dann verfügbar, wenn ein TV-Tuner installiert ist. • Das Modell MX kann MagicInfo verwenden, wenn eine Netzwerkbox angeschlossen ist. Hinweis • Mit MagicInfo gibt es eine Fernbedienung für MagicInfo. Es wird jedoch empfohlen, eine separate USB-Tastatur zu verwenden.
Seite 97 Einstellen des LCD-Bildschirms • Wenn die Werte der Einstellungsparameter geändert wurden, während die Funktion EWF aktiviert ist, müssen Änderungen mit Übernehmen auf der Festplatte gespeichert werden. • Durch Auswählen von Deaktivieren, Aktivieren oder Übernehmen wird das System neu gestartet. MagicInfo 1.
Seite 98 Einstellen des LCD-Bildschirms 4. Schließen Sie Ihre Tastatur und die Maus und drücken Sie "ALT + F12" auf Ihrer Tastatur. 5. Der Windows-Desktop wird angezeigt und das Symbol MagicInfo Pro (Bild einfügen) wird angezeigt. Zeigen Sie mit der Maus auf das Symbol. Hinweis Wenn das Symbol für Magicinfo im Infobereich nicht angezeigt wird, doppelklicken Sie auf das Symbol Magicinfo auf dem Desktop.
Seite 99 Einstellen des LCD-Bildschirms 7. Das Fenster Player von MagicInfo Pro wird angezeigt. Hinweis Um MagicInfo zu beenden, drücken Sie auf ALT + F12. Foto Die Dateiformate JPEG und BMP werden unterstützt.
Seite 100 Einstellen des LCD-Bildschirms Auto Passt die Bildgröße automatisch an die Fenstergröße an. Original Zeigt die Originaldatei in den ursprünglichen Proportionen an. Diashow Zeigt die Originaldatei in den ursprünglichen Proportionen an.
Seite 101: Intervall
Einstellen des LCD-Bildschirms Intervall Regelt die Zeitintervalle zwischen den einzelnen Bilddateien einer Diashow (5 s, 10 s, 20 s, 30 s, 60 s) Drehung Dreht eine Bilddatei im Uhrzeigersinn um 90˚ und zeigt sie an.
Seite 102 Einstellen des LCD-Bildschirms Zoom Zeigt ein verkleinertes Bild an. Schlie-en Schließt das Menü für die Bildsteuerung.
Seite 103: Wiedergabe
Einstellen des LCD-Bildschirms Musik Das MP3-Dateiformat wird unterstützt. Filme Die Dateiformate MPEG1 und WMV werden unterstützt. Wiedergabe Gibt eine Filmdatei wieder.
Seite 104 Einstellen des LCD-Bildschirms Vollbild Gibt eine Filmdatei im Vollbildmodus wieder. OFFICE / HTML Die Dateiformate PPT (Power Point), DOC (MS Word), XLS (MS Excel), PDF, HTML, HTM werden unterstützt. Hinweis • Installieren Sie ein geeignetes Programm (Freeware) zum Anzeigen von MS Office- (Word, Excel, PowerPoint) oder PDF-Dokumenten.
Seite 105: Einstellungen
Einstellen des LCD-Bildschirms Internet Stellt eine Internetverbindung her. Einstellungen Im MagicInfo-Modus können Sie verschiedene Funktionen einstellen. Zum Zugreifen auf den Modus Setup müssen Sie das Kennwort eingeben. Zeitplanansicht Zeigt einen Zeitplan an.
Seite 106: Verbindung
Einstellen des LCD-Bildschirms TCP/IP Die TCP/IP-Einstellungen können geändert werden. Verbindung Die Netzwerkeinstellungen können geändert werden.
Seite 107 Einstellen des LCD-Bildschirms Passwort Sie können das Kennwort ändern. • Das Kennwort muss aus einer 6- bis 12-stelligen Zahl bestehen. (Sie müssen als Kennwort eine 6- bis 12-stellige Zahl eingeben.) • Wenn Sie dreimal das falsche Kennwort eingeben, werden die Einstellungen zurückge- setzt, und vom Server wird eine Warnmeldung ausgegeben.
Seite 108 Einstellen des LCD-Bildschirms Lokal : Sie können Dateien auf lokalen Festplatten und auf Wechselplatten löschen und ko- pieren. Wiedergabeoption Sie können die Wiederholfunktion einstellen und die Bildschirmeinstellungen vornehmen. Wiederholen: Konfiguriert die Wiederholfunktion für die Wiedergabe von Filmen und Musik. • Keine - Wählen Sie "Keine Wiederholung", wenn ein Film oder ein Musikstück aus der Liste nur einmal abgespielt werden soll.
Seite 109 Einstellen des LCD-Bildschirms • Übernehmen - Speichern Sie die geänderten Daten mit Übernehmen auf der geschützten Festplatte (Laufwerk C:), wenn die Funktion EWF auf aktiviert eingestellt ist. Überneh- men steht nicht zur Verfügung, wenn die Funktion EWF deaktiviert ist.
Seite 110: Selbsttest Zur Funktionsprüfung
Fehlerbehebung Selbsttest zur Funktionsprüfung Hinweis Überprüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Wenn Probleme auftreten, die Sie nicht selbst lösen können, wenden Sie sich an das Kundendienstzen- trum. Selbsttest zur Funktionsprüfung Schalten Sie sowohl den Computer als auch den LCD-Bildschirm aus. Ziehen Sie das Videokabel hinten aus dem Computer heraus.
Seite 111: Wartung Und Reinigung
Fehlerbehebung Wartung und Reinigung 1) Pflegen des LCD-Bildschirmgehäuses Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch, nachdem Sie den Netzstecker gezogen haben. • Verwenden Sie zur Reinigung kein Benzol, Verdün- ner oder andere brennbare Substanzen oder feuchte Tücher. • Wir empfehlen die Verwendung eines milden SAM- SUNG-Reinigungsmittels, um Schäden am LCD- Bildschirm zu vermeiden.
Seite 112: Checkliste
Fehlerbehebung Checkliste Hinweis • In der folgenden Tabelle werden mögliche Probleme sowie deren Lösungen aufgeführt. Ehe Sie den Kundendienst um Unterstützung bitten, lesen Sie sich diesen Abschnitt durch, um zu überprüfen, ob Sie das Problem vielleicht selbst beheben können. Wenn Sie Hilfe benötigen, rufen Sie die Telefonnummer im Abschnitt „Informationen“...
Seite 113 Fehlerbehebung (Informationen dazu finden Sie unter Anschließen an einen Computer) Das Bild ist unklar und unscharf. Führen Sie eine Feinabstimmung der Frequenz (Coarse and Fine) aus. Schalten Sie den LCD-Bildschirm erneut ein, nachdem Sie sämtliches Zubehör entfernt haben (Videoerweiterungskabel, usw.). Stellen Sie Auflösung und Frequenz in den empfohlenen Bereich ein.
Seite 114: Probleme Im Zusammenhang Mit Audio
Fehlerbehebung Computer um sicherzugehen, dass diese ordnungsgemäß miteinander verbunden sind. Probleme im Zusammenhang mit Audio Hinweis Die hier aufgeführten Probleme und Lösungen betreffen die Wiedergabe von Audiosignalen. Kein Ton. Achten Sie darauf, dass das Audiokabel fest mit dem Audioeingang Ihres LCD-Bild- schirms und dem Audioausgang Ihrer Soundkarte verbunden ist.
Seite 115 Fehlerbehebung 2) Kopiert ein Abbild des Betriebssystems sowie die ausführbare Dateien auf den USB- Speicher. 3) Wechseln Sie zum BIOS-Menü des Geräts. Drücken Sie dazu im BIOS-Logo-Bild- schirm die Taste F2. Aktivieren Sie dann die Option für Starten mit USB, und drücken Sie anschließend im Boot-Menü...
Seite 116 Fehlerbehebung Wie werden das Gehäuse und der LCD-Bildschirm gereinigt? Ziehen Sie das Netzkabel aus der Dose, und reinigen Sie den LCD-Bildschirm dann mit einem weichen Tuch und entweder Reinigungslösung oder klarem Wasser. Lassen Sie kein Reinigungsmittel auf dem Gehäuse und zerkratzen Sie es nicht. Las- sen Sie niemals Wasser in den LCD-Bildschirm eindringen.
Seite 117: Technische Daten
Technische Daten Allgemein Allgemein Modellname SyncMaster 400MX(n) SyncMaster 460MX(n) LCD-Bildschirm Größe SyncMaster Bildschirmdiagonale 40 Zoll (101 cm) 400MX(n) SyncMaster Bildschirmdiagonale 46 Zoll (116 cm) 460MX(n) Anzeigebereich SyncMaster 885,17 mm (H) x 497,7 mm (V) 400MX(n) SyncMaster 1018,08 mm (H) x 572,7 mm (V)
Seite 118 Technische Daten Maximaler Pixeltakt 165MHz (Analog, Digital) Stromversorgung 220 V~ (+/- 10 %), 60Hz ± 3 Hz Signalkabel D-Sub-Kabel, 15-polig-auf-15-polig, trennbar DVI-D zu DVI-D-Verbinder, trennbar Abmessungen (B × H × T) / Gewicht SyncMaster 400MX 971,0 x 582,0 x 119,0 mm (ohne Standfuß) 971,0 x 643 x 311,0 mm (mit Standfuß) / 19,0 kg (Mit Schutzglas) 22,5 kg SyncMaster...
Seite 119 Technische Daten Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung) Dieses Produkt entspricht den EMV-Richtlinien für private Nutzung und kann in allen Berei- chen, auch in Wohnbereichen, eingesetzt werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.) MagicInfo - Client Hinweis Das Modell MX kann MagicInfo verwenden, wenn eine Netzwerkbox angeschlossen ist.
Seite 120: Powersaver
Technische Daten Prozes- Ethernet Betriebs- Anwendung system Empfohlen Pentium 512 Mio 100 M / 1 Windows Windows 3,0 GHz Media Play- oder höher PowerSaver Dieser LCD-Bildschirm verfügt über ein eingebautes Energiesparsystem mit dem Namen PowerSaver. Dieses System schaltet Ihren LCD-Bildschirm in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde.
Seite 121 Technische Daten Anzeigemodus Horizontal- Vertikalfre- Pixeltakt Synchronisa- frequenz quenz (Hz) (MHz) tionspolarität (kHz) (H/V) IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062 100,000 VESA, 640 x 480...
Seite 122: Zur Verbesserung Der Anzeigequalität
Informationen Zur Verbesserung der Anzeigequalität Stellen Sie die Auflösung und die Bildwiederholfrequenz am Computer wie nachfolgend beschrieben ein, um die bestmögliche Bildqualität zu erhalten. Wenn auf dem TFT-LCD-Bildschirm nicht die bestmögliche Bildqualität angezeigt wird, kann es vorkommen, dass die Bildqualität ungleichmäßig ist. •...
Seite 123 Informationen Strom aus, Bildschirmschoner oder Stromsparmodus • Schalten Sie den Strom nach 20-stündigem Einsatz für 4 Stunden ab • Schalten Sie den Strom nach 12-stündigem Einsatz für 2 Stunden ab • Verwenden Sie das Energieschema der Energieverwaltung bei den Anzeigeei- genschaften Ihres PCs, um den Monitor entsprechend einzustellen.
Seite 124 Informationen Wechseln Sie die Farbinformationen alle 30 Minuten mit 2 verschiedenen, ab- wechselnd angezeigten Farben. • Vermeiden Sie Buchstabenkombinationen oder Hintergrundfarben mit starken Helligkeitsdifferenzen. Vermeiden Sie graue Farben, da diese schnell zu Bildkonservierung führen. Vermeiden Sie Folgendes: Farben mit starken Helligkeitsunterschieden (Schwarz &...
Seite 125: Methode Wählen
Informationen - Methode wählen • Bedienungshandbuch: Bildschirmmenü -> Set Up -> Safety Screen -> Screen Scroll • Zeitintervall: 1 – 10 Stunden ( Empfehlung: 1 ) • Zeitdauer: 1 – 5 Sekunden ( Empfehlung: 5 ) Hinweis (Lesen Sie im Benutzerhandbuch auf der CD unter “OSD-Funktionen” nach, da einige Modelle nicht verfügbar sind.) Einsetzen der Screen Pixel-Funktion (Bildpixel) mit dem Gerät •...
Seite 126 Informationen Hinweis (Lesen Sie im Benutzerhandbuch auf der CD unter “OSD-Funktionen” nach, da einige Modelle nicht verfügbar sind.) ) Einsetzen der Screen Erasing-Funktion (Bildlöschen) mit dem Gerät • Einsetzen der Bildlöschfunktion - Symptom: 2 vertikale Blöcke bewegen sich durch das Bild und löschen es dabei - Methode wählen •...
Seite 127: Anhang
Anhang Kontakt zu SAMSUNG Hinweis Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Samsung-Kundendienst. North America U.S.A 1‐800‐SAMSUNG(726‐7864) http://www.samsung.com/us CANADA 1‐800‐SAMSUNG(726‐7864) http://www.samsung.com/ca MEXICO 01‐800‐SAMSUNG(726‐ http://www.samsung.com/mx 7864) Latin America ARGENTINA 0800‐333‐3733 http://www.samsung.com/ar BRAZIL 0800‐124‐421 http://www.samsung.com/br 4004‐0000...
Seite 128 0 801 1SAMSUNG (172678) http://www.samsung.com/pl 022 ‐ 607 ‐ 93 ‐ 33 PORTUGAL 80820‐SAMSUNG(7267864) http://www.samsung.com/pt SLOVAKIA 0800‐SAMSUNG (726‐7864) http://www.samsung.com/sk SPAIN 902 ‐ 1 ‐ SAMSUNG (902 172 http://www.samsung.com/es 678) SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com/se SWITZERLAND 0848 ‐ SAMSUNG (7267864, http://www.samsung.com/ch CHF 0.08/min)
Seite 129 INDIA 3030 8282 http://www.samsung.com/in 1‐800‐3000‐8282 1800 110011 INDONESIA 0800‐112‐8888 http://www.samsung.com/id JAPAN 0120‐327‐527 http://www.samsung.com/jp MALAYSIA 1800‐88‐9999 http://www.samsung.com/my NEW ZEALAND 0800 SAMSUNG(0800 726 http://www.samsung.com/nz 786) PHILIPPINES 1‐800‐10‐SAMSUNG(726‐ http://www.samsung.com/ph 7864) 1‐800‐3‐SAMSUNG(726‐ 7864) 1‐800‐8‐SAMSUNG(726‐ 7864) 02‐5805777 SINGAPORE 1800‐SAMSUNG(726‐7864) http://www.samsung.com/sg THAILAND 1800‐29‐3232, 02‐689‐3232 http://www.samsung.com/th TAIWAN 0800‐329‐999...
Seite 130 Anhang Begriffe Punktabstand Das Bild auf dem Monitor besteht aus Punkten in den Far- ben Rot, Grün und Blau. Je enger die Punkte, desto höher die Auflösung. Der Abstand zwischen zwei Punkten der gleichen Farbe wird als "Punktabstand" bezeichnet. Maßeinheit: mm Vertikalfrequenz Der Bildschirm muss mehrmals pro Sekunde neu aufgebaut werden, um das Bild für den Benutzer aufzubauen und an-...
Seite 131: Ordnungsgemäße Entsorgung
Anhang Zyklus bezeichnet. Der Kehrwert des horizontalen Zyklus ist die Horizontalfrquenz. Maßeinheit: kHz Interlaced und Non-Inter- Wenn alle horizontalen Zeilen auf dem Bildschirm na- laced-Modus cheinander von oben nach unten angezeigt werden, so arbeitet der Bildschirm im Non-Interlaced-Modus. Wenn zuerst alle ungeraden und dann alle geraden Zeilen ange- zeigt werden, so arbeitet er im Interlaced-Modus.
Seite 132 Jegliche Reproduktion ohne schriftliche Genehmigung von Samsung Electronics Co., Ltd. ist strengstens untersagt. Samsung Electronics Co., Ltd. haftet nicht für in diesem Dokument enthaltene Fehler und Neben- oder Folgeschäden, die der Lieferung, dem Einsatz oder der Verwendung dieses Materials resultieren.
Seite 133 Anhang...
