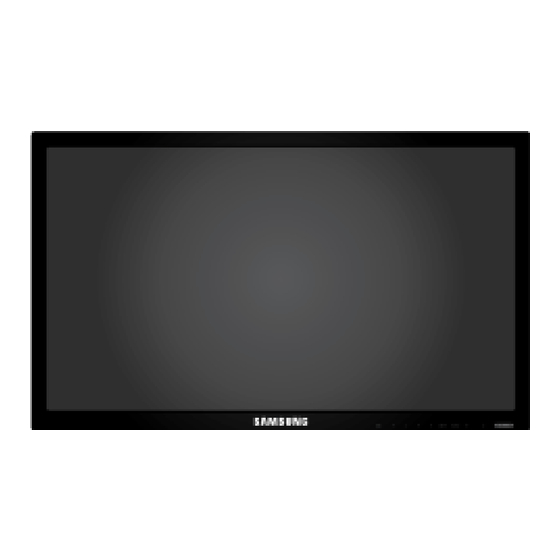

- Seite 1 LCD DISPLAY quick start guide 400CX-2, 400CXN-2, 460CX-2, 460CXN-2...
-
Seite 2: Kontrollieren Des Packungsinhalts
Einleitung Lieferumfang Hinweis Vergewissern Sie sich, dass im Lieferumfang des LCD-Bildschirms folgende Komponenten enthalten sind: Falls Komponenten fehlen sollten, setzen Sie sich bitte mit dem Händler in Verbindung. Optionale Komponenten erhalten Sie bei einem Händler. Kontrollieren des Packungsinhalts Entfernen Sie die Sicherung von der Verpackung (siehe Abbildung oben). Heben Sie die Verpackung Kontrollieren Sie den Entfernen Sie das Styro-... - Seite 3 Einleitung LCD-Bildschirm Bedienungsanleitungen Kurzanleitung zur Konfigu- Garantiekarte Benutzerhandbuch ration (Nicht überall verfügbar) Software-CD für MagicIn- fo, Handbuch-CD für Mag- icInfo (Nur im Modell CXN-2) Kabel Netzkabel Andere Fernbedienung Batterien (AAA X 2) (Nicht überall verfügbar) Separat erhältlich DVI-Kabel LAN-Kabel Wandhalterung (Nur im Modell CXN-2)
- Seite 4 Einleitung Separat erhältlich Komponenten/D-Sub-Ka- Halbfuß-Bausatz D-Sub-Kabel LCD-Bildschirm Vorderseite Taste MENU [MENU] Hiermit können Sie das Bildschirmmenü öffnen und schließen. Hiermit können Sie auch das Bildschirmmenü schließen oder zum vorherigen Menü zurückkehren. Auf/Ab-Tasten / Kanaltasten Drücken Sie diese Taste, um vertikal von einem Menübefehl zum nächsten zu wechseln oder die Werte für das ausgewählte Menü...
- Seite 5 Einleitung D.MENU Hiermit öffnen Sie das Bildschirmmenü D.MENU. Netztaste [ Verwenden Sie diese Taste, um den LCD-Bildschirm ein- oder auszu- schalten. Helligkeitssensor (Optional) Erkennt automatisch die Umgebungshelligkeit. This function is activated only on the models equipped with an auto bright- ness sensor.
- Seite 6 Einleitung POWER S/W ON [ │ ] / OFF [O] Ein- und Ausschalten des LCD-Bildschirms. POWER Das Netzkabel verbindet den LCD-Bild- schirm mit der Steckdose in der Wand. RS232C OUT/IN (Serieller RS232C- Anschluss) Anschluss für Mehrfachbildschirm- Steuerung RGB/COMPONENT IN (PC-Video-Ans- chlussbuchse) •...
- Seite 7 Einleitung • Verbinden Sie zwei Monitore über ein DVI-Kabel. • Stellen Sie die Verbindung zwischen dem DVI OUT-Anschluss des Monitors und dem HDMI IN-Anschluss des anderen Monitors mit einem DVI/HDMI-Kabel her. • DVI-, HDMI- und Netzwerksignale, die über den DVI OUT-Anschluss übertragen werden, werden auf der zweiten Anzeige mit einem DVI IN-Anschluss angzeigt.
- Seite 8 Einleitung ANT IN Schließen Sie das CATV-Kabel oder das Ka- bel der Fernsehantenne an den ANT IN-Ein- gang auf der Rückseite des LCD-Bildschirms an. Stellen Sie sicher, dass es sich beim ver- wendeten Antennenkabel um ein Fernse- hantennenkabel handelt (separat erhältlich). RGB OUT Hinweis (Nur im Modell CXN-2)
- Seite 9 Einleitung ) ein, und drehen Sie es in Verrie- gelungsrichtung ( Schließen Sie das Kabel für das Ken- sington-Schloss an. Befestigen Sie das Kensington-Schloss an einem Tisch oder einem schweren stationären Objekt. Hinweis Weitere Informationen zu Kabelanschlüssen finden Sie unter Anschließen von Kabeln. Fernbedienung Hinweis Da es durch Frequenzinterferenzen zu Störungen kommen kann, wird die Leistung der Fern-...
- Seite 10 Einleitung Hiermit wird das Gerät ausgeschaltet. 3. Zifferntasten Hiermit wechseln Sie den Kanal. Mit der Taste "-" wählen Sie Digitalkanäle. Zum Beispiel 4. Taste DEL / GUIDE Kanal 4-1. Anzeige des elektronischen Programmführers (EPG). - Diese Funktion ist bei diesem LCD-Bildschirm nicht ver- fügbar.
-
Seite 11: Abmessungen Und Gewichte
Mit dieser Taste können Sie das Bildschirmmenü öffnen und die Menüanzeige beenden oder das Menü mit den Einstel- lungen schließen. Zurück zum vorherigen Menü. RETURN Schließt das Menüfenster. EXIT 21. MagicInfo MagicInfo -Schnellstarttaste Abmessungen und Gewichte (400CX-2 400CXN-2) Abmessungen und Gewichte... - Seite 12 Hinweise zu Kauf und Montage der VESA-Halterung: Wenden Sie sich für die Bestellung der Halterung an Ihren nächsten SAMSUNG-Fachhändler. • Zum Anheben des LCD-Bildschirms sind mindestens 2 Personen erforderlich. • SAMSUNG haftet nicht für Verletzungen oder Schäden, die bei Wandmontage durch den Kunden entstehen.
-
Seite 13: Montage Der Wandhalterung
• Wenden Sie sich für die Montage der Wandhalterung an einen Techniker. • SAMSUNG Electronics haftet nicht für Schäden an Gerät oder Personen, wenn Sie die Montage selbst durchführen. • Die Halterung ist zur Montage an Mauern vorgesehen. Die Stabilität der Halterung bei Montage auf Gipskarton oder an Holz kann nicht garantiert werden. - Seite 14 Einleitung Setzen Sie die unverlierbare Schraube ein, und ziehen Sie sie in Pfeilrichtung fest. Bringen Sie anschließend die Wandhalterung an der Wand an. Es sind zwei Scharniere (links und rechts) vorhanden. Verwenden Sie jeweils das rich- tige. Unverlierbare Schraube Wandhalterung Scharnier (links) Scharnier (rechts) Ehe Sie die Löcher in die Wand bohren, vergewissern Sie sich, dass deren Abstand dem...
- Seite 15 Einleitung So montieren Sie das Gerät an der Wandhalterung Die Form des Geräts ist modellabhängig. Das Bauteil mit Hängelager und Schraube ist gleich. Entfernen Sie die 4 Schrauben auf der Rückseite des Geräts. Setzen Sie die Schraube B in das Hängelager ein. Hinweis •...
-
Seite 16: Anpassen Des Wandhalterungswinkels
Einleitung Entfernen Sie den Sicherheitsstift (3), und setzen Sie die 4 Gerätehalterungen in die entsprechenden Bohrungen in der Wandhalterung (1) ein. Setzen Sie anschließend das Gerät (2) so ein, dass es fest mit der Wandhalterung verbunden ist. Setzten Sie den Sicherheitsstift (3) wieder ein, und ziehen Sie ihn fest, damit das Gerät an der Wand- halterung sicher fixiert ist. - Seite 17 VESA-Richtlinien erfüllt sind. • Hinweise zu Kauf und Montage der VESA-Halterung: Wenden Sie sich für die Bestellung der Halterung an Ihren nächsten SAMSUNG-Fachhändler. Unser Montagepersonal baut die Halterung nach Eintreffen Ihrer Bestellung ein. • Zum Anheben des LCD-Bildschirms sind mindestens 2 Personen erforderlich.
- Seite 18 Einleitung • SAMSUNG Electronics haftet nicht für Schäden an Gerät oder Personen, wenn Sie die Montage selbst durchführen. Abmessungen Hinweis Verwenden Sie für die Wandmontage der Halterung nur Maschinenschrauben mit 6 mm Durchmesser und 8 bis 12 mm Länge. Montage der Wandhalterung •...
- Seite 19 Einleitung Zusammenbau der Wandhalterung Hinweis Es sind zwei Scharniere (links und rechts) vorhanden. Verwenden Sie jeweils das richtige. Setzen Sie die unverlierbare Schraube ein, und ziehen Sie sie in Pfeilrichtung fest. Bringen Sie anschließend die Wandhalterung an der Wand an. Es sind zwei Scharniere (links und rechts) vorhanden.
- Seite 20 Einleitung Markieren Sie die Bohrstellen entsprechend der Montagezeichnung an der Wand. Ver- wenden Sie zum Bohren der Löcher einen Bohrer mit 5 mm Durchmesser, der eine Bohrungstiefe von mehr als 35 mm zulässt. Setzen Sie die Dübel in die Bohrungen ein. Richten Sie die Bohrungen in der Halterung und den Scharnieren entsprechend den Bohrungen mit den Dübeln aus, und ziehen Sie die 11 Schrauben A fest.
- Seite 21 Einleitung Setzen Sie die 4 Schrauben aus Schritt 2 (Hängelager +Schraube B) in die Bohrungen auf der Rückseite des Geräts ein, und ziehen Sie sie fest. Entfernen Sie den Sicherheitsstift (3), und setzen Sie die 4 Gerätehalterungen in die entsprechenden Bohrungen in der Wandhalterung (1) ein. Setzen Sie anschließend das Gerät (2) so ein, dass es fest mit der Wandhalterung verbunden ist.
- Seite 22 Einleitung Hinweis Der Halterungswinkel kann zwischen -2˚ und 15˚ eingestellt werden. Fassen Sie das Gerät immer oben in der Mitte und nicht an der linken oder rechten Seite an, um den Winkel einzustellen.
-
Seite 23: Anschließen An Einen Computer
Anschlüsse Anschließen an einen Computer Hinweis Alle für den AV-Eingang geeigneten Geräte (wie DVD-Player, Videorecorder oder Camcorder sowie Computer) können an den LCD-Bildschirm angeschlossen werden. Ausführliche In- formationen zum Anschließen von AV-Geräten finden Sie unter „Einstellen des LCD-Bild- schirms“. Schließen Sie das Netzkabel des LCD-Bildschirms an den Netzanschluss auf der Rückseite des LCD-Bildschirms an. -
Seite 24: Anschließen An Andere Geräte
Rückseite Ihres LCD-Bildschirms an. Hinweis • Schalten Sie sowohl den Computer als auch den LCD-Bildschirm ein. • Zubehör erhalten Sie bei jedem Kundendienstzentrum von SAMSUNG Electronics. Anschließen an andere Geräte Hinweis • Alle für den AV-Eingang geeigneten Geräte (wie DVD-Player, Videorecorder oder Cam- corder sowie Computer) können an den LCD-Bildschirm angeschlossen werden. -
Seite 25: Anschließen Der Ci-Schnittstelle
Anschlüsse Schließen Sie das CATV-Kabel oder das Kabel der Fernsehantenne an den Anschluss "ANT IN" auf der Rückseite der LCD-Anzeige an. Verwenden einer Fernsehantenne (gesondert erhältlich). Bei Verwendung des Anschlusses für die Zimmerantenne: • Prüfen Sie zuerst den Antennenanschluss an der Wand und schließen Sie dann das Antennenkabel an. -
Seite 26: Anschließen Von Av-Geräten
Anschlüsse Schieben Sie die CI-Karte in Richtung des Pfeils in das CAM-Modul ein, bis sie fest sitzt. Schieben Sie das CAM-Modul mit installierter CI-Karte (CARD) in den Schacht für die gemeinsame Schnittstelle hinein. (Schieben Sie das CAM-Modul in Pfeilrichtung bis zum Anschlag, sodass es parallel mit dem Schlitz ist.) Kontrollieren Sie, ob Sie ein Bild sehen oder ein gestörtes Signal. -
Seite 27: Anschließen An Einen Camcorder
Anschlüsse • Starten Sie anschließend den DVD-Player mit eingelegter DVD. • Das Komponentenkabel ist als Zubehör erhältlich. • Informationen zu Component-Video finden Sie in der Bedienungsanleitung Ihres DVD- Players oder externen Geräts. Anschließen an einen Camcorder Suchen Sie die AV-Ausgangsbuchsen am Camcorder. Sie befinden sich normalerweise seitlich am Camcorder oder auf dessen Rückseite. -
Seite 28: Anschließen Mit Einem Dvi/Hdmi-Kabel
Anschlüsse Hinweis • Im HDMI-Modus wird Ton nur im PCM-Format unterstützt. Anschließen mit einem DVI/HDMI-Kabel Der DVI-Ausgang des digitalen Ausgabegeräts und der HDMI IN-Anschluss des LCD- Bildschirms werden über ein DVI/HDMI-Kabel miteinander verbunden. Schließen Sie den roten und den weißen Stecker des RCA/Stereo-Kabels (für PC) an die entsprechend gefärbten Audioausgänge des digitalen Ausgabegeräts an, und ver- binden Sie den gegenüber liegenden Stecker mit dem DVI / RGB AUDIO IN-Anschluss des LCD-Bildschirms. -
Seite 29: Anschließen Eines Dtv-Receivers (Kabel/Satellit)
Anschlüsse Anschließen eines DTV-Receivers (Kabel/Satellit) Schließen Sie den RGB/COMPONENT IN-Anschluss des Geräts mit einem Kompo- nenten/D-Sub-Kabel (gesondert lieferbar) an die COMPONENT - PR, Y, PB-Anschlüsse Ihres Receivers an. Verbinden Sie den AV/COMPONENT AUDIO IN [R-AUDIO-L]-Eingang am LCD-Bild- schirm mit den AUDIO OUT-Anschlüssen an der Set-Top-Box. Hinweis •... -
Seite 30: Anschließen Eines Usb-Geräts
Anschlüsse • Die Konfiguration auf der Rückseite des LCD-Bildschirms kann sich je nach verwendetem LCD-Bildschirmmodell leicht unterscheiden. Hinweis Schließen Sie das LAN-Kabel an. (Nur im Modell CXN-2) Anschließen eines USB-Geräts • Sie können USB-Geräte anschließen, beispielsweise eine Maus oder Tastatur. (Nur im Modell CXN-2) -
Seite 31: Fehlerbehebung
Fehlerbehebung Selbsttest zur Funktionsprüfung Hinweis Überprüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Wenn Probleme auftreten, die Sie nicht selbst lösen können, wenden Sie sich an das Kundendienstzen- trum. Selbsttest zur Funktionsprüfung Schalten Sie sowohl den Computer als auch den LCD-Bildschirm aus. Ziehen Sie das Videokabel hinten aus dem Computer heraus. -
Seite 32: Wartung Und Reinigung
Fehlerbehebung Wartung und Reinigung 1) Pflegen des LCD-Bildschirmgehäuses Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch, nachdem Sie den Netzstecker gezogen haben. • Verwenden Sie zur Reinigung kein Benzol, Verdün- ner oder andere brennbare Substanzen oder feuchte Tücher. • Wir empfehlen die Verwendung eines milden SAM- SUNG-Reinigungsmittels, um Schäden am LCD- Bildschirm zu vermeiden. -
Seite 33: Probleme Im Zusammenhang Mit Der Installation
Fehlerbehebung Checkliste Hinweis • In der folgenden Tabelle werden mögliche Probleme sowie deren Lösungen aufgeführt. Ehe Sie den Kundendienst um Unterstützung bitten, lesen Sie sich diesen Abschnitt durch, um zu überprüfen, ob Sie das Problem vielleicht selbst beheben können. Wenn Sie Hilfe benötigen, rufen Sie die Telefonnummer im Abschnitt „Informationen“... - Seite 34 Fehlerbehebung Ermitteln Sie die maximale Auflösung und Bildwiederholfrequenz der Videokarte. Vergleichen Sie diese Daten mit den Werten in der Tabelle der Voreingestellten Timing- Modi. Das Bild rollt in vertikaler Richtung. Überprüfen Sie, ob das Signalkabel fest angeschlossen ist. Schließen Sie es erneut fest an.
-
Seite 35: Probleme Im Zusammenhang Mit Audio
Fehlerbehebung Der Bildschirm ist leer und die Betriebsanzeige blinkt im Abstand von 0,5 oder 1 Se- kunde. Der LCD-Bildschirm arbeitet zurzeit im Energiesparmodus. Drücken Sie eine Taste auf der Tastatur. Der Bildschirm ist leer und blinkt. Wenn Sie die MENU-Taste drücken, und es erscheint die Meldung "TEST GOOD" auf dem Bildschirm, überprüfen Sie die Kabelverbindung zwischen LCD-Bildschirm und Computer um sicherzugehen, dass diese ordnungsgemäß... - Seite 36 Fehlerbehebung Die Frequenz kann durch Ändern der Konfiguration der Videokarte geändert werden. Hinweis Die Unterstützung der Videokarte kann sich je nach Version des Treibers unterschei- den. (Einzelheiten hierzu finden Sie im Handbuch des Computers oder der Videokarte.) Wie kann ich die Auflösung einstellen? Windows XP: Stellen Sie die Auflösung mit den Befehlen "Control Panel"...
