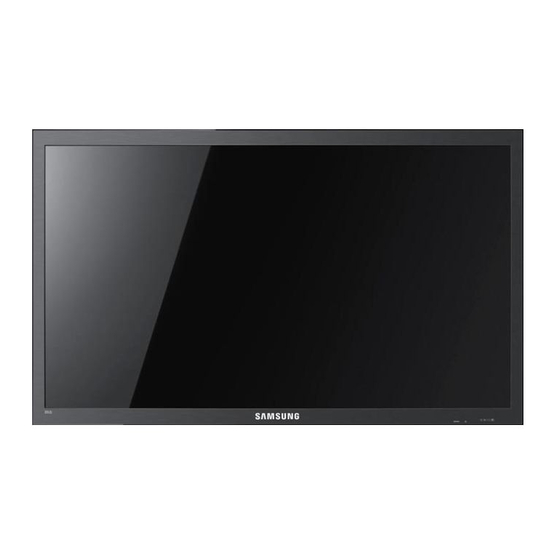

- Seite 1 LCD DISPLAY quick start guide 400EX(n) 460EX(n) 550EX(n)
-
Seite 2: Kontrollieren Des Packungsinhalts
Einleitung Lieferumfang Hinweis Vergewissern Sie sich, dass im Lieferumfang des LCD-Bildschirms folgende Komponenten enthalten sind: Falls Komponenten fehlen sollten, setzen Sie sich bitte mit dem Händler in Verbindung. Optionale Komponenten erhalten Sie bei einem Händler. Hinweis Dieser Standfuß ist zur Aufstellung auf dem Fußboden geeignet. Kontrollieren des Packungsinhalts Entfernen Sie die Sicherung von der Verpackung (siehe Abbildung oben). - Seite 3 Einleitung Auspacken LCD-Bildschirm Bedienungsanleitungen Kurzanleitung zur Konfigu- Garantiekarte Benutzerhandbuch ration (Nicht überall verfügbar) Software-CD für MagicIn- Handbuch-CD für MagicIn- (Nur im Modell EXn) Kabel Netzkabel D-Sub-Kabel Andere Fernbedienung Batterien (AAA X 2) 2 KABELHALTER (BP59-00138A) (Nicht überall verfügbar) (BN61-05373A)
- Seite 4 Einleitung Separat erhältlich LAN-Kabel USB-Kabel RGB/BNC-Kabel (Nur im Modell EXn) RGB/Komponentenkabel NetWork-Box Wandhalterung RGB/AV enkabel (Nur im Modell EX) LCD-Bildschirm Vorderseite Taste SOURCE Wechselt von PC-Modus zu Video-Modus. Auswählen der Eingabequelle, an die ein externes Gerät angeschlossen ist. [PC] → [AV] → [Komp.] → [HDMI] → [MagicInfo] Hinweis Für ein EX-Modell •...
- Seite 5 Einleitung (Netzschalter) Verwenden Sie diese Taste, um den LCD-Bildschirm ein- oder auszu- schalten. Helligkeitssensor Automatische Erkennung der Umgebungshelligkeit. Stromversorgungsanzeige Blinkt im Stromsparmodus grün Hinweis Informationen zu Stromsparfunktionen finden Sie in der Bedienungsanlei- tung unter PowerSaver. Wenn Sie den LCD-Bildschirm nicht verwenden oder ihn lange Zeit unbeaufsichtigt lassen, schalten Sie ihn aus, um En- ergie zu sparen.
- Seite 6 Einleitung POWER S/W ON [ │ ] / OFF Ein- und Ausschalten des LCD-Bildschirms. POWER Das Netzkabel verbindet den LCD-Bild- schirm mit der Steckdose in der Wand. Hinweis (Nur im Modell EXn) CMOS CLEAR Zurücksetzen von MagicInfo. USB 1 / 2 / 3(USB-Anschlussbuchse) Kompatibel mit Tastatur, Maus und Mas- senspeichergeräten.
- Seite 7 Einleitung HDMI IN • Schließen Sie den HDMI-Anschluss auf der Rückseite Ihres LCD-Bildschirms mit einem HDMI-Kabel an den HDMI-Ans- chluss Ihres digitalen Ausgabegeräts an. • Es wird HDMI bis Version 1.0 unterstützt. DVI OUT(LOOPOUT) • Verbinden Sie zwei Monitore durch ein DVI oder DVI/HDMI-Kabel miteinander.
- Seite 8 Einleitung • Schließen Sie den [RGB / COMPO- NENT / AV IN]-Anschluss des Monitors mit Hilfe des RGB/AV-Kabels an den AV- Anschluss des externen Geräts an. AUDIO IN Schließen Sie den AUDIO IN-Anschluss des Monitors mit Hilfe eines Audiokabels an den Audioausgang des PCs oder des externen Geräts an.
- Seite 9 Einleitung Verriegeln Sie das Schloss ( Hinweis • Dies sind allgemeine Anweisungen. Gen- aue Anweisungen erhalten Sie im Benut- zerhandbuch für das Schloss. • Sie können das Sicherheitsschloss in ei- nem Elektronikfachgeschäft, einem Web- shop oder in unserem Kundendienstzen- trum erwerben. Hinweis Weitere Informationen zu Kabelanschlüssen finden Sie unter Anschließen von Kabeln.
- Seite 10 Einleitung MagicInfo Hiermit wird das Gerät angeschaltet. POWER Hiermit wird das Gerät ausgeschaltet. 3. Zifferntasten Verwendet zur Eingabe des Kennworts bei der Anpassung des Bildschirmmenüs oder zum Verwenden von MagicInfo. Hiermit wechseln Sie den Kanal. Mit der Taste "-" wählen Sie Digitalkanäle. 4.
- Seite 11 Einleitung -Diese Funktion ist bei diesem LCD-Bildschirm nicht ver- fügbar. MTS- 13. MTS/DUAL Sie können den MTS-Modus (Mehrkanalton) auswählen. Audiosystem MTS/S-System Standard UKW-Stereo Mono Mono Manueller Wechsel Stereo Mono ↔ Stereo Mono ↔ SAP Mono DUAL- STEREO/MONO, DUAL l / DUAL ll und MONO/NICAM MONO/NICAM STEREO können in Abhängigkeit von der Fernsehnorm über die Taste DUAL auf der Fernbedienung beim Fernsehen eingestellt werden.
- Seite 12 Anschlüsse Anschließen an einen Computer Es gibt verschiedene Methoden, um den Computer an den Monitor an- zuschließen. Wählen Sie eine der folgenden Varianten: Mit dem D-Sub-Anschluss (Analog) der Grafikkarte. • Schließen Sie das D-Sub-Kabel an den 15-poligen [RGB / COMPO- NENT / AV IN]-Anschluss auf der Rückseite des LCD-Bildschirms und an den 15-poligen D-Sub-Anschluss ihres Computers an.
-
Seite 13: Anschließen An Andere Geräte
Netzschalter ein. Hinweis • Schalten Sie sowohl den Computer als auch den LCD-Bildschirm ein. • Zubehör erhalten Sie bei jedem Kundendienstzentrum von SAMSUNG Electronics. Anschließen an andere Geräte Hinweis • Alle für den AV-Eingang geeigneten Geräte (wie DVD-Player, Videorecorder oder Cam- corder sowie Computer) können an den LCD-Bildschirm angeschlossen werden. -
Seite 14: Anschließen Eines Externen Monitors
Anschlüsse Anschließen eines externen Monitors Stellen Sie die Verbindung zwischen dem [DVI OUT(LOOPOUT)]-Anschluss der LCD- Anzeige und dem Eingang eines anderen Monitors mit einem DVI-Kabel her. Stellen Sie die Verbindung zwischen dem [AUDIO OUT]-Anschluss der LCD-Anzeige und dem Audioeingang eines anderen Monitors mit einem Stereokabel her. Wählen Sie DVI mit der SOURCE-Taste auf der Vorderseite des LCD-Bildschirms oder auf der Fernbedienung. -
Seite 15: Anschließen Mit Einem Hdmi-Kabel
Anschlüsse Verbinden Sie den [AUDIO IN]-Eingang am LCD-Bildschirm mit den AUDIO OUT-Ans- chlüssen am DVD-Player. Hinweis • Wählen Sie über die AV-Taste auf der Vorderseite des LCD-Bildschirms oder auf der Fernbedienung den SOURCE-Eingang für den Anschluss an einen DVD-Player. • Starten Sie anschließend den DVD-Player mit eingelegter DVD. -
Seite 16: Anschließen Mit Einem Dvi/Hdmi-Kabel
Anschlüsse Anschließen mit einem DVI/HDMI-Kabel Der DVI-Ausgang des digitalen Ausgabegeräts und der [HDMI IN]-Anschluss des LCD- Bildschirms werden über ein DVI/HDMI-Kabel miteinander verbunden. Schließen Sie den roten und den weißen Stecker des RCA/Stereo-Kabels (für PC) an die entsprechend gefärbten Audioausgänge des digitalen Ausgabegeräts an, und ver- binden Sie den gegenüber liegenden Stecker mit dem [AUDIO IN]-Anschluss des LCD- Bildschirms. -
Seite 17: Anschließen Eines Dtv-Receivers (Kabel/Satellit)
Anschlüsse Verbinden Sie den [AUDIO IN]-Eingang am LCD-Bildschirm mit den AUDIO OUT-Ans- chlüssen am DVD-Player. Hinweis • Wählen Sie über die SOURCE-Taste auf der Vorderseite des LCD-Bildschirms oder auf der Fernbedienung den Component-Eingang für den Anschluss an einen DVD-Player. • Starten Sie anschließend den DVD-Player mit eingelegter DVD. -
Seite 18: Anschließen An Eine Audioanlage
Anschlüsse Anschließen an eine Audioanlage Verbinden Sie den [AUDIO OUT]-Ausgang am LCD-Bildschirm mit den AUX L, R-Ans- chlüssen am Audiosystem. Anschließen eines LAN-Kabels Schließen Sie das LAN-Kabel an. Hinweis (Nur im Modell EXn) - Seite 19 Anschlüsse Anschließen eines USB-Geräts Sie können USB-Geräte anschließen, beispielsweise eine Maus oder Tastatur. Hinweis (Nur im Modell EXn) Ordnen der Kabel Hinweis Ziehen Sie beim Ordnen der Kabel nicht zu stark daran. Auf diese Weise können die Ans- chlussbuchsen des Geräts beschädigt werden.
-
Seite 20: Fehlerbehebung
Fehlerbehebung Selbsttest zur Funktionsprüfung Hinweis Überprüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Wenn Probleme auftreten, die Sie nicht selbst lösen können, wenden Sie sich an das Kundendienstzen- trum. Selbsttest zur Funktionsprüfung Schalten Sie sowohl den Computer als auch den LCD-Bildschirm aus. Ziehen Sie das Videokabel hinten aus dem Computer heraus. -
Seite 21: Wartung Und Reinigung
Fehlerbehebung Wartung und Reinigung 1) Pflegen des LCD-Bildschirmgehäuses Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch, nachdem Sie den Netzstecker gezogen haben. • Verwenden Sie zur Reinigung weder Benzol, noch Verdünner oder andere brennbare Substanzen. 2) Pflege der Oberfläche des Flachbildschirms. Zum Reinigen ein weiches Tuch (Baumwollflanell) verwenden. - Seite 22 Fehlerbehebung durch, um zu überprüfen, ob Sie das Problem vielleicht selbst beheben können. Wenn Sie Hilfe benötigen, rufen Sie die Telefonnummer im Abschnitt „Informationen“ an, oder wenden Sie sich an Ihren Fachhändler. • Weitere Informationen zum Netzwerkbetrieb finden Sie im Abschnitt zur Fehlerbehebung für MagicInfo.
-
Seite 23: Probleme Im Zusammenhang Mit Audio
Fehlerbehebung Schalten Sie den LCD-Bildschirm erneut ein, nachdem Sie sämtliches Zubehör entfernt haben (Videoerweiterungskabel, usw.). Stellen Sie Auflösung und Frequenz in den empfohlenen Bereich ein. Das Bild ist instabil und vibriert. Vergewissern Sie sich, dass die eingestellten Werte für Auflösung und Frequenz in- nerhalb des vom LCD-Bildschirm unterstützten Bereichs fallen. -
Seite 24: Probleme Im Zusammenhang Mit Der Fernbedienung
Fehlerbehebung Kein Ton. Achten Sie darauf, dass das Audiokabel fest mit dem Audioeingang Ihres LCD-Bild- schirms und dem Audioausgang Ihrer Soundkarte verbunden ist. (Informationen dazu finden Sie unter Anschließen an einen Computer) Prüfen Sie die eingestellte Lautstärke. Die Lautstärke ist zu gering. Prüfen Sie die eingestellte Lautstärke. - Seite 25 Fehlerbehebung Stellen Sie die Auflösung mit den Befehlen "Control Panel" (Systemsteuerung) → "Dis- play" (Anzeige) → "Settings" (Einstellungen) ein. * Erfragen Sie Einzelheiten beim Hersteller der Videokarte. Wie kann ich die Energiesparfunktion einstellen? Windows XP: Stellen Sie die Auflösung mit den Befehlen Systemsteuerung → Darstellung und De- signs →...
