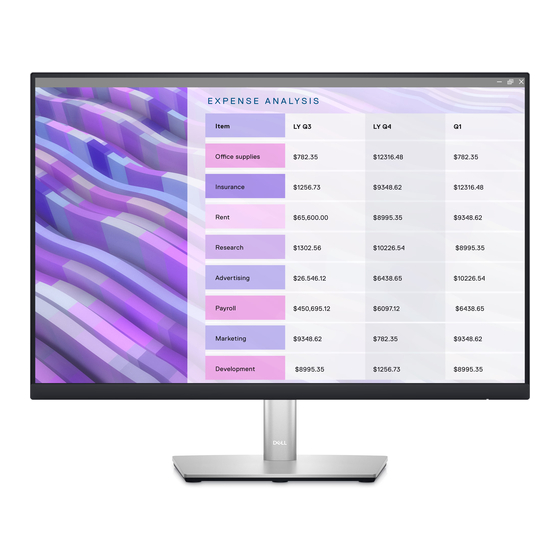

- Seite 1 Dell P2423 Monitor Benutzerhandbuch Modell: P2423 Behördliche Modellnummer: P2423b...
- Seite 2 ACHTUNG: Eine ACHTUNG beschreibt die Möglichkeit von Eigentumsschäden, Verletzungen oder Tod. Copyright © 2022 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Warenzeichen sind Warenzeichen der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken können Marken der jeweiligen Eigentümer sein. 2022 - 02...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ......6 Über Ihren Monitor ......7 Lieferumfang . - Seite 4 Hinweise zur Wartung ......30 Monitor reinigen ........30 Monitor einrichten .
- Seite 5 Informationen ......75 Kontakt zu Dell ....... . . 75 EU Produktdatenbank für Energielabel und...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise ACHTUNG: Die Verwendung von anderen als in dieser Dokumentation angegebenen Bedienelementen, Anpassungen oder Verfahren kann zu Schock-, elektrischen und/oder mechanischen Gefahren führen. • Stellen Sie den Monitor auf eine feste Oberfläche und behandeln Sie ihn vorsichtig. Der Bildschirm ist zerbrechlich und kann beschädigt werden, wenn er fallen gelassen oder hart getroffen wird. -
Seite 7: Über Ihren Monitor
Über Ihren Monitor Lieferumfang Der Monitor wird mit den in der unteren Tabelle gezeigten Artikeln geliefert. Falls ein Artikel fehlt, wenden Sie sich an den technischen Support von Dell. Weitere Informationen finden Sie unter Kontakt zu Dell. HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden. - Seite 8 Netzkabel (Je nach Land verschieden) DisplayPort 1.2 Kabel (DisplayPort auf DisplayPort, 1,80 Meter) VGA-Kabel (nur Japan, 1,80 Meter) USB 3.2 Gen1 (5 Gbps) Upstream Kabel (aktiviert die USB-Ports am Monitor, 1,80 Meter) • Kurzanleitung • Sicherheit, Umweltschutz und Bestimmungen 8 │ Über Ihren Monitor...
-
Seite 9: Produktmerkmale
Produktmerkmale Der Dell P2423 Monitor arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Die Monitorfunktionen umfassen: • 60,96 cm (24 Zoll) sichtbarer Bereich (diagonal gemessen). 1920 x 1200 (16:10) Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen. -
Seite 10: Komponenten Und Bedienelemente
Komponenten und Bedienelemente Vorderseite Etikett Beschreibung Netz LED-Anzeige Ein leuchtendes weißes Licht zeigt an, dass der Monitor eingeschaltet ist und normal funktioniert. Ein blinkendes weißes Licht zeigt an, dass sich der Monitor im Standbymodus befindet. 10 │ Über Ihren Monitor... -
Seite 11: Rückseite
Bestimmungen Stand Entriegelungstaste Löst den Ständer vom Monitor. Strichcode, Seriennummer und Nehmen Sie auf dieses Etikett Bezug, Service Tag Etikett wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. Ein/Aus-Taste Zum Ein-/Ausschalten des Monitors. Joystick Zur Steuerung des OSD-Menüs. Weitere Informationen finden Sie... -
Seite 12: Seitenansicht
Seitenansicht Ansicht von unten Ansicht von unten ohne Monitor-Standfuß Etikett Beschreibung Verwenden Schlitz für Sichern Sie den Monitor mit einem Schloss Sicherheitsschloss (nicht im Lieferumfang enthalten). (basierend auf Kensington Security Slot™) Netzkabelanschluss Schließen Sie das Netzkabel an (im Lieferumfang des Monitors enthalten). 12 │... - Seite 13 DisplayPort Verbinden Sie Ihren Computer mit dem DisplayPort Kabel (im Lieferumfang des Monitors enthalten). HDMI-Port Schließen Sie Ihren Computer mit dem HDMI-Kabel an. Stand-Lock-Funktion Befestigen Sie den Ständer am Monitor mit M3 x 6 mm Schrauben (nicht im Lieferumfang enthalten). DVI-Port Schließen Sie Ihren Computer mit dem DVI- Kabel an.
-
Seite 14: Technische Daten Des Monitors
Technische Daten des Monitors Modell P2423 Bildschirmtyp Aktiv-Matrix-TFT-LCD Panel-Technologie In Plane Switching Technologie Seitenverhältnis 16:10 Sichtbares Bild Diagonale 609,60 mm (24 Zoll) Breite (aktiver Bereich) 518,40 mm (20,41 Zoll) Höhe (aktiver Bereich) 324,00 mm (12,76 Zoll) Gesamtbereich 167961,60 mm (260,34 Zoll... -
Seite 15: Angaben Zur Auflösung
Regulierbarkeit Höhenverstellbarer 150 mm Ständer Neigung -5° bis 21° Schwenkbar -45° bis 45° Drehung -90° bis 90° Dell Display Manager Bequeme Anordnung und andere wichtige Funktionen Kompatibilität Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich) Angaben zur Auflösung Modell P2423 Horizontalfrequenzen... -
Seite 16: Unterstützte Videomodi
Unterstützte Videomodi Modell P2423 Videoanzeigefähigkeiten (VGA & DVI 480p, 576p, 720p, 1080i, 1080p, FHD & HDMI & DisplayPort Wiedergabe) Voreingestellte Anzeigemodi Anzeigemodus Horizon- Vertikale- Pixeltakt Sync- talfrequenz frequenz (MHz) Polarität (kHz) (Hz) (horizontal/ vertikal) 720 x 400 31,50 70,10 28,30... -
Seite 17: Elektrische Daten
Elektrische Daten Modell P2423 Videoeingangssignale • Analog RGB, 0,7 V ± 5%, positive Polarität, bei 75 Ω Eingangsimpedanz • Digital DVI-D TMDS, 600 mV pro Differentialleitung, positive Polarität, bei 50 Ω Eingangsimpedanz • HDMI 1.4, 600 mV für jede Differentialleitung, 100 Ω... -
Seite 18: Physische Eigenschaften
Japan) • Universal Serial Bus: USB, 9-polig HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den Videokabeln zusammenarbeiten, die mit Ihrem Monitor mitgeliefert werden. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt hat, die Art des Materials, des Steckers und des Prozesses, der zur Herstellung dieser Kabel verwendet wird, garantiert Dell keine Videoleistung für Kabel, die nicht mit Ihrem... - Seite 19 Abmessungen (ohne Ständer) Höhe 348,10 mm (13,70 Zoll) Breite 531,00 mm (20,90 Zoll) Tiefe 53,26 mm (2,10 Zoll) Ständerabmessungen Höhe (verlängert) 410,80 mm (16,17 Zoll) Höhe (zusammengeschoben) 364,00 mm (14,33 Zoll) Breite 245,00 mm (9,65 Zoll) Tiefe 179,57 mm (7,07 Zoll) Sockel 245,00 mm x 173,00 mm (9,65 Zoll x 6,81 Zoll) Gewicht...
-
Seite 20: Umgebungsbedingungen
Umgebungsbedingungen Modell P2423 Kompatible Standards • ENERGY STAR zertifizierter Monitor • EPEAT registriert, falls zutreffend. EPEAT Registrierung ist je nach Land unterschiedlich. Siehe www.epeat.net für Registrierungsstatus nach Land. • RoHS-konform • TCO Certified und TCO Certified Edge • Mit Ausnahme der externen Kabel sind keine bromierten Flammschutzmittel (BFR) und kein Polyvinylchlorid (PVC) (enthält keine Halogene) enthalten... -
Seite 21: Pinbelegung
Pinbelegung DisplayPort-Anschluss Seite mit 20 Stiften des Nummer angeschlossenen Signalkabels ML3 (n) ML3 (p) ML2 (n) ML2 (p) ML1 (n) ML1 (p) ML0 (n) ML0 (p) AUX (p) AUX (n) Hot-Plug-Erkennung Re-PWR +3,3 V DP_PWR Über Ihren Monitor │ 21... -
Seite 22: Hot-Plug-Erkennung
HDMI-Anschluss Seite mit 19 Stiften des Nummer angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2, Abschirmung TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1, Abschirmung TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0, Abschirmung TMDS DATA 0- TMDS CLOCK+ TMDS CLOCK, Abschirmung TMDS CLOCK- Reserviert (am Gerät nicht... - Seite 23 DVI-Anschluss Seite mit 24 Stiften des Nummer angeschlossenen Signalkabels TMDS RX2- TMDS RX2+ TMDS-Masse Erdfrei Erdfrei DDC-Takt DDC-Daten Erdfrei TMDS RX1- TMDS RX1+ TMDS-Masse Erdfrei Erdfrei +5 V/+3,3 V-Stromversorgung Selbsttest Hot-Plug-Erkennung TMDS RX0- TMDS RX0+ TMDS-Masse Erdfrei Erdfrei TMDS-Masse TMDS-Takt + TMDS-Takt - Über Ihren Monitor │...
-
Seite 24: Plug & Play-Unterstützung
VGA-Anschluss Seite mit 15 Stiften des Nummer angeschlossenen Signalkabels Video, rot Video, grün Video, blau Selbsttest Masse, R Masse, G Masse, B Computer 5 V / 3,3 V Masse, Sync DDC-Daten H-Sync V-Sync DDC-Takt Plug & Play-Unterstützung Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die... -
Seite 25: Universal Serial Bus (Usb) Schnittstelle
Universal Serial Bus (USB) Schnittstelle Dieser Abschnitt informiert Sie über die USB-Ports am Monitor. SuperSpeed USB 5 Gbps (USB 3.2 Gen1) Übertragungsge- Datenrate Maximal unterstützte Leistung schwindigkeit Super-Speed 5 Gbps 5 V/0,9 A (Max, jeder Port) High-Speed 480 Mbps 5 V/0,9 A (Max, jeder Port) Volle Geschwindigkeit 12 Mbps 5 V/0,9 A (Max, jeder Port) -
Seite 26: Usb 3.2 Gen1 (5 Gbps) Downstream Anschluss
Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf www.dell.com/pixelguidelines. 26 │ Über Ihren Monitor... -
Seite 27: Ergonomie
Ergonomie VORSICHT: Unsachgemäßer oder längerer Gebrauch der Tastatur kann zu Verletzungen führen. VORSICHT: Wenn Sie den Bildschirm über längere Zeiträume nutzen, kann dies zu einer Überanstrengung der Augen führen. Beachten Sie aus Gründen des Komforts und der Effizienz die folgenden Richtlinien bei der Einrichtung und Nutzung Ihres Computerarbeitsplatzes: •... - Seite 28 • Lassen Sie bei der Verwendung von Tastatur oder Maus immer Platz für Ihre Hände. • Lassen Sie Ihre Oberarme auf beiden Seiten natürlich ruhen. • Stellen Sie sicher, dass Ihre Füße flach auf dem Boden liegen. • Achten Sie beim Sitzen darauf, dass das Gewicht Ihrer Beine auf Ihren Füßen liegt und nicht auf dem vorderen Teil Ihres Sitzes.
-
Seite 29: Handhabung Und Bewegung Ihres Monitors
Handhabung und Bewegung Ihres Monitors Um sicherzustellen, dass der Monitor beim Anheben oder Bewegen sicher gehandhabt wird, befolgen Sie die unten genannten Richtlinien: • Schalten Sie Ihren Computer und den Monitor aus, bevor Sie den Monitor bewegen oder anheben. • Trennen Sie alle Kabel vom Monitor. •... -
Seite 30: Hinweise Zur Wartung
Beim Auspacken, Reinigen und beim allgemeinen Umgang mit dem Monitor halten Sie sich am besten an die nachstehenden Hinweise: • Befeuchten Sie zur Reinigung Ihres Dell Monitor Bildschirms ein weiches, sauberes Tuch leicht mit Wasser. Verwenden Sie nach Möglichkeit spezielle, für den Dell Monitor Bildschirm geeignete Bildschirmreinigungstücher oder... - Seite 31 Scheuermitteln, Alkohol, Druckluft oder Reinigungsmitteln jeglicher Art führen zu einem kundeninduzierten Schaden (CID). Ein CID wird nicht durch die Standardgarantie von Dell abgedeckt. • Falls Ihnen beim Auspacken Ihres Monitors ein weißes Pulver auffallen sollte, wischen Sie es einfach mit einem Tuch ab.
-
Seite 32: Monitor Einrichten
Monitor einrichten Ständer anbringen HINWEIS: Der Ständer wird im Werk bei der Auslieferung nicht montiert. HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden. - Seite 33 5. Heben Sie die Schutzabdeckung wie gezeigt hoch, um auf den VESA Bereich für das Zusammensetzen des Ständers zuzugreifen. 6. Befestigen Sie den Ständer am Monitor. a. Passen Sie die Vertiefung an der Rückseite des Monitors in die beiden Nasen am Oberteil des Ständers ein. b.
- Seite 34 7. Halten Sie den Ständer fest und heben Sie den Monitor vorsichtig an, und legen Sie ihn dann auf eine ebene Fläche. HINWEIS: Heben Sie den Monitor vorsichtig an, um ein Abrutschen oder Herunterfallen zu vermeiden. 8. Entfernen Sie die Schutzabdeckung vom Monitor. 34 │...
-
Seite 35: Monitor Anschließen
ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den von Dell gelieferten Kabeln zusammenarbeiten. Dell übernimmt keine Garantie für die Videoqualität und die Leistung bei Verwendung von Kabeln anderer Hersteller. -
Seite 36: Displayport (Displayport Auf Displayport) Kabel Anschließen
DisplayPort (DisplayPort auf DisplayPort) Kabel anschließen HDMI-Kabel anschließen (optional) VGA-Kabel anschließen (optional) 36 │ Monitor einrichten... -
Seite 37: Dvi-Kabel Anschließen (Optional)
DVI-Kabel anschließen (optional) Anschluss des USB 3.2 Gen1 (5 Gbps) Kabels Ihre Kabel verlegen Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor anschließen), führen Sie die Kabel wie oben gezeigt ordentlich durch den Kabelschacht. Monitor einrichten │ 37... -
Seite 38: Ihren Monitor Mit Kensington Schloss (Optional) Sichern
Ihren Monitor mit Kensington Schloss (optional) sichern Der Schlitz für das Sicherheitsschloss befindet sich an der Unterseite des Monitors (siehe Schlitz für Sicherheitsschloss (basierend auf Kensington Security Slot™)). Sichern Sie Ihren Monitor mit dem Kensington Sicherheitsschloss an einem Tisch. Weitere Informationen zur Verwendung des Kensington Schlosses (separat erhältlich) finden Sie in der Dokumentation, die mit dem Schloss ausgeliefert wird. -
Seite 39: Entfernen Des Monitorständers
Entfernen des Monitorständers HINWEIS: Damit der LCD Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einen sauberen Untergrund gelegt wird. HINWEIS: Die folgenden Anweisungen beziehen sich nur auf das Entfernen des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer entfernen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden. -
Seite 40: Vesa Wandmontageset (Optional)
VESA Wandmontageset (optional) (Schraubenabmessung: M4 x 10 mm) Lesen Sie die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung. 1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen auf einem stabilen, ebenen Arbeitstisch. 2. Entfernen Sie den Ständer (siehe Entfernen des Monitorständers.) 3. -
Seite 41: Monitor Bedienen
Monitor bedienen Monitor einschalten Drücken Sie auf die Ein/Aus-Taste, um den Monitor einzuschalten. Verwendung der Joystick Steuerung Verwenden Sie die Joystick Steuerung an der Rückseite des Monitors, um On- Screen Display (OSD) Einstellungen vorzunehmen. 1. Drücken Sie den Joystick, um den Menüstarter zu starten. 2. -
Seite 42: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)
Joystick Beschreibung • Wenn kein OSD auf dem Bildschirm angezeigt wird, drücken Sie den Joystick, um den Menüstarter zu starten. Siehe Zugriff auf Menüstarter. • Drücken Sie den Joystick, wenn das OSD angezeigt wird, um die Auswahl zu bestätigen oder die Einstellungen zu speichern. •... -
Seite 43: Verwendung Der Navigationstasten
Wenn Sie den Joystick nach links oder rechts bewegen, um zwischen den Verknüpfungsfunktionen umzuschalten, wird das ausgewählte Element hervorgehoben und in die mittlere Position verschoben. Drücken Sie den Joystick, um sein Untermenü aufzurufen. • Eingabe-Quelle: Zur Auswahl aus einer Liste von Videosignalen, die mit Ihrem Monitor verbunden Verknüpfungs- sein können. -
Seite 44: Zugriff Auf Das Menüsystem
Zugriff auf das Menüsystem HINWEIS: Drücken Sie den Joystick, nachdem Sie die Einstellungen angepasst haben, um die Änderungen zu speichern, bevor Sie zu einem anderen Menü wechseln oder das OSD-Menü verlassen. Symbol Menü und Beschreibung Untermenüs Helligkeit/ Stellt die Helligkeit und den Kontrast des Monitors Kontrast ein. - Seite 45 Auto- Auch wenn Ihr Computer beim Starten Ihren Monitor Anpassung erkennt werden die Anzeigeeinstellungen für die Anwendung mit Ihrer bestimmten Installation mit der Funktion der Auto-Anpassung optimiert. Mit Auto-Anpassung kann der Monitor selber auf das ankommende Videosignal eingestellt werden. Nach der Verwendung von Auto-Anpassung können Sie Ihren Monitor mit den Reglern Pixeluhr (Grob) und Phase (Fein) unter Display Einstellungen weiter abstimmen.
- Seite 46 Eingabe- Verwenden Sie Eingabe-Quelle, um zwischen Quelle verschiedenen Videosignalen auszuwählen, die eventuell an Ihrem Monitor angeschlossen sind. Wählen Sie VGA-Eingang, wenn Sie die VGA Anschluss nutzen. Drücken Sie den Joystick, um die Auswahl zu bestätigen. DVI-D Wählen Sie DVI-D-Eingang, wenn Sie die DVI-D Anschluss nutzen.
- Seite 47 Eingabe- Stellt die Eingangseinstellungen des Monitors auf die Quelle werkseitigen Voreinstellungen zurück. zurücks. Farbe Mit Farbe stellen Sie den Farbeneinstell-Modus ein. Vorein- Ermöglicht Ihnen die Auswahl aus der Liste gestellte voreingestellter Farbmodi. Drücken Sie den Joystick, Modi um die Auswahl zu bestätigen. •...
- Seite 48 Vorein- • Spiel: Zum Laden der idealen Farbeinstellungen für gestellte die meisten Gaming-Anwendungen. Modi • Warm: Stellt Farben bei niedrigeren Farbtemperaturen dar. Der Bildschirm erscheint wegen eines roten/gelben Farbtons wärmer. • Kühl: Stellt Farben bei höheren Farbtemperaturen dar. Der Bildschirm erscheint wegen eines blauen Farbtons kühler.
- Seite 49 Eingangsfarb- format *Wenn VGA Eingang ausgewählt ist. Farbton Diese Funktion kann die Farbe des Videobildes in Richtung Grün bzw. Violett ändern. Mit dieser Funktion können Sie den Hautfarbton einstellen. Bewegen Sie den Joystick zur Einstellung des Farbtonpegels zwischen '0' und '100'. HINWEIS: Diese Funktion ist nur verfügbar, wenn Sie den voreingestellten Modus Film oder Spiel auswählen.
- Seite 50 Display Mit Display werden die Bilder angepasst. Längen-/ Stellt das Seitenverhältnis auf 16:10, 4:3 oder 5:4. Seitenver- hältnis Horizontale Bewegen Sie den Joystick, um das Bild nach links oder Position rechts zu verschieben (min. 0 / max. 100). HINWEIS: Die Funktion ist nur für den VGA-Eingang verfügbar.
- Seite 51 Phase Falls mit der Phase Einstellung keine zufriedenstellenden Resultate erreicht werden, nehmen Sie die Einstellung mit der Pixeluhr (grob) und danach wiederum mit der Phase (fein) vor. HINWEIS: Die Funktion ist nur für den VGA-Eingang verfügbar. Reaktionszeit Ermöglicht Ihnen die Einstellung der Reaktionszeit auf Normal oder Schnell.
- Seite 52 Timer Hiermit können Sie festlegen, für wie lange das OSD nach der letzten Betätigung des Joysticks aktiviert bleibt. Bewegen Sie den Joystick zur Anpassung des Reglers in 1-Sekunden-Schritten im Bereich von 5 bis 60 Sekunden. Sperre Wenn die Steuertasten am Monitor gesperrt sind, können Sie verhindern, dass Personen auf die Bedienelemente zugreifen.
- Seite 53 Sperre HINWEIS: Zum Entsperren bewegen den Joystick nach oben/unten/links/rechts und halten Sie ihn 4 Sekunden lang nach links und drücken Sie dann den Joystick, um die Entsperrung zu bestätigen und das Einblendmenü zu schließen. Menü Zum Rücksetzen aller OSD-Einstellungen auf die zurücks.
- Seite 54 Ermöglicht Ihnen die Aktivierung oder Deaktivierung der USB-Funktion während des Monitor Standbymodus. Personalisie- Setzt im Menü Individualisieren sämtliche Einstellungen auf die Standardwerte zurück. rücksetzen Weiteres Hiermit können Sie OSD-Einstellungen anpassen, z.B. DDC/CI, LCD-Konditionierung, usw. Info Anzeigen Zeigt die aktuellen Einstellungen des Monitors an. 54 │...
- Seite 55 DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht Ihnen die Anpassung der Monitoreinstellungen über Software auf Ihrem Computer. Diese Funktion kann durch Auswählen von Aus deaktiviert werden. Für die besten Resultate sowie für die optimale Leistung Ihres Monitors aktivieren Sie diese Funktion. LCD- Zum Reduzieren von geringen Bildverzerrungen.
- Seite 56 Servicemark- Zeigt die Servicekennung des Monitors an. Diese ierung Zeichenfolge wird benötigt, wenn Sie nach telefonischem Support suchen, Ihren Garantiestatus überprüfen, Treiber auf der Webseite von Dell aktualisieren usw. Selbstdiag- Startet den folgenden Selbstdiagnoseprozess: nose 1. Wenn er gestartet wird, erscheint ein grauer Bildschirm.
-
Seite 57: Osd-Warnmeldung
OSD-Warnmeldung Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt: Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den Technische Daten des Monitors finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen. - Seite 58 Wenn Sie die Standardeinstellung für USB das erste Mal ändern, erscheint die folgende Meldung: HINWEIS: Wenn Sie Ja wählen, erscheint die Meldung beim nächsten Mal nicht, wenn Sie die USB Einstellung ändern. Wenn Sie eine Werksrückstellung durchführen, wird die Meldung erneut angezeigt. Die folgende Meldung erscheint, wenn der Monitor in den Standbymodus wechselt: Durch Aktivieren des Computers und Aufwecken des Monitors erhalten Sie wieder Zugriff auf das OSD.
- Seite 59 Das OSD kann nur im Normalbetriebsmodus funktionieren. Wenn Sie den Joystick während des Standbymodus drücken, erscheint je nach ausgewähltem Eingang die folgende Meldung: Aktivieren Sie den Computer, damit der Monitor auf das zugreifen kann. HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.
- Seite 60 Wenn Sie Ja zur Wiederherstellung der Standardeinstellungen auswählen, wird die folgende Meldung angezeigt: Unter Problemlösung finden Sie weitere Informationen. 60 │ Monitor bedienen...
-
Seite 61: Maximale Auflösung Einstellen
Version aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell: Falls Sie einen Dell Desktop oder Laptop besitzen: • Besuchen Sie https://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden Sie den aktuellsten Treiber für Ihre Grafikkarte herunter. -
Seite 62: Kippen, Schwenken Und Höhenverstellung
Kippen, Schwenken und Höhenverstellung HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden. -
Seite 63: Monitor Drehen
Monitor drehen Bevor Sie den Monitor drehen, sollte der Monitor komplett vertikal ausgezogen (Höhenverstellung) und geneigt sein, damit der untere Rand des Monitors nicht an der Aufstellfläche anschlägt. Im Uhrzeigersinn drehen Monitor bedienen │ 63... -
Seite 64: Entgegen Dem Uhrzeigersinn Drehen
Entgegen dem Uhrzeigersinn drehen HINWEIS: Um die Anzeige-Rotierung-Funktion (Querformat/ Hochformat) mit Ihrem Dell-Computer nutzen zu können, benötigen Sie einen aktualisierten Grafikkartentreiber, der nicht mit dem Monitor geliefert wird. Zum Herunterladen des Grafikkartentreibers besuchen www.dell.com/support und schauen im Download Bereich unter Videotreiber nach den neuesten Treiberaktualisierungen. -
Seite 65: Anzeigerotation-Einstellungen Ihres Systems Anpassen
Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation- Einstellungen Ihres Systems mit den folgenden Schritten anpassen. HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafiktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu... -
Seite 66: Problemlösung
Problemlösung ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1. -
Seite 67: Allgemeine Probleme
Allgemeine Probleme In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen: Allgemeine Beschreibung Mögliche Lösungen Symptome Kein Bild/ Kein Bild • Achten Sie darauf, dass das Betriebsanzeige- Videosignalkabel richtig und fest an LED leuchtet Monitor und Computer angeschlossen nicht ist. - Seite 68 Bildpunkte weist Punkte auf wieder ein. • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf den Dell-Internetseiten: www.dell.com/ pixelguidelines. 68 │ Problemlösung...
- Seite 69 Punkte auf • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf den Dell-Internetseiten: www.dell.com/ pixelguidelines. Helligkeitsprob- Bild zu dunkel •...
- Seite 70 Horizontale/ Bild weist eine • Setzen Sie den Monitor auf die vertikale Linien oder mehrere Werkseinstellungen zurück. Linien auf • Führen Sie Auto-Anpassung über das OSD aus. • Passen Sie die Phase und Pixeluhr Steuerungen über das OSD an. • Führen Sie den Monitor-Selbsttest (siehe Selbsttest) aus und prüfen Sie, ob die Linien auch im Selbsttestmodus vorhanden sind.
- Seite 71 Sicherheitsrele- Sichtbare • Verzichten Sie auf eigenmächtige vante Themen Anzeichen von Reparaturversuche. Rauch oder • Wenden Sie sich unverzüglich an Dell. Funken Abschaltprob- Monitor schaltet • Achten Sie darauf, dass das leme sich aus und Videosignalkabel richtig und fest an...
-
Seite 72: Produktspezifische Probleme
Nachbildeffekt Ein schwaches • Stellen Sie den Bildschirm so ein, dass (Eingebranntes Nachbild eines er sich nach einigen Minuten der Bild), verursacht statischen Bildes Inaktivität ausschaltet. Dies kann in den durch längere erscheint auf Energieoptionen von Windows oder im Darstellung von dem Bildschirm Energiesparmodus von Mac eingestellt Standbildern... -
Seite 73: Universal Serial Bus (Usb) Spezifische Probleme
Kein Kein Bild; die LED • Überprüfen Sie die Signalquelle. Eingangssignal, leuchtet weiß auf Vergewissern Sie sich, dass sich der wenn Computer nicht im Energiesparmodus Bedientasten befindet. Dazu bewegen Sie die Maus gedrückt werden oder drücken eine beliebige Taste an der Tastatur. - Seite 74 SuperSpeed SuperSpeed • Überprüfen Sie, ob Ihr Computer SuperSpeed USB 5 Gbps USB 5 Gbps USB 5 Gbps (USB 3.2 Gen1)-kompatibel ist. (USB 3.2 (USB 3.2 Gen1) • Manche Computer verfügen sowohl über Gen1) Peripheriegeräte USB 3.2-, USB 2.0- als auch über USB 1.1- Schnittstelle sind zu langsam Ports.
-
Seite 75: Anhang
FCC-Erklärung und weitere rechtliche Informationen. Kontakt zu Dell Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800- 999-3355). HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden.
