Inhaltszusammenfassung für Dell P2424HT

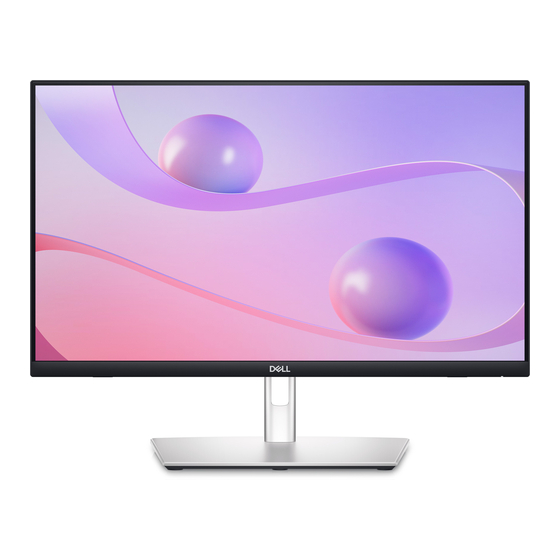

- Seite 1 Dell Touch-USB-C-Hub-Monitor P2424HT Bedienungsanleitung Monitormodell: P2424HT Regulierungsmodell: P2424HTc...
- Seite 2 WARNUNG: Eine WARNUNG zeigt eine mögliche Gefahr von Sachschäden und (lebensgefährlichen) Personenschäden an. © 2023 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken könnten Marken ihrer jeweiligen Inhaber sein.
- Seite 3 Technische Daten des Monitors ....18 *Dell Display Manager......20 Touchscreen .
- Seite 4 Schnellzugriffsanschlüsse verwenden ..61 Dell Power Button Sync (DPBS)....62 Monitor erstmalig für DPBS verbinden....65 DPBS-Funktion verwenden .
- Seite 5 Produktinformationsblatt ....111 Dell kontaktieren ......111...
- Seite 6 Sicherheitshinweise Schützen Sie Ihren Monitor und Ihre persönliche Sicherheit anhand der folgenden Sicherheitshinweise. Sofern nicht anderweitig angegeben, geht jedes Verfahren in diesem Dokument davon aus, dass Sie die mit Ihrem Monitor gelieferten Sicherheitshinweise gelesen haben. HINWEIS: Lesen Sie vor Verwendung des Monitors die mit Ihrem Monitor gelieferten und auf das Produkt gedruckten Sicherheitshinweise.
- Seite 7 • Bestimmte Monitore können über die separat erhältliche VESA-Halterung an der Wand montiert werden. Achten Sie darauf, die richtigen VESA- Spezifikationen entsprechend den Angaben im Abschnitt zur Wandmontage der Bedienungsanleitung zu verwenden. Informationen zu Sicherheitshinweisen finden Sie in den mit Ihrem Monitor gelieferten Informationsdokument zu Sicherheit, Umwelt und Richtlinien.
- Seite 8 Über Ihren Monitor Lieferumfang Die folgende Tabelle zeigt die Liste der mit Ihrem Monitor gelieferten Komponenten. Wenden Sie sich an Dell, falls eine Komponente fehlen sollte. Weitere Informationen finden Sie unter Dell kontaktieren. HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden.
- Seite 9 Netzkabel (variiert je nach Land) HDMI*-Kabel (1,8 Meter) (**nur bei ausgewählten Ländern) DP1.2-Kabel (DP bis DP, 1,8 Meter) Super-Speed-USB-10-Gb/s- (USB 3.2 Gen1) Type-C-zu- Type-C-Upstream-Kabel (C-C- Kabel) (1,8 Meter) Super-Speed-USB-5-Gb/s- (USB 3.2 Gen1) Type-C-zu- Type-A-Upstream-Kabel (C-A- Kabel) (1,8 Meter) • Schnelleinrichtungsanleitung •...
- Seite 10 Produktmerkmale Der Monitor Dell P2424HT hat Aktivmatrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen: • 60,47 cm (23,8 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). • Auflösung von 1920 x 1080 mit Vollbildunterstützung bei niedrigeren Auflösungen. • Integrierter Mono-Lautsprecher (3 W ) x 1.
- Seite 11 WARNUNG: Mögliche Langzeiteffekte der Blaulichtemission von Monitoren können Augenschäden, unter anderem einschließlich Augenermüdung und digitale Augenbelastung, sein. ComfortView Plus-Vollbildunterstützung Funktion dient der Reduzierung der Menge des vom Monitor ausgegebenen blauen Lichts zur Optimierung des Augenkomforts. │ Über Ihren Monitor...
- Seite 12 Übersicht über Einzelteile und Bedienelemente Vorderseite Nummer Beschreibung Netz-LED-Anzeige Das weiße Licht zeigt durch konstantes Leuchten an, dass der Monitor eingeschaltet ist und normal funktioniert. Ein blinkendes weißes Licht zeigt an, dass der Monitor im Standbymodus ist. Ansicht von oben Nummer Beschreibung Integrierter Lautsprecher.
- Seite 13 Zum Ein- oder Ausschalten des Monitors. Strichcode-, Enthält Monitordetails und Support- Seriennummern- und Informationen. Beachten Sie dieses Servicemarkierung-Etikett Etikett, wenn Sie den technischen Kundendienst von Dell kontaktieren müssen. Kabelhaken Zum Verlegen der Kabel. Kabelführungsetikett Zeigt, wie Kabel verlegt werden sollen. Schnellzugriffsklappe.
- Seite 14 Ansicht von der Seite Nummer Beschreibung Verwendung USB 3.2-Downstream-Port Port mit -Akkusymbol unterstützt BC 1.2. USB-C-Downstream-Port Verbinden Sie das mit Ihrem Monitor gelieferte USB-C- (C-C oder C-A) Kabel mit dem Computer. Der Super-Speed-USB- 5-Gb/s- (USB 3.2 Gen1) Type-C- Port unterstützt 5 V/ 3 A. │...
- Seite 15 Ansicht von unten 5 6 7 8 910 Unterseite ohne Monitorständer Nummer Beschreibung Verwendung Schlitz für Sichern Sie Ihren Monitor mit einem Sicherheitsschloss Sicherheitsschloss (separat erhältlich), damit (basierend auf er nicht unberechtigterweise bewegt wird. Kensington Security Slot) Netzanschluss Verbinden Sie das Netzkabel (mit Ihrem Monitor geliefert).
- Seite 16 USB-C-Upstream- Verbinden Sie das mit Ihrem Monitor gelieferte Port USB-C- (C-C oder C-A) Kabel mit dem Computer. Sobald dieses Kabel angeschlossen ist, können Sie die USB- Downstream- Anschlüsse am Monitor und die Touchscreen- Funktion am Monitor nutzen. Dieser Port unterstützt USB Power Delivery, Daten und DisplayPort-Videosignal.
- Seite 17 RJ45-Anschluss Verbindung mit dem Internet. Sie können erst nach Anschluss des USB-C- (C-C oder (10/100/1000 Mb) C-A) Kabels (im Lieferumfang Ihres Monitors enthalten) zwischen Computer und Monitor im Internet surfen (RJ45). Super-Speed-USB-5- Schließen Sie Ihr USB-Gerät an.* Gb/s- (USB 3.2 Gen1) HINWEIS: Damit Sie diesen Port Type-A-Downstream- nutzen können, müssen Sie das...
- Seite 18 Technische Daten des Monitors Bildschirmtyp Aktivmatrix - TFT-LCD Paneltyp In-Plane-Switching-Technologie Längen-/Seitenverhältnis 16:9 Sichtbares Bild Diagonal 604,70 mm Horizontal (aktiver 527,04 mm Bereich) Vertikal (aktiver Bereich) 296,46 mm Bereich 156246,28 mm Native Auflösung und 1920 x 1080 bei 60 Hz Bildwiederholfrequenz Pixelabstand 0,2745 mm x 0,2745 mm Pixel pro Zoll (PPI)
- Seite 19 -5 bis 60° Schwenken -30 bis 30° Schräglage anpassen -4 bis 4° Kabelverwaltung Kompatibilität mit Dell Der Monitor ist mit Dell Display Manager kompatibel Display Manager 2.x* Sicherheit Sicherheitssteckplatz (separat erhältlich) Integrierter Lautsprecher 3 W x 1 │ Über Ihren Monitor...
- Seite 20 Arrange zu, speichern Sie das Layout als Profil und stellen Sie das Profil dann mit Easy Arrange Memory (Easy Arrange-Speicher) automatisch wieder her. 4. Verbinden Sie Ihren Dell-Monitor mit mehreren Quellen und verwalten Sie diese mehrfachen Videoeingänge über Eingabe-Quelle. 5. Passen Sie jede Anwendung über Color Preset (Farbvoreinstellung) mit verschiedenen Farbmodi an.
- Seite 21 Benutzerschnittstelle von Dell Display Manager │ Über Ihren Monitor...
- Seite 22 32768 x 32768 Berührungssteuerung Berührungsmethode Finger, Handschuhe (Latex) Mit Windows 10 und 11, macOS und Linux kompatibel. (iPadOS/iOS/Android OS werden nicht unterstützt) Betriebssystem (Siehe https://www.dell.com/support/home für relevante Treiber und eine Anleitung der Betriebssystem-Kompatibilität) Auflösungsspezifikationen Modus Horizontaler 30 kHz bis 88 kHz...
- Seite 23 Voreingestellte Anzeigemodi Sync- Horizontale Vertikale Pixeluhr Polarität Anzeigemodus Frequenz Frequenz (MHz) (horizontal/ (kHz) (Hz) vertikal) IBM, 720 x 400 31,50 70,10 28,30 VESA, 640 x 480 31,50 59,90 25,20 VESA, 640 x 480 37,50 75,00 31,50 VESA, 800 x 600 37,90 60,30 40,00...
- Seite 24 Elektrische Spezifikationen Modell Videoeingangssignale • HDMI*/DisplayPort 1.2, 600 mV für jede differentielle Leitung, 100 Ohm Eingangsimpedanz je differentiellem Paar • Unterstützt USB-C- (mit DP Alternate Mode) Signaleingang AC-Eingangsspannung/ 100 bis 240 V Wechselspannung / 50 Hz oder 60 Hz Frequenz/Strom ±...
- Seite 25 HINWEIS: Dieser Monitor ist ENERGY-STAR-zertifiziert. Dieses Produkt qualifiziert sich mit den werkseitigen Standardeinstellungen, die über die „Zurücksetzen“-Funktion im OSD-Menü wiederhergestellt werden können, für ENERGY STAR. Durch Änderung der werkseitigen Standardeinstellungen oder Aktivierung weiterer Funktionen könnte sich der Stromverbrauch erhöhen und den Grenzwert von ENERGY STAR überschreiten.
- Seite 26 • Digital: DisplayPort, 20-polig • Digital: HDMI, 19-polig (Kabel nicht inklusive) • Universal Series Bus: Type-C, 24-polig Hinweis: Dell-Monitore sind darauf ausgelegt, optimal mit den im Lieferumfang Ihres Monitors enthaltenen Videokabeln zu laufen. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter...
- Seite 27 Gewicht Gewicht mit Verpackung 10,78 kg Gewicht mit Ständereinheit 8,39 kg und Kabeln Gewicht ohne Ständereinheit 3,86 kg (für eventuelle Wand- oder VESA-Montage - ohne Kabel) Gewicht der Ständereinheit 4,00 kg Frontrahmenglanz Schwarzer Rahmen 2 – 4 Glanzeinheiten │ Über Ihren Monitor...
- Seite 28 Umweltbezogene Eigenschaften Konformität mit Standards • ENERGY-STAR-zertifizierter Monitor. • EPEAT-registriert, wo zutreffend. EPEAT-Registrierung variiert je nach Land. Den Registrierungsstatus je nach Land finden Sie unter www.epeat.net. • RoHS-konform. • TCO Certified und TCO Certified Edge. • BFR-/PVC-freier Monitor (mit Ausnahme der externen Kabel). •...
- Seite 29 Pinbelegungen DisplayPort-Anschluss 20-polige Seite des Pin- angeschlossenen Nummer Signalkabels ML3 (n) Erde ML3 (p) ML2 (n) Erde ML2 (p) ML1 (n) Erde ML1 (p) ML0 (n) Erde ML0 (p) Erde Erde AUX (p) Erde AUX (n) Hot-Plug-Erkennung Re-PWR +3,3 V DP_PWR │...
- Seite 30 HDMI-Anschluss 19-polige Seite des Pin- angeschlossenen Nummer Signalkabels TMDS-Daten 2+ TMDS-Daten 2, Abschirmung TMDS-Daten 2- TMDS-Daten 1+ TMDS-Daten 1, Abschirmung TMDS-Daten 1- TMDS-Daten 0+ TMDS-Daten 0, Abschirmung TMDS-Daten 0- TMDS-Takt+ TMDS-Takt, Abschirmung TMDS-Takt- Reserve (NC am Gerät) DDC-Takt (SCL) DDC-Daten (SDA) DDC/CEC-Erde +5 V-Strom Hot-Plug-Erkennung...
- Seite 31 Universal Serial Bus- (USB) Schnittstelle Dieser Abschnitt liefert Ihnen Informationen über die an Ihrem Monitor verfügbaren USB-Ports. Super-Speed USB 5 Gb/s (USB 3.2 Gen1) Maximale unterstützte Übertragungsgeschwindigkeit Datenrate Leistung (je Anschluss) SuperSpeed 5 Gb/s 4,5 W Hochgeschwindigkeit 480 Mb/s 4,5 W Full-Speed 12 Mb/s 4,5 W...
- Seite 32 USB-Downstream-Anschluss Pin- 9-polige Seite des Nummer Anschlusses Erde SSRX- SSRX+ Erde SSTX- SSTX+ │ Über Ihren Monitor...
- Seite 33 USB-C-Anschluss Pinnummer Signalname Pinnummer Signalname Erde Erde TX1+ TX2+ TX1- TX2- VBUS VBUS SBU1 SBU1 VBUS VBUS RX2- RX1- RX2+ RX1+ Erde Erde USB-Ports • 1 USB-C-Upstream - Unterseite • 2 Super-Speed USB 5 Gb/s (USB 3.2 Gen1) Type-A-Downstream - Unterseite •...
- Seite 34 RJ45-Anschluss (Anschlussseite) Pin- Signal Nummer TD1+ TD1- TD2+ TD2- TD3+ TD3- TD4+ TD4- Erde GRÜN GRÜN GRÜN_GELB GRÜN_GELB │ Über Ihren Monitor...
- Seite 35 Durchschleifen der MAC-Adresse (MAPT) (auf das Etikett des Modells gedruckt), Wake-On-WAN (WOL) aus dem Bereitschaftsmodus (nur S3/S4/S5) und UEFI* PXE-Boot-Funktion [UEFI-PXE-Boot wird an Desktop-PCs von Dell nicht unterstützt (außer bei OptiPlex 7090/3090 Ultra Desktop)]. Diese 3 Funktionen variieren je nach BIOS-Einstellung und Betriebssystemversion. Die Funktionalität kann bei Nicht-Dell-PCs variieren.
- Seite 36 Einsatz des Touch Tool Utility im „Mausmodus“ unterstützt. Die Unterstützung des herkömmlichen Wake On Touch (WOT) gilt für S3- oder Ruhemodus. Touch Tool Utility installieren Beachten Sie zum Herunterladen des Dienstprogrammes von der Dell.com-Website den nachstehenden Link: www.dell.com/support Informationen zur Bedienungsanleitung des Dienstprogrammes.
- Seite 37 Multi-Touch-Monitor unterstützt Identifizierung und Einstellung von Berührungen Einstellung unter Windows 10 und Windows 11: 1. Suchen Sie in Ihrer Laptop- oder Desktop-Werkzeugleiste nach „Control Panel (Systemsteuerung)“. │ Über Ihren Monitor...
- Seite 38 2. Klicken Sie auf „Hardware and Sound (Hardware und Sound)“. 3. Klicken Sie auf “Tablet PC settings (Tablet-PC-Einstellungen)” – „Calibrate the screen for pen or touch input (Bildschirm für Stift- oder Fingereingabe kalibrieren)“. │ Über Ihren Monitor...
- Seite 39 4. Klicken Sie auf „Setup (Einrichtung)“. │ Über Ihren Monitor...
- Seite 40 5. Identifizieren Sie die Bildschirme für Stift- oder Fingereingabe – wählen Sie → Touch input (Berührungseingabe). 6. Befolgen Sie die Anzeige Ihres Systems zur Identifizierung von Multi-Touch. a. Wenn der Monitor dem von Ihnen gewünschten entspricht, berühren Sie den Monitor mit Ihrem Finger. b.
- Seite 41 2. Identifizieren Sie jeden Touchmonitor entsprechend der Anzeige. Berühren und halten Sie das Kreuz, bis der Kreis blau wird. Wenn es sich nicht um einen Touchscreen handelt, klicken Sie mit der Maus auf Weiter oder drücken Sie Option + x. │...
- Seite 42 3. Klicken Sie in UPDD Daemon auf Console (Konsole) und wählen Sie, welcher P2424HT als Hauptdisplay der Hauptcontroller sein soll. │ Über Ihren Monitor...
- Seite 43 Bei der Herstellung eines LCD-Monitors kommt es nicht selten vor, dass ein oder mehrere Pixel einen unveränderlichen Zustand einnehmen; dies sieht man kaum und wirkt sich nicht auf Qualität oder Nutzbarkeit des Anzeigegerätes aus. Weitere Informationen zur Qualitäts- und Pixelrichtlinie von Dell-Monitoren finden Sie unter www.dell.com/pixelguidelines. │...
- Seite 44 Ergonomie ACHTUNG: Unsachgemäße oder längere Nutzung der Tastatur kann zu Verletzungen führen. ACHTUNG: Längere Betrachtung des Monitors kann die Augen überlasten. Beachten Sie für Komfort und Effizienz die folgenden Richtlinien bei der Einrichtung und Verwendung Ihrer Workstation: • Positionieren Sie Ihren Computer so, dass sich Monitor und Tastatur beim Arbeiten direkt vor Ihnen befinden.
- Seite 45 • Stellen Sie beim Sitzen sicher, dass das Gewicht Ihrer Beine auf Ihren Füße und nicht auf dem vorderen Bereich Ihres Stuhls ruht. Passen Sie die Stuhlhöhe an oder nutzen Sie eine Fußstütze, falls dies zur Wahrung einer angemessenen Haltung erforderlich ist. •...
- Seite 46 • Halten Sie den Monitor beim Anheben und Transportieren am unteren Rand und an der Seite sicher fest, ohne übermäßigen Druck anzuwenden. • Achten Sie beim Anheben oder Transportieren des Monitors darauf, dass der Bildschirm von Ihnen weg zeigt. Drücken Sie zur Vermeidung von Kratzern oder Schäden nicht auf die Anzeigefläche.
- Seite 47 Beachten Sie für ein bewährtes Vorgehen beim Auspacken, Reinigen oder Handhaben Ihres Monitors die nachstehend aufgelisteten Anweisungen: • Reinigen Sie Ständerbaugruppe, Bildschirm und Gehäuse Ihres Dell-Monitors mit einem leicht mit Wasser angefeuchteten Tuch. Verwenden Sie bei Verfügbarkeit ein Bildschirmreinigungstuch oder eine für Dell-Monitore geeignete Lösung.
- Seite 48 • Sollten Sie beim Auspacken Ihres Monitors ein weißes Pulver bemerken, wischen Sie es mit einem Tuch weg. • Gehen Sie sorgsam mit Ihrem Monitor um, da Kratzer und weiße Schrammen bei einem dunkelfarbigen Monitor stärker auffallen als bei einem hellen. •...
- Seite 49 Ihren Monitor einrichten Ständer anbringen HINWEIS: Der Ständer ist bei Auslieferung nicht werkseitig installiert. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Wenn Sie einen von einer anderen Quelle erworbenen Ständer anbringen, befolgen Sie die Einrichtungsanweisungen im Lieferumfang des Ständers.
- Seite 50 HINWEIS: Stellen Sie vor Anbringung der Ständerbaugruppe am Display sicher, dass die Lasche der Frontblende geöffnet wird, um Platz für die Montage zu bieten. 4. Heben Sie die Abdeckung wie abgebildet zur Freilegung des VESA-Bereichs zur Ständermontage. 5. Ständer am Display anbringen. a.
- Seite 51 6. Richten Sie die hervorstehenden Blöcke der Ständerbasis an dem entsprechenden Schlitz am Ständer aus. 7. Stecken Sie die Blöcke an der Ständerbasis vollständig in den Ständersteckplatz. 8. Heben Sie den Schraubengriff und drehen Sie die Schraube im Uhrzeigersinn. 9. Klappen Sie den Schraubengriff flach in die Aussparung, nachdem Sie die Schraube vollständig festgezogen haben.
- Seite 52 11. Entfernen Sie die Abdeckung vom Monitor. HINWEIS: Bewahren Sie die EPE-Schaumstoffabdeckung als Schutzdecke auf, wenn Sie den Monitor zur Anbringung der Kabel mit der Bildschirmseite nach unten ablegen. │ Ihren Monitor einrichten...
- Seite 53 Kabel verlegen ACHTUNG: Platzieren Sie den Monitor auf einem flachen, sauberen und weichen Untergrund, damit der Bildschirm nicht verkratzt wird. Sie können die EPE-Schaumstoffabdeckung als Schutzdecke verwenden. • Breiten Sie die Monitorschutzdecke auf einem flachen Untergrund aus. • Legen Sie den Monitor mit der Bildschirmseite nach unten darauf. •...
- Seite 54 Fall 4. Notebook/Desktop mit USB-A USB-A- und DisplayPort/HDMI- Ports nur bei ausgewählten Ländern im Lieferumfang enthalten. Falls Ethernet-Netzwerk verfügbar ist. Nur von Dell ausgewählte Plattform. Unter dell.com finden Sie DPBS- Kompatibilitätsmodelle. Wenn USB-C-Docking auch PC-Aufladung unterstützt. │ Ihren Monitor einrichten...
- Seite 55 Kabelabdeckung anbringen Kabelabdeckung anbringen: • Platzieren Sie die Kabelabdeckung am Kartensteckplatz. • Befolgen Sie die Pfeilrichtung und drücken Sie die Kabelabdeckung fest, bis sie einrastet. │ Ihren Monitor einrichten...
- Seite 56 Neigen, schwenken und Schräglage verstellen HINWEIS: Die Abbildungen dienen nur der Veranschaulichung. Das Aussehen des Polsters kann abweichen. Neigung Mit dem am Monitor angebrachten Ständer können Sie den Monitor auf einen komfortablen Betrachtungswinkel und Arbeitswinkel für die Berührungseingabe einstellen. Neigungswinkel zwischen -5° bis +60°. 60°...
- Seite 57 Schräglage anpassen Schräglagenverstellwinkel zwischen +4° bis -4°. HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht. │ Ihren Monitor einrichten...
- Seite 58 Ihren Monitor anschließen WARNUNG: Befolgen Sie die Sicherheitshinweise, bevor Sie eines der Verfahren in diesem Abschnitt beginnen. HINWEIS: Dell-Monitore sind auf optimalen Betrieb mit von Dell gelieferten Eingangskabeln ausgelegt. Dell kann Videoqualität und Leistung nicht garantieren, wenn keine Dell-Kabel verwendet werden.
- Seite 59 USB-C- (C-A) Kabel anschließen HDMI USB-C USB 3.2 USB-C HINWEIS: Die Berührungseingabe funktioniert nur, wenn das mitgelieferte USB-C-C-zu-USB-C-A-Kabel zwischen dem Upstream- USB-C-Anschluss des Monitors und dem Computer verbunden ein. DisplayPort- (DisplayPort zu DisplayPort) Kabel anschließen HDMI USB-C DP 1.2 DP 1.2 HDMI-Kabel anschließen (optional) HDMI USB-C...
- Seite 60 3. Verbinden Sie die Netzkabel Ihres Computers und Monitors mit einer Steckdose. │ Ihren Monitor einrichten...
- Seite 61 Schnellzugriffsanschlüsse verwenden 1. Verbinden Sie das USB-C- (C-C) oder USB-C- (C-A) Kabel von Ihrem Monitor mit dem Computer. 2. Drücken Sie auf die Mitte der Schnellzugriffsklappe nahe der inneren Öffnung, bis ein Klickgeräusch ertönt. Die Klappe rastet ein und bleibt offen. 3.
- Seite 62 Dell Power Button Sync (DPBS) Ihr Monitor verfügt über die Funktion Dell Power Button Sync (DPBS), damit Sie den Betriebsstatus des PC-Systems über die Ein-/Austaste des Monitors steuern können. Diese Funktion wird bei Dell-Plattformen mit integrierter DPBS-Funktion nicht unterstützt. Sie wird nur über die USB-C-Schnittstelle unterstützt.
- Seite 63 2. Wählen Sie Hardware and Sound (Hardware und Sound) gefolgt von Power Options (Betriebsoptionen). 3. Navigieren Sie zu System Settings (Systemeinstellungen). │ Ihren Monitor einrichten...
- Seite 64 4. Im Auswahlmenü von When I press the power button (Wenn ich die Ein-/Austaste drücke) stehen mehrere Optionen zur Auswahl,und zwar Do nothing (Nichts tun)/Sleep (Ruhezustand)/Hibernate (Tiefschlaf)/ Shut down (Abschalten). Sie können Sleep (Ruhezustand)/Hibernate (Tiefschlaf)/Shut down (Abschalten) wählen. HINWEIS: Wählen Sie nicht „Nichts unternehmen“. Andernfalls kann sich die Ein-/Austaste des Monitors den Betriebszustand des PC- Systems nicht synchronisieren.
- Seite 65 4. Sowohl Monitor als auch PC schalten sich normalerweise aus, ausgenommen der Plattform Dell OptiPlex 7090/3090 Ultra. 5. Wenn Sie die Plattform Dell OptiPlex 7090/3090 Ultra verbinden, sehen Sie möglicherweise, dass sich Monitor und PC vorübergehend einschalten. Warten Sie einen Augenblick (ca. 6 Sekunden) und PC und Monitor schalten sich aus.
- Seite 66 Initial system power state (OFF) Connect USB-C cable USB-C USB-C * Nicht alle Dell-PC-Systeme unterstützen das Aufwecken der Plattform über den Monitor. * Nach Anschluss des USB-C-Kabels können Sie durch Drücken einer Tastaturtaste oder Bewegen der Maus für das System im Bedarfsfall den Startvorgang fortsetzen.
- Seite 67 Wenn Sie die Ein-/Austaste des Monitors oder die Ein-/Austaste des PCs drücken, ist der Monitor-/PC-Zustand wie folgt: Initial monitor power state (ON) New power state of monitor (OFF) USB-C New power state of system (OFF) Initial system power state (ON) USB-C Press PC/Monitor power button USB-C...
- Seite 68 Press and hold 10s PC will shut down Monitor für USB-C verbinden Die Dell-PC*-Ultra-Plattform hat zwei USB-C-Ports, sodass der Betriebsstatus von Monitor 1 und Monitor 2 mit dem PC synchronisiert werden kann. Wenn der PC und zwei Monitore in einem anfänglich eingeschalteten Zustand verbunden sind, schalten sich durch Drücken der Ein-/Austaste an Monitor 1 oder...
- Seite 69 *Achten Sie darauf, den Dell-PC auf DPBS-Unterstützung zu prüfen. HINWEIS: DPBS unterstützt nur den USB-C-Upstream-Port. USB-C System power state (ON) USB-C Port 1 Monitor 1 USB-C Port 2 USB-C Monitor 2 Press power button on Monitor 1 or 2 USB-C...
- Seite 70 Achten Sie darauf, USB-C Ladung 90 W auf An im Aus Modus zu setzen. Wenn der PC und zwei Monitore in einem anfänglich ausgeschalteten Zustand verbunden sind, schalten sich durch Drücken der Ein-/Austaste an Monitor 1 oder Monitor 2 PC, Monitor 1 und Monitor 2 ein. USB-C System power state (OFF) USB-C...
- Seite 71 Ihren Monitor mit einem Kensington-Schloss sichern (optional) Der Schlitz für das Sicherheitsschloss befindet sich an der Unterseite des Monitors. (siehe Schlitz für Sicherheitsschloss). Sichern Sie Ihren Monitor über das Kensington-Sicherheitsschloss an einem Tisch. Weitere Informationen zur Nutzung des Kensington-Schlosses (separat erhältlich) finden Sie in der mit dem Schloss gelieferten Dokumentation.
- Seite 72 Monitorständer abnehmen HINWEIS: Achten Sie darauf, den Monitor auf einen weichen Untergrund zu legen und sorgfältig zu handhaben, damit der LCD- Bildschirm beim Entfernen des Ständers nicht verkratzt. HINWEIS: Die folgenden Schritte gelten spezifisch für die Entfernung des mit Ihrem Monitor gelieferten Ständers. Wenn Sie einen von einer anderen Quelle erworbenen Ständer entfernen, befolgen Sie die Einrichtungsanweisungen im Lieferumfang des Ständers.
- Seite 73 VESA-Wandmontage (optional) DELL P2424HT Flat Panel Monitor /Monitor Plano Panel /Moniteur écran plat /液晶顯示器 DELL P2424HT Model No. /Modelo /N°de modelo /型號/모델명/モデル番号: P2424HTc Flat Panel Monitor /Monitor Plano Panel /Moniteur écran plat /液晶顯示器 정격입력/ Tension d’entrée :100-240V 50/60Hz, 2A Model No. /Modelo /N°de modelo /型號/모델명/モデル番号: P2424HTc 輸入電源:交流電壓100-240伏特, 2安培,50/60赫茲...
- Seite 74 Monitor bedienen ACHTUNG: Vor Verwendung des Monitors sollten Sie den Ständer über Kabelbinder oder ein Seil, der/das das Gewicht des Monitors halten kann, an einer Wand befestigen, damit der Monitor nicht herunterfällt. Cable tie of Cord Cable tie of Cord Monitor einschalten Drücken Sie die Ein-/Austaste zum Einschalten des Monitors.
- Seite 75 Joystick verwenden Nehmen Sie über den Joystick an der Rückseite des Monitors OSD-Anpassungen vor. 1. Drücken Sie zum Einblenden des Menü-Startprogrammes den Joystick. 2. Bewegen Sie den Joystick zum Umschalten zwischen Optionen nach oben/ unten/links/rechts. 3. Drücken Sie zum Bestätigen der Auswahl erneut den Joystick. │...
- Seite 76 Bildschirmmenü (OSD) verwenden Menü-Startprogramm aufrufen Wenn Sie den Joystick verwenden, erscheint das Menü-Startprogramm. Dadurch können Sie auf das OSD-Hauptmenü und Schnellfunktionen zugreifen. Bewegen Sie den Joystick zur Auswahl einer Funktion. Die folgende Tabelle beschreibt die Funktionen des Menü-Startprogrammes: Joystick Beschreibung Zur Auswahl einer Eingangsquelle aus der Liste der Videosignale, die mit Ihrem Monitor verbunden Direkttaste/ Eingabe-...
- Seite 77 Navigationstasten verwenden Bewegen Sie bei eingeblendetem OSD-Hauptmenü zum Navigieren der Einstellungen den Joystick, befolgen Sie die unter dem OSD angezeigten Navigationstasten. Joystick Beschreibung Mit der Aufwärtstaste passen (erhöhen) Sie Elemente im Bildschirmmenü an. Aufwärts Passen Sie die Einträge im Bildschirmmenü mit der Abwärtstaste an (Werte verringern).
- Seite 78 Menüsystem aufrufen HINWEIS: Wenn Sie Einstellungen ändern und dann mit einem anderen Menü fortfahren oder das OSD-Menü beenden, speichert der Monitor automatisch diese Änderungen. Die Änderungen werden auch gespeichert, wenn Sie Einstellungen ändern und dann so lange warten, bis sich das OSD-Menü ausblendet. 1.
- Seite 79 Symbol Menü und Beschreibung Untermenüs Helligkeit/Kontrast Über dieses Menü aktivieren Sie die Helligkeit/ Kontrast-Einstellung. 24 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display Audio Menü Individualisieren Weiteres Beenden Helligkeit Helligkeit passt die Leuchtkraft der Hintergrundbeleuchtung an. Mit der -Taste erhöhen und mit der -Taste verringern Sie die Helligkeit (min.
- Seite 80 USB-C Wählen Sie den USB-C 90W-Eingang, wenn Sie den USB-C-Anschluss verwenden. Drücken Sie zum Bestätigen der Auswahl den Joystick. Wählen Sie den DP-Eingang, wenn Sie den DisplayPort (DP)-Anschluss verwenden. Drücken Sie zum Bestätigen der Auswahl den Joystick. HDMI Wählen Sie-Eingang, wenn Sie den HDMI- Anschluss verwenden.
- Seite 81 Eingänge Ermöglicht Ihnen die Festlegung eines umbenennen voreingestellten Eingangsnamens für die ausgewählte Eingangsquelle. Die voreingestellten Optionen sind PC, PC 1, PC 2, Laptop, Laptop 1 und Laptop 2. Die Standardeinstellung ist Aus. HINWEIS: Wenn Sie eine Umbenennung des USB-C-Eingangs durchführen, bleibt die Wattzahl nach der angegebenen Option erhalten, z.
- Seite 82 Voreingestellte Ermöglicht Ihnen die Auswahl aus der Liste Modi voreingestellter Farbmodi. Drücken Sie zum Bestätigen der Auswahl den Joystick. 24 Monitor Helligkeit/Kontrast Voreingestellte Modi Standard Eingabe-Quelle Eingangsfarbformat Film Farbton Farbe Spiel Sättigung Warm Display Audio Farbe zurücks. Kühl Menü Benutzerfarbe Individualisieren Weiteres Beenden...
- Seite 83 Eingangsfarbformat Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf: • RGB: Wählen Sie diese Option, falls Ihr Monitor mit einem Computer oder Medienplayer verbunden ist, der RGB- Ausgabe unterstützt. • YCbCr: Wählen Sie diese Option, wenn Ihr Medienplayer nur den YCbCr-Ausgang unterstützt.
- Seite 84 Display Verwenden Sie zum Anpassen des Bildes Display. 2X-Monitor Helligkeit/Kontrast Längen-/Seitenverhältnis 16:9 Eingabe-Quelle Schärfe Reaktionszeit Farbe Normal Dell Power Button Sync Display Audio Anzeige zurücks. Menü Individualisieren Weiteres Beenden Längen-/ Stellt das Bildverhältnis auf 16:9, 4:3 oder 5:4 Seitenverhältnis ein.
- Seite 85 Dell Power Button Ermöglicht Ihnen die Steuerung des Sync Betriebszustands des PC-Systems über die Ein-/Austaste des Monitors. HINWEIS: Diese Funktion wird bei Dell-Plattformen mit integrierter DPBS-Funktion nicht unterstützt. Sie wird nur über die USB-C-Schnittstelle unterstützt. Anzeige zurücks. Setzt alle Anzeigeeinstellungen auf die werkseitig voreingestellten Werte zurück.
- Seite 86 Menü Wählen Sie zum Anpassen der OSD- Einstellungen, wie Sprache, Dauer der Menüeinblendung etc., diese Option. 24 Monitor Helligkeit/Kontrast Sprache Deutsch Eingabe-Quelle Transparenz Timer Farbe Sperre Deaktiviert Display Menü zurücks. Audio Menü Individualisieren Weiteres Beenden Sprache Stellt die Bildschirmanzeige auf eine von acht Sprachen ein (English, Español, Français, Deutsch, Português (Brasil), Русский, 简体中...
- Seite 87 Individualisieren 24 Monitor Helligkeit/Kontrast Direkttaste 1 Eingabe-Quelle Eingabe-Quelle Direkttaste 2 Voreingestellte Modi Direkttaste 3 Helligkeit/Kontrast Farbe LED der Ein-/Austaste An im An Modus Display USB-C Ladung 90 W Aus im Aus Modus Audio Sonstige USB-Au adung Aus im Standbymodus Menü Bei Berührung reaktivieren Individualisieren Personalisieren rücksetzen...
- Seite 88 Weiteres Wählen Sie zum Anpassen der Bildschirmmenüeinstellungen, wie DDC/CI, LCD-Behandlung und so weiter, diese Option. 24 Monitor Helligkeit/Kontrast Info Anzeigen Wählen Sie Eingabe-Quelle DDC/CI LCD-Konditionierung Farbe Firmware XXXXXX Display Servicemarkierung XXXXXXX Audio Menü Selbstdiagnose Wählen Sie Individualisieren Sonstige zurücks. Zurücksetzen ENERGY STAR®...
- Seite 89 Zeigt die Firmware-Version Ihres Monitors. Servicemarkierung Zeigt die Servicemarkierung Ihres Monitors. Dieser String wird benötigt, wenn Sie mehr über die Telefonunterstützung erfahren, den Garantiestatus prüfen, die Treiber auf der Dell- Website aktualisieren möchten usw. Selbstdiagnose Hierüber können Sie prüfen, ob Ihr Monitor richtig funktioniert.
- Seite 90 Menü- und Ein-/Austaste sperren Hindert Nutzer am Zugriff oder an der Änderung von OSD-Menüeinstellungen am Display. Standardmäßig ist die Sperrung von Menü- und Ein-/Austaste deaktiviert. Halten Sie zum Zugreifen auf das Sperrmenü die Aufwärts- oder Abwärts- oder Links- oder Rechtstaste vier Sekunden gedrückt. Ein Sperrmenü erscheint rechts unten am Display.
- Seite 91 HINWEIS: Das Freigabemenü ist zugänglich, wenn Menütasten und Ein-/Austaste gesperrt sind. Option wählen: Es gibt drei Sperroptionen. Menü Beschreibung Menü Tasten Wenn Menü Tasten ausgewählt ist, können die OSD- Menüeinstellungen nicht geändert werden. Alle Tasten sind gesperrt, mit Ausnahme der Ein-/Austaste. Ein-/Austaste Wenn Ein-/Austaste ausgewählt ist, kann das Display über die Ein-/Austaste nicht abgeschaltet werden.
- Seite 92 Freigabe von Menütasten und Ein-/Austaste: 1. Halten Sie die Aufwärts- oder Abwärts- oder Links- oder Rechtstaste vier Sekunden gedrückt. Das Freigabemenü erscheint. 2. Wählen Sie das Freigabesymbol zur Freigabe der Tasten am Display. OSD-Warnmeldungen Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint die folgende Meldung: Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt.
- Seite 93 Wenn Sie die Helligkeit beim ersten Mal über die Standardeinstellung hinaus erhöhen, erscheint die folgende Meldung: HINWEIS: Wenn Sie Ja wählen, erscheint die Meldung beim nächsten Ändern der Helligkeitseinstellung nicht. Wenn Sie die Standardeinstellung der Energiesparfunktionen zum ersten Mal ändern, wie z. B. USB-C Ladung 90 W oder Sonstige USB-Aufladung, erscheint die folgende Meldung: HINWEIS: Wenn Sie Ja bei einer der oben erwähnten Funktionen...
- Seite 94 HINWEIS: Die Meldung könnte je nach verbundenem Eingangssignal geringfügig variieren. Falls der USB-C-, DisplayPort- oder HDMI-Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint die folgende Meldung. Kein USB-C-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/P2424HT oder │ Monitor bedienen...
- Seite 95 Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/P2424HT oder Kein HDMI-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/P2424HT HINWEIS: Die Meldung könnte je nach verbundenem Eingangssignal geringfügig variieren. Wenn der Monitor den DP/HDMI-Eingang nutzt und ein USB-C- (C-C) Kabel an ein Notebook, das DP Alternate Mode unterstützt, angeschlossen ist, erscheint bei...
- Seite 96 Sie sehen die folgende Meldung, bevor die Sperre-Funktion aktiviert wird: HINWEIS: Die Meldung könnte entsprechend den ausgewählten Einstellungen geringfügig variieren. Wenn Zurücksetzen ausgewählt ist, erscheint folgende Meldung: │ Monitor bedienen...
- Seite 97 Wenn Ja ausgewählt ist, erscheint folgende Meldung: Wenn Ja ausgewählt ist, erscheint folgende Meldung: 24 Monitor Wählen Sie 'Ja', um die folgende(n) Funktion(en) zu aktivieren: USB-C Ladung immer an Sonstige USB-Au adung Nein Wenn 'Ja' ausgewählt ist, erhöht sich der Stromverbrauch.
- Seite 98 Sie Ihr Servicemarkierung ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter. Wenn Sie einen Desktop-PC oder Laptop Computer verwenden, der nicht von Dell stammt: • Rufen Sie die Kundendienstseite Ihres Computers auf und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.
- Seite 99 3. Schalten Sie den Monitor ein. Falls der Monitor kein Videosignal erkennen kann und richtig funktioniert, erscheint folgende Meldung. Kein USB-C-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/P2424HT oder Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/P2424HT oder │...
- Seite 100 Kein HDMI-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/P2424HT HINWEIS: Die Meldung könnte je nach verbundenem Eingangssignal geringfügig variieren. HINWEIS: Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend weiß. 4. Dieses Fenster erscheint auch während des normalen Systembetriebs, falls das Videokabel abgezogen wird oder beschädigt ist.
- Seite 101 3. Bewegen Sie den Joystick zur Auswahl von Weiteres > Selbstdiagnose und starten Sie die Selbstdiagnose. 2X-Monitor Helligkeit/Kontrast Info Anzeigen Eingabe-Quelle DDC/CI LCD-Konditionierung Farbe Firmware Display Servicemarkierung Audio Wählen Sie Menü Selbstdiagnose Individualisieren Sonstige zurücks. Zurücksetzen Weiteres Beenden 4. Bei Initiierung erscheint ein grauer Bildschirm. Untersuchen Sie den Bildschirm auf Abweichungen.
- Seite 102 Allgemeine Probleme Die folgende Tabelle enthält allgemeine Informationen zu üblichen Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge: Allgemeine Symptome Was Sie bemerken Korrekturvorschläge Kein Video/Betriebs-LED aus Kein Bild Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.
- Seite 103 Defekt, der in der LCD-Technologie auftreten kann. • Weitere Informationen über die Qualitätsrichtlinie für den Dell- Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/pixelguidelines. Dauerhaft leuchtende Pixel Helle Punkte • Schalten Sie das Gerät aus und auf dem LCD- wieder ein.
- Seite 104 Sicherheitsprobleme Sichtbare • Nehmen Sie keine Schritte zur Anzeichen von Problemlösung vor. Rauch oder Funken • Wenden Sie sich umgehend an Dell. Periodisch auftretende Monitorstörungen • Stellen Sie sicher, dass das Probleme treten nur Videokabel richtig und fest mit manchmal auf dem Monitor und dem Computer verbunden ist.
- Seite 105 Fehlende Farbe Farbloses Bild • Führen Sie die Selbsttestfunktion des Monitors aus. • Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist. • Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind. Falsche Farbe Bildfarbe nicht gut •...
- Seite 106 Produktspezifische Probleme Spezifische Was Sie bemerken Korrekturvorschläge Symptome Bild ist zu klein Bild ist zentriert, füllt • Prüfen Sie die Längen-/ jedoch nicht den gesamten Seitenverhältnis-Einstellung im Anzeigebereich aus Display -Einstellungen-OSD. • Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).
- Seite 107 Kein Video beim Bei Anschluss eines • Trennen Sie das HDMI-/ HDMI-/DisplayPort-/ Dongle/Docking-Gerätes DisplayPort-/USB-C-Kabel vom USB-C-Port an den Port wird kein Dongle/Docking-Gerät, schließen Video ausgegeben, Sie dann das Docking-HDMI-/ wenn das Kabel am/vom DisplayPort-/USB-C-Kabel an das Notebook angeschlossen/ Notebook an. getrennt wird Keine Netzwerk unterbrochen...
- Seite 108 Touchscreen-Probleme Spezifisch Was Sie bemerken Korrekturvorschläge Sensorbericht Die Sensorfunktion • Stellen Sie über das von Dell ist nicht richtig bereitgestellte USB-Kabel eine Fehler ausgerichtet oder Verbindung zu Ihrem Computer her. funktioniert nicht • Stellen Sie sicher, dass das Netzkabel über einen Erdungskontakt verfügt.
- Seite 109 Spezielle Universal Serial Bus- (USB) Probleme Allgemeine Was Sie bemerken Korrekturvorschläge Symptome USB-Schnittstelle USB-Peripheriegeräte • Prüfen Sie, ob Ihr Monitor funktioniert nicht funktionieren nicht eingeschaltet ist. • Schließen Sie das Upstream-Kabel wieder an Ihrem Computer an. • Schließen Sie die USB-Peripheriegeräte wieder an (Downstream-Anschluss).
- Seite 110 Kabellose USB- Kabellose USB- • Erhöhen Sie den Abstand zwischen Peripherie arbeitet Peripherie reagiert den USB 3.2-Peripheriegeräten und nicht mehr, wenn langsam oder dem USB-Funkempfänger. ein USB 3.2-Gerät funktioniert nur • Stellen Sie den USB-Funkempfänger angeschlossen wird bei Verringerung so nah wie möglich an der kabellosen des Abstands zum USB-Peripherie auf.
- Seite 111 EU-Produkt-Datenbank für Typenschild und Produktinformationsblatt https://eprel.ec.europa.eu/qr/1465328 Dell kontaktieren So kontaktieren Sie Dell bei Fragen zum Kauf, zum technischen Support oder zum Kundendienst: www.dell.com/contactdell. HINWEIS: Die Verfügbarkeit kann je nach Land und Produkt variieren, einige Dienste sind in Ihrem Land möglicherweise nicht verfügbar.
- Seite 112 Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Auweisungen. 6. Übermäßiger Schalldruck von Ohrhörern bzw. Kopfhörern kann einen Hörverlust bewirken. Eine Einstellung des Equalizers auf Maximalwerte erhöht die Ausgangsspannung am Ohrhörer- bzw. Kopfhörerausgang und damit auch den Schalldruckpegel. │ Dell kontaktieren...
