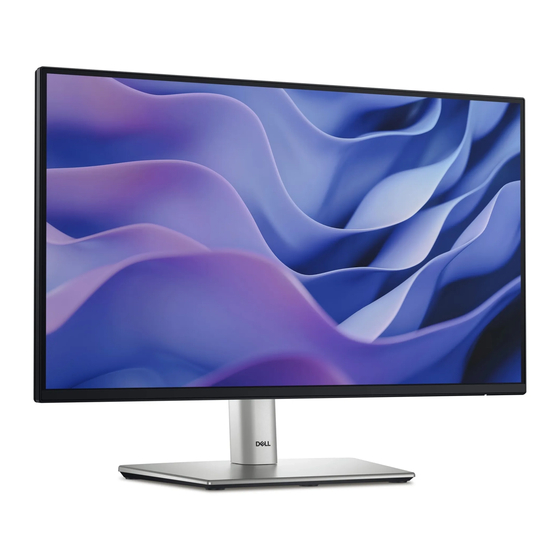

- Seite 1 Dell P2225H/P2425H/P2425/P2425H WOST/P2725H/P2725H WOST Monitor Benutzerhandbuch Modell: P2225H/P2425H/P2425/P2425H WOST/P2725H/P2725H WOST Behördliche Modellnummer: P2225Hb, P2225Hf/P2425Hb, P2425Hc/P2425b/P2725Hb, P2725Ht...
- Seite 2 ACHTUNG: ACHTUNG kennzeichnet eine mögliche Gefahr von Schäden, Verletzungen oder Tod. Copyright © 2024 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Warenzeichen sind Warenzeichen der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken können Marken der jeweiligen Eigentümer sein. 2024 - 03...
- Seite 3 Inhalt Sicherheitshinweise ......6 Über Ihren Monitor ......8 Lieferumfang .
- Seite 4 Hinweise zur Wartung ......50 Monitor reinigen ........50 Monitor einrichten .
- Seite 5 Produktinformationsblatt ..... . . 100 Dell Kontaktangaben......101...
- Seite 6 Sicherheitshinweise Beachten Sie die folgenden Sicherheitshinweise, um Ihren Monitor vor möglichen Schäden zu schützen und Ihre persönliche Sicherheit zu gewährleisten. Sofern nicht anders angegeben, wird bei jedem in diesem Dokument beschriebenen Verfahren davon ausgegangen, dass Sie die mit dem Monitor gelieferten Sicherheitshinweise gelesen haben.
- Seite 7 • Lesen Sie diese Anweisungen bitte sorgfältig durch. Bewahren Sie dieses Dokument auf, damit Sie später darin nachschlagen können. Befolgen Sie alle am Produkt befindlichen Warnungen und Anweisungen. • Bestimmte Monitore können mit der separat erhältlichen VESA Halterung an der Wand befestigt werden. Stellen Sie sicher, dass Sie die richtigen VESA Spezifikationen verwenden, wie sie im Abschnitt über die Wandmontage im Benutzerhandbuch beschrieben sind.
- Seite 8 Über Ihren Monitor Lieferumfang In der folgenden Tabelle finden Sie eine Liste der Komponenten, die mit Ihrem Monitor geliefert werden. Falls ein Artikel fehlt, wenden Sie sich an Dell. Weitere Informationen finden Sie unter Dell Kontaktangaben. HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden.
- Seite 9 DisplayPort 1.2 Kabel (DP-auf-DP) Kabellänge: 1,80 M HDMI 1.4 Kabel (*nur für ausgewählte Länder) Kabellänge: 1,80 M USB 3.2 Gen1 (5 Gbps) Upstream Kabel (aktiviert die USB-Ports am Monitor) Kabellänge: 1,80 M • Kurzanleitung • Sicherheit, Umweltschutz und Bestimmungen *Wenden Sie sich an den Vertriebsmitarbeiter des jeweiligen Landes. │...
- Seite 10 Monitor arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Die Monitorfunktionen umfassen: • P2225H: 546,21 mm (21,50 Zoll) sichtbarer Bereich (diagonal gemessen). 1920 x 1080 (16:9) Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen. • P2425H/P2425H WOST: 604,70 mm (23,81 Zoll) sichtbarer Bereich (diagonal gemessen).
- Seite 11 • Ständerschloss. • < 0,3 W im Standbymodus. • Dell ComfortView Plus ist eine integrierte Funktion zur Reduzierung von blauem Licht auf dem Bildschirm, die den Komfort für die Augen verbessert, indem sie potenziell schädliche blaue Lichtemissionen reduziert, ohne die Farben zu beeinträchtigen.
- Seite 12 Über TÜV Rheinland Eye Comfort 3.0 Das TÜV Rheinland Eye Comfort 3.0 Zertifizierungsprogramm stellt ein verbraucherfreundliches Sterne-Bewertungssystem für die Display-Industrie vor, welches das Wohlbefinden der Augen von der Sicherheit bis zur Augenpflege fördert. Im Vergleich zu bestehenden Zertifizierungen stellt das 5-Sterne Bewertungsprogramm zusätzlich strenge Prüfanforderungen an allgemeine augenschonende Eigenschaften wie geringes Blaulicht, Flimmerfreiheit,...
- Seite 13 Eye Comfort 3.0 Anforderungen und Sternebewertungsschema für Monitore Sterne-Bewertungsschema Kategorie Testobjekt 3-Sterne 4-Sterne 5-Sterne TÜV Hardware TÜV Hardware LBL TÜV Hardware LBL LBL Kategorie III Kategorie II (≤35%) Kategorie II (≤35%) (≤50%) oder oder Kategorie I oder Kategorie I Wenig Blaues Licht Software LBL (≤20%) (≤20%)
- Seite 14 Grüntönen. Betriebssystem Kompatibilität • Windows 10 und höher* • macOS 12* und macOS 13* *Die Betriebssystemkompatibilität auf den Monitoren der Dell und Alienware Marken kann aufgrund der folgenden Faktoren variieren: • Spezifische Veröffentlichungstermine, wenn Betriebssystemversionen, Patches oder Updates verfügbar sind.
- Seite 15 Komponenten und Bedienelemente Vorderseite Etikett Beschreibung Verwenden Netz LED-Anzeige Ein leuchtendes weißes Licht zeigt an, dass der Monitor eingeschaltet ist und normal funktioniert. Ein blinkendes weißes Licht zeigt an, dass sich der Monitor im Standbymodus befindet. │ Über Ihren Monitor...
- Seite 16 Stand Entriegelungstaste Löst den Ständer vom Monitor. Strichcode, Seriennummer Nehmen Sie auf dieses Etikett Bezug, und Service Tag Etikett wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. Die Servicemarkierung ist eine eindeutige alphanumerische Kennung, die es den Dell Servicetechnikern ermöglicht, die...
- Seite 17 Ansicht von hinten und von unten Ansicht von hinten und von unten ohne Monitorständer Etikett Beschreibung Verwenden Schlitz für Sichern Sie Ihren Monitor mit einem Sicherheitsschloss Sicherheitsschloss (separat erhältlich), um unbefugte Bewegungen des Monitors zu (basierend auf verhindern. Kensington Security Slot) Schließen Sie das Netzkabel an (im Lieferumfang des Monitors enthalten).
- Seite 18 Schließen Sie das mit dem Monitor mitgelieferte USB-Kabel an den Monitor Superschneller USB und an den Computer an. Sobald dieses 5 Gbps (USB 3.2 Gen1) Kabel angeschlossen ist, können Sie die Type-B Upstream-Port USB-Anschlüsse am Monitor verwenden. Hier schließen Sie Ihre USB 3.2 Gen1 (5 Gbps) Geräte an.* Superschneller USB HINWEIS: Um diese Anschlüsse zu...
- Seite 19 Technische Daten des Monitors Modell P2225H Bildschirmtyp Aktiv-Matrix-TFT-LCD Panel-Technologie In Plane Switching Technologie Längen-/Seitenverhältnis 16:9 Sichtbares Bild Diagonal 546,21 mm (21,50 Zoll) Horizontal (aktiver Bereich) 476,06 mm (18,74 Zoll) Vertikal (aktiver Bereich) 267,79 mm (10,54 Zoll) Bereich 127483,27 mm (197,60 Zoll...
- Seite 20 Kippen -5° bis 21° Schwenken -45° bis 45° Drehung -90° bis 90° Kabelführung Dell Display Manager Bequeme Anordnung und andere wichtige Kompatibilität Funktionen Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich) *Unterstützt bis zu FHD 1920 x 1080 100 Hz TMDS wie in HDMI 1.4 spezifiziert.
- Seite 21 Modell P2425H/P2425H WOST Bildschirmtyp Aktiv-Matrix-TFT-LCD Panel-Technologie In Plane Switching Technologie Längen-/Seitenverhältnis 16:9 Sichtbares Bild Diagonal 604,70 mm (23,81 Zoll) Horizontal (aktiver Bereich) 527,04 mm (20,75 Zoll) Vertikal (aktiver Bereich) 296,46 mm (11,67 Zoll) Bereich 156246,28 mm (242,18 Zoll Pixelabstand 0,2745 mm x 0,2745 mm Pixel pro Zoll (PPI) 92,53 Anzeigewinkel...
- Seite 22 -5° bis 21° Schwenken -45° bis 45° Drehung -90° bis 90° Kabelführung Ja (gilt nur für P2425H) Dell Display Manager Bequeme Anordnung und andere wichtige Kompatibilität Funktionen Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich) *Unterstützt bis zu FHD 1920 x 1080 100 Hz TMDS wie in HDMI 1.4 spezifiziert.
- Seite 23 Modell P2425 Bildschirmtyp Aktiv-Matrix-TFT-LCD Panel-Technologie In Plane Switching Technologie Längen-/Seitenverhältnis 16:10 Sichtbares Bild Diagonal 611,32 mm (24,07 Zoll) Horizontal (aktiver Bereich) 518,40 mm (20,41 Zoll) Vertikal (aktiver Bereich) 324 mm (12,76 Zoll) Bereich 167961,60 mm (260,34 Zoll Pixelabstand 0,2700 mm x 0,2700 mm Pixel pro Zoll (PPI) 94,07 Anzeigewinkel...
- Seite 24 Kippen -5° bis 21° Schwenken -45° bis 45° Drehung -90° bis 90° Kabelführung Dell Display Manager Bequeme Anordnung und andere wichtige Kompatibilität Funktionen Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich) *Unterstützt bis zu WUXGA 1920 x 1200 100 Hz TMDS wie in HDMI 1.4 spezifiziert.
- Seite 25 Modell P2725H/P2725H WOST Bildschirmtyp Aktiv-Matrix-TFT-LCD Panel-Technologie In Plane Switching Technologie Längen-/Seitenverhältnis 16:9 Sichtbares Bild Diagonal 686 mm (27 Zoll) Horizontal (aktiver Bereich) 597,89 mm (23,54 Zoll) Vertikal (aktiver Bereich) 336,31 mm (13,24 Zoll) Bereich 201076,39 mm (311,67 Zoll Pixelabstand 0,3114 mm x 0,3114 mm Pixel pro Zoll (PPI) 81,57 Anzeigewinkel...
- Seite 26 -5° bis 21° Schwenken -45° bis 45° Drehung -90° bis 90° Kabelführung Ja (gilt nur für P2725H) Dell Display Manager Bequeme Anordnung und andere wichtige Kompatibilität Funktionen Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich) *Unterstützt bis zu FHD 1920 x 1080 100 Hz TMDS wie in HDMI 1.4 spezifiziert.
- Seite 27 Angaben zur Auflösung Modell P2225H/P2425H/P2425H WOST/P2725H/ P2725H WOST Horizontalfrequenzen • VGA: 30 kHz bis 83 kHz (automatisch) • DisplayPort und HDMI: 30 kHz bis 110 kHz (automatisch) Vertikalfrequenzen • VGA: 48 Hz bis 76 Hz (automatisch) • DisplayPort und HDMI: 48 Hz bis 100 Hz (automatisch) Max.
- Seite 28 Voreingestellte Anzeigemodi (DisplayPort & HDMI) P2225H/P2425H/P2425H WOST/P2725H/P2725H WOST Anzeigemodus Horizon- Vertikalfre- Pixeltakt Sync- talfrequenz quenz (MHz) Polarität (kHz) (Hz) (horizontal/ vertikal) VESA, 640 x 480 31,5 59,9 25,2 VESA, 640 x 480 37,5 75,0 31,5 VESA, 720 x 400 31,5...
- Seite 29 P2425 Anzeigemodus Horizon- Vertikalfre- Pixeltakt Sync- talfrequenz quenz (MHz) Polarität (kHz) (Hz) (horizontal/ vertikal) VESA, 640 x 480 31,5 59,9 25,2 VESA, 640 x 480 37,5 75,0 31,5 VESA, 720 x 400 31,5 70,1 28,3 VESA, 800 x 600 37,9 60,3 40,0 VESA, 800 x 600...
- Seite 30 Voreingestellte Anzeigemodi (VGA) P2225H/P2425H/P2425H WOST/P2725H/P2725H WOST Anzeigemodus Horizon- Vertikalfre- Pixeltakt Sync- talfrequenz quenz (MHz) Polarität (kHz) (Hz) (horizontal/ vertikal) VESA, 640 x 480 31,5 59,9 25,2 VESA, 640 x 480 37,5 75,0 31,5 VESA, 720 x 400 31,5 70,1 28,3...
- Seite 31 P2425 Anzeigemodus Horizon- Vertikalfre- Pixeltakt Sync- talfrequenz quenz (MHz) Polarität (kHz) (Hz) (horizontal/ vertikal) VESA, 640 x 480 31,5 59,9 25,2 VESA, 640 x 480 37,5 75,0 31,5 VESA, 720 x 400 31,5 70,1 28,3 VESA, 800 x 600 37,9 60,3 40,0 VESA, 800 x 600...
- Seite 32 Elektrische Daten Modell P2225H/P2425H/P2425H WOST/P2425/ P2725H/P2725H WOST Videoeingangssignale • Analog RGB, 0,7 V ± 5%, positive Polarität, bei 75 Ω Eingangsimpedanz • HDMI 1.4 (TMDS)*/DisplayPort 1.2, 600 mV für jede Differentialleitung, 100 Ohm Eingangsimpedanz pro Differentialpaar Netzeingangsspannung / 100 VAC bis 240 VAC / 50 Hz oder 60 Hz ± 3 Hz /...
- Seite 33 • 12,9 W (P • 41,3 kWh (TEC) *P2225H/P2425H/P2425H WOST/P2725H/P2725H WOST: Unterstützt bis zu FHD 1920 x 1080 100 Hz TMDS wie in HDMI 1.4 spezifiziert. *P2425: Unterstützt bis zu WUXGA 1920 x 1200 100 Hz TMDS wie in HDMI 1.4.
- Seite 34 • Analog: D-Sub, 15 polig (Kabel nicht enthalten) • Universal Serial Bus: USB-A auf USB-B, 9 polig HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den Videokabeln zusammenarbeiten, die mit Ihrem Monitor mitgeliefert werden. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt hat, die Art des Materials, des Steckers und des Prozesses, der zur Herstellung dieser Kabel verwendet wird, garantiert Dell keine Videoleistung für Kabel, die nicht mit Ihrem...
- Seite 35 • Analog: D-Sub, 15 polig (Kabel nicht enthalten) • Universal Serial Bus: USB-A auf USB-B, 9 polig HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den Videokabeln zusammenarbeiten, die mit Ihrem Monitor mitgeliefert werden. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt hat, die Art des Materials, des Steckers und des Prozesses, der zur Herstellung dieser Kabel verwendet wird, garantiert Dell keine Videoleistung für Kabel, die nicht mit Ihrem...
- Seite 36 Ständerabmessungen P2425H Höhe (verlängert) 410,80 mm (16,17 Zoll) Höhe (zusammengeschoben) 364 mm (14,33 Zoll) Breite 249,80 mm (9,83 Zoll) Tiefe 181,75 mm (7,16 Zoll) Sockel 249,80 mm (9,83 Zoll) x 177 mm (6,97 Zoll) Gewicht P2425H Gewicht mit Verpackung 6,78 kg (14,95 lb) Gewicht mit montiertem 4,98 kg (10,98 lb) Ständer und Kabeln...
- Seite 37 • Analog: D-Sub, 15 polig (Kabel nicht enthalten) • Universal Serial Bus: USB-A auf USB-B, 9 polig HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den Videokabeln zusammenarbeiten, die mit Ihrem Monitor mitgeliefert werden. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt hat, die Art des Materials, des Steckers und des Prozesses, der zur Herstellung dieser Kabel verwendet wird, garantiert Dell keine Videoleistung für Kabel, die nicht mit Ihrem...
- Seite 38 • Analog: D-Sub, 15 polig (Kabel nicht enthalten) • Universal Serial Bus: USB-A auf USB-B, 9 polig HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den Videokabeln zusammenarbeiten, die mit Ihrem Monitor mitgeliefert werden. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt hat, die Art des Materials, des Steckers und des Prozesses, der zur Herstellung dieser Kabel verwendet wird, garantiert Dell keine Videoleistung für Kabel, die nicht mit Ihrem...
- Seite 39 Höhe (zusammengeschoben) 381,50 mm (15,02 Zoll) Breite 272,80 mm (10,74 Zoll) Tiefe 192,28 mm (7,57 Zoll) Sockel 272,80 mm (10,74 Zoll) x 189 mm (7,44 Zoll) Gewicht P2725H Gewicht mit Verpackung 8,47 kg (18,67 lb) Gewicht mit montiertem 6,05 kg (13,34 lb) Ständer und Kabeln Gewicht ohne montierten 4,03 kg (8,88 lb)
- Seite 40 Umgebungsbedingungen Modell P2225H/P2425H/P2425H WOST/P2425/ P2725H/P2725H WOST Kompatible Standards • ENERGY STAR zertifizierter Monitor • EPEAT registriert, falls zutreffend. EPEAT Registrierung ist je nach Land unterschiedlich. Siehe www.epeat.net für Registrierungsstatus nach Land. • RoHS-konform • TCO Certified und TCO Certified Edge •...
- Seite 41 P2725H/P2725H WOST • 252,5 BTU/Stunde (max.) • 53,9 BTU/Stunde (Ein Modus) Pinbelegung DisplayPort-Anschluss Pin Nummer Seite mit 20 Stiften des angeschlossenen Signalkabels ML3 (n) Masse ML3 (p) ML2 (n) Masse ML2 (p) ML1 (n) Masse ML1 (p) ML0 (n) Masse ML0 (p) Masse Masse...
- Seite 42 HDMI-Anschluss Pin Nummer Seite mit 19 Stiften des angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2, Abschirmung TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1, Abschirmung TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0, Abschirmung TMDS DATA 0- TMDS CLOCK+ TMDS CLOCK, Abschirmung TMDS CLOCK-...
- Seite 43 VGA-Anschluss Pin Nummer Seite mit 15 Stiften des angeschlossenen Signalkabels Video, rot Video, grün Video, blau Masse Selbsttest Masse, R Masse, G Masse, B Computer 5 V / 3,3 V Masse, Sync Masse DDC-Daten H-Sync V-Sync DDC-Takt │ Über Ihren Monitor...
- Seite 44 Universal Serial Bus (USB) Schnittstelle Dieser Abschnitt informiert Sie über die USB-Ports am Monitor. Superschnelles USB 5 Gbps (USB 3.2 Gen1) Übertragungsge- Datenrate Maximal unterstützte Leistung schwindigkeit Superschnell 5 Gbps 4,5 W High-Speed 480 Mbps 4,5 W Full Speed 12 Mbps 4,5 W HINWEIS: Dieser Monitor ist mit superschnellem USB 5 Gbps (USB 3.2 Gen1) kompatibel.
- Seite 45 USB 3.2 Downstream Anschluss (Hinten) (Unten) Pin Nummer Signalname Pin Nummer Signalname VBUS StdA_SSRX+ GND_DRAIN StdA_SSTX- Masse StdA_SSTX+ StdA_SSRX- Shell Shield USB Type-C Anschluss Pin Nummer Signalname Pin Nummer Signalname Masse Masse TX1+ TX2+ TX1- TX2- VBUS VBUS SBU1 SBU2 VBUS VBUS RX2-...
- Seite 46 Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf www.dell.com/pixelguidelines. │...
- Seite 47 Ergonomie VORSICHT: Unsachgemäßer oder längerer Gebrauch der Tastatur kann zu Verletzungen führen. VORSICHT: Wenn Sie den Bildschirm über längere Zeiträume nutzen, kann dies zu einer Überanstrengung der Augen führen. Beachten Sie aus Gründen des Komforts und der Effizienz die folgenden Richtlinien bei der Einrichtung und Nutzung Ihres Computerarbeitsplatzes: •...
- Seite 48 • Lassen Sie bei der Verwendung von Tastatur oder Maus immer Platz für Ihre Hände. • Lassen Sie Ihre Oberarme auf beiden Seiten natürlich ruhen. • Stellen Sie sicher, dass Ihre Füße flach auf dem Boden liegen. • Achten Sie beim Sitzen darauf, dass das Gewicht Ihrer Beine auf Ihren Füßen liegt und nicht auf dem vorderen Teil Ihres Sitzes.
- Seite 49 Handhabung und Bewegung Ihres Monitors Um sicherzustellen, dass der Monitor beim Anheben oder Bewegen sicher gehandhabt wird, befolgen Sie diese Richtlinien: • Schalten Sie Ihren Computer und den Monitor aus, bevor Sie den Monitor bewegen oder anheben. • Trennen Sie alle Kabel vom Monitor. •...
- Seite 50 Sie sich am besten an die nachstehenden Hinweise: • Verwenden Sie ein sauberes, leicht mit Wasser angefeuchtetes Tuch, um den Standfuß, den Bildschirm und das Gehäuse Ihres Dell Monitors zu reinigen. Falls verfügbar, verwenden Sie ein Bildschirmreinigungstuch oder eine für die Reinigung von Dell Monitoren geeignete Lösung.
- Seite 51 Scheuermitteln, Alkohol, Druckluft oder Reinigungsmitteln jeglicher Art führen zu einem kundeninduzierten Schaden (CID). Ein CID wird nicht durch die Standardgarantie von Dell abgedeckt. • Wenn Sie beim Auspacken des Monitors weiße Pulverreste feststellen, wischen Sie diese mit einem Tuch ab.
- Seite 52 Monitor einrichten Ständer anbringen HINWEIS: Bei der Auslieferung ab Werk ist der Standfuß nicht angebracht. HINWEIS: Die folgenden Anweisungen beziehen sich nur auf den Ständer, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.
- Seite 53 4. Setzen Sie den Schraubring nach dem Festziehen der Schraube flach in die Aussparung ein. 5. Heben Sie die Schutzabdeckung wie gezeigt hoch, um auf den VESA Bereich für das Zusammensetzen des Ständers zuzugreifen. HINWEIS: Stellen Sie vor dem Anbringen des Ständers am Monitor sicher, dass die Frontplattenklappe wie unten gezeigt vollständig geöffnet ist, um Platz für die Montage zu schaffen.
- Seite 54 7. Halten Sie den Ständer fest und heben Sie den Monitor vorsichtig an, und legen Sie ihn dann auf eine ebene Fläche. HINWEIS: Heben Sie den Monitor vorsichtig an, um ein Abrutschen oder Herunterfallen zu vermeiden. 8. Entfernen Sie die Schutzabdeckung vom Monitor. 54 │...
- Seite 55 ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den von Dell gelieferten Kabeln funktionieren. Dell übernimmt keine Garantie für die Videoqualität und die Leistung bei Verwendung von Kabeln anderer Hersteller als von Dell.
- Seite 56 DisplayPort-Kabel (DP-zu-DP) anschließen HDMI-Kabel anschließen (optional) VGA-Kabel anschließen (optional) 56 │ Monitor einrichten...
- Seite 57 Ihre Kabel verlegen Schließen Sie alle erforderlichen Kabel an (siehe Monitor anschließen für Kabelbefestigung) und ordnen Sie alle Kabel wie oben gezeigt an. Ihren Monitor mit Kensington Schloss sichern (optional) Der Schlitz für das Sicherheitsschloss befindet sich an der Unterseite des Monitors (siehe Schlitz für Sicherheitsschloss).
- Seite 58 Entfernen des Monitorständers HINWEIS: Damit der LCD Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einen weichen Untergrund gelegt und vorsichtig gehandhabt wird. HINWEIS: Die folgenden Schritte beziehen sich auf das Entfernen des Ständers, der mit Ihrem Monitor geliefert wird.
- Seite 59 5. Befestigen Sie den Monitor an der Wand. Weitere Informationen finden Sie in der Dokumentation, die mit dem Wandmontagesatz geliefert wurde. HINWEIS: Nur mit einem UL oder CSA oder GS-gelisteten Befestigungsbügel mit einer Mindesttraglast von 10,32 kg (P2225H)/ 12,48 kg (P2425H/P2425H WOST)/12,60 kg (P2425)/16,12 kg (P2725H/P2725H WOST) zu verwenden.
- Seite 60 Monitor bedienen Schalten Sie den Monitor ein Drücken Sie auf die Ein/Aus-Taste, um den Monitor einzuschalten. Verwendung der Joystick Steuerung Verwenden Sie die Joystick Steuerung an der Rückseite des Monitors, um On- Screen Display (OSD) Einstellungen vorzunehmen. 1. Drücken Sie den Joystick, um den Menüstarter zu starten. 2.
- Seite 61 Joystick Beschreibung • Wenn kein OSD auf dem Bildschirm angezeigt wird, drücken Sie den Joystick, um den Menüstarter zu starten. Siehe Zugriff auf Menüstarter. • Drücken Sie den Joystick, wenn das OSD angezeigt wird, um die Auswahl zu bestätigen oder die Einstellungen zu speichern. •...
- Seite 62 Wenn Sie den Joystick nach links oder rechts bewegen, um zwischen den Verknüpfungsfunktionen umzuschalten, wird das ausgewählte Element hervorgehoben und in die mittlere Position verschoben. Drücken Sie den Joystick, um sein Untermenü aufzurufen. • Eingabe-Quelle: Zur Auswahl einer Eingangsquelle aus den aufgelisteten Verknüpfung Videosignalen.
- Seite 63 Zugriff auf das Menüsystem HINWEIS: Drücken Sie nach dem Ändern der Einstellungen den Joystick, um die Änderungen zu speichern, bevor Sie das Menü verlassen oder mit einem anderen Menü fortfahren. Symbol Menü und Beschreibung Untermenü Helligkeit/ Stellt die Helligkeit und den Kontrast des Monitors ein. Kontrast Helligkeit Helligkeit passt die Leuchtstärke der...
- Seite 64 Auto- Auch wenn Ihr Computer beim Starten Ihren Monitor Anpassung erkennt werden die Anzeigeeinstellungen für die Anwendung mit Ihrer bestimmten Installation mit der Funktion der Auto-Anpassung optimiert. Mit Auto-Anpassung kann der Monitor selber auf das ankommende Videosignal eingestellt werden. Nach der Verwendung von Auto-Anpassung können Sie Ihren Monitor mit den Reglern Pixeluhr (Grob) und Phase (Fein) unter Display Einstellungen weiter abstimmen.
- Seite 65 Eingabe- Wählen Sie zwischen unterschiedlichen Quelle Videosignalquellen aus, die an den Monitor angeschlossen sein können. Wählen Sie VGA, wenn Sie den VGA Anschluss nutzen. Drücken Sie den Joystick, um die Auswahl zu bestätigen. Wählen Sie DP, wenn Sie den DisplayPort (DP) Anschluss nutzen.
- Seite 66 Optionen für Ermöglicht die Einstellung dieser Funktion auf: DP/HDMI • Abfrage für mehr. Eingänge: Immer die "Zu DP/ HDMI Videoeingang wechseln" Meldung anzeigen, damit Sie auswählen können, ob Sie wechseln möchten oder nicht. • Immer umschalten: Automatisch zu DP/HDMI Videoeingang wechseln (ohne zu fragen), wenn das DisplayPort oder HDMI Kabel angeschlossen wird.
- Seite 67 Voreinge- Ermöglicht Ihnen die Auswahl aus der Liste stellte Modi voreingestellter Farbmodi. Drücken Sie den Joystick, um die Auswahl zu bestätigen. • Standard: Dies ist die Standardeinstellung. Dieser Monitor ist TÜV-zertifiziert und verwendet ein Panel mit geringem Blaulichtanteil, um die Blaulichtabgabe zu reduzieren und entspannende und weniger reizintensive Bilder zu erzeugen.
- Seite 68 Eingangs- Hier können Sie einen der folgenden Videoeingabemodi farbformat wählen: • RGB: Wählen Sie diese Option, wenn Ihr Monitor an einen Computer oder einen Medien Player angeschlossen ist, der die RGB-Ausgabe unterstützt. • YCbCr/YPbPr*: Wählen Sie diese Option, wenn Ihr Medien Player nur den YCbCr/YPbPr Ausgang unterstützt.
- Seite 69 Farbton Diese Funktion kann die Farbe des Videobildes in Richtung Grün bzw. Violett ändern. Mit dieser Funktion können Sie den Hautfarbton einstellen. Bewegen Sie den Joystick zur Einstellung des Farbtonpegels zwischen '0' und '100'. HINWEIS: Die Funktion ist nur verfügbar, wenn Sie den Film oder Spiel Voreinstellungsmodus auswählen.
- Seite 70 Display Mit Display werden die Bilder angepasst. P2225H/P2425H/P2425H WOST/P2725H/ P2725H WOST P2425 Längen-/ Stellt das Seitenverhältnis auf 16:9 (P2225H/ Seitenver- P2425H/P2425H WOST/P2725H/P2725H WOST), hältnis 16:10 (P2425), 4:3 oder 5:4 ein. Horizontale Bewegen Sie den Joystick, um das Bild nach links oder Position rechts zu verschieben (min.
- Seite 71 Vertikale Bewegen Sie den Joystick, um das Bild nach oben oder Position unten zu verschieben (min. 0 / max. 100). HINWEIS: Die Funktion ist nur für den VGA-Eingang verfügbar. Schärfe Mit dieser Funktion können Sie die Bilddarstellung schärfer oder weicher einstellen. Bewegen Sie den Joystick zur Einstellung der Bildschärfe zwischen '0' und '100'.
- Seite 72 Menü Passt Einstellungen des OSD, wie z.B. Sprache des OSD, die Zeitdauer der Anzeige des Menüs auf dem Bildschirm usw. an. Sprache Zum Einstellen der OSD-Anzeige auf eine der acht verfügbaren Sprachen (Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, vereinfachtes Chinesisch oder Japanisch). Drehung Drücken Sie den Joystick, um das OSD um 0/90/270 Grad zu drehen.
- Seite 73 Sperre Wenn die Steuertasten am Monitor gesperrt sind, können Sie verhindern, dass andere auf die Bedienelemente zugreifen. • Menü Tasten: Alle Joystick Funktionen sind gesperrt und für den Benutzer nicht zugänglich. • Ein-/Austaste: Nur die Ein/Aus Taste ist gesperrt und für den Benutzer nicht zugänglich. •...
- Seite 74 Individuali- sieren Direkttaste 1 Wählen Sie eine Funktion aus Voreingestellte Modi, Helligkeit/Kontrast, Auto-Anpassung, Eingabe- Direkttaste 2 Quelle, Längen-/Seitenverhältnis, Drehung oder Direkttaste 3 Info Anzeigen und legen Sie sie als Direkttaste fest. LED der Ein-/ Ermöglicht es Ihnen, den Zustand der Betriebsleuchte Austaste einzustellen, um Energie zu sparen.
- Seite 75 Weiteres Passt die OSD-Einstellungen an, z.B. DDC/CI, LCD- Konditionierung, Selbstdiagnose, usw. DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht Ihnen die Anpassung der Monitoreinstellungen über Software auf Ihrem Computer. Aktivieren Sie diese Funktion, um das beste Benutzererlebnis und eine optimale Leistung Ihres Monitors zu erzielen.
- Seite 76 LCD- Zum Reduzieren von geringen Bildverzerrungen. Die Konditionie- Zeitdauer, die das Programm zum Durchführen benötigt, rung hängt vom Grad der Bildaufbewahrung ab. Diese Funktion kann durch Auswählen von An aktiviert werden. Selbstdia- Wählen Sie diese Funktion, um die integrierte Diagnose gnose auszuführen, siehe Selbstdiagnose.
- Seite 77 Zurücksetzen Alle voreingestellten Werte auf die werkseitigen Standardeinstellungen zurücksetzen. Dies sind auch die ® Einstellungen für die ENERGY STAR Tests. Weitere Verwenden Sie das Menü, um Informationen über den Informatio- Monitor anzuzeigen oder weitere Unterstützung für den Monitor zu erhalten. Monitor bedienen │...
- Seite 78 Servicekennung Ihres Monitors anzuzeigen. HINWEIS: Die obige Abbildung dient lediglich der Veranschaulichung. Die Informationen können je nach Modell und aktuellen Einstellungen variieren. Dell Scannen Sie den QR-Code mit Ihrem Smartphone, um Monitor- auf die allgemeinen Support Materialien für Ihren stütze Monitor zuzugreifen.
- Seite 79 OSD Meldungen Erstmalige Einrichtung Wenn Zurücksetzen ausgewählt ist, wird die folgende Meldung angezeigt: Wenn Sie Ja zur Wiederherstellung der Standardeinstellungen auswählen, wird die folgende Meldung angezeigt: Monitor bedienen │ 79...
- Seite 80 Technische Daten des Monitors finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen. Der empfohlene Modus ist 1920 x 1080 (P2225H/P2425H/P2425H WOST/ P2725H/P2725H WOST)/1920 x 1200 (P2425). Wenn Sie den Helligkeit Wert zum ersten Mal über dem Standardwert einstellen, erscheint die folgende Meldung: HINWEIS: Wenn Sie Ja wählen, erscheint die Meldung beim nächsten...
- Seite 81 Die folgende Meldung wird angezeigt, bevor die Sperre Funktion deaktiviert wird: HINWEIS: Die Meldung könnte je nach ausgewählten Einstellungen leicht unterschiedlich sein. Wenn Sie die Standardeinstellung für USB-Aufladung das erste Mal ändern, erscheint die folgende Meldung: HINWEIS: Wenn Sie Ja wählen, erscheint die Meldung beim nächsten Mal nicht, wenn Sie die USB-Aufladung Einstellung ändern.
- Seite 82 Die folgende Meldung erscheint, wenn der Monitor in den Standbymodus wechselt: Durch Aktivieren des Computers und Aufwecken des Monitors erhalten Sie wieder Zugriff auf das OSD. Das OSD kann nur im Normalbetriebsmodus funktionieren. Wenn Sie den Joystick während des Standbymodus drücken, erscheint je nach ausgewähltem Eingang die folgende Meldung: Aktivieren Sie den Computer, damit der Monitor auf das zugreifen kann.
- Seite 83 Sperren der Kontrolltasten Sie können die Kontrolltasten am Monitor sperren, um den Zugriff auf das OSD- Menü und/oder die Ein-/Aus-Taste zu verhindern. 1. Bewegen Sie den Joystick nach oben, unten, links oder rechts und halten Sie ihn etwa 4 Sekunden lang gedrückt, bis ein Einblendmenü erscheint. 2.
- Seite 84 Schritte aus – je nach Computermodell: Falls Sie einen Dell Desktop oder Laptop besitzen: • Besuchen Sie www.dell.com/support, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. Wenn Sie keinen Dell-Computer (Laptop oder Desktop) verwenden: •...
- Seite 85 Verwendung der Neigungs-, Dreh-, Schwenk- und Höhenverstellung HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.
- Seite 86 Höhenverstellung HINWEIS: Der Ständer kann um bis zu 150 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Ständer vertikal ausziehen können. Schwenkverstellung Bevor Sie die Anzeige drehen, stellen Sie sicher, dass sie vollständig vertikal ausgefahren und vollständig nach oben geneigt ist, damit sie nicht an den unteren Rand des Monitors stößt.
- Seite 87 Im Uhrzeigersinn drehen Entgegen dem Uhrzeigersinn drehen HINWEIS: Um die Anzeige-Rotierung-Funktion (Querformat/ Hochformat) mit Ihrem Dell-Computer nutzen zu können, benötigen Sie einen aktualisierten Grafikkartentreiber, der nicht mit dem Monitor geliefert wird. Zum Herunterladen des Grafikkartentreibers besuchen www.dell.com/support und schauen im Download Bereich unter Videotreiber nach den neuesten Treiberaktualisierungen.
- Seite 88 Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation- Einstellungen Ihres Systems mit den folgenden Schritten anpassen. HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafiktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu...
- Seite 89 Problemlösung ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1.
- Seite 90 Falls Ihr Monitorbildschirm nach den obigen Schritten immer noch leer bleibt, überprüfen Sie bitte Ihre Videokarte und den Computer; Ihr Monitor funktioniert einwandfrei. Selbstdiagnose Ihr Monitor ist mit einem integrierten Selbstdiagnose-Werkzeug ausgestattet, das Ihnen bei der Diagnose von Problemen mit dem Monitor oder mit Computer und Grafikkarte helfen kann.
- Seite 91 Der Test ist abgeschlossen, wenn ein Textbildschirm angezeigt wird. Um das Menü zu verlassen, drücken Sie die Joystick Steuerung erneut. Falls bei diesem Selbsttest keine Auffälligkeiten auftreten sollten, funktioniert der Monitor ordnungsgemäß. Überprüfen Sie Grafikkarte und Computer. Allgemeine Probleme In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen: Allgemeine Beschreibung...
- Seite 92 • Schalten Sie den Monitor aus und wieder Bildpunkte weist Punkte ein. • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf den Dell- Internetseiten: www.dell.com/ pixelguidelines. 92 │ Problemlösung...
- Seite 93 Punkte auf • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf den Dell- Internetseiten: www.dell.com/ pixelguidelines. Helligkeitspro- Bild zu dunkel • Setzen Sie den Monitor auf die...
- Seite 94 Horizontale/ Bild weist eine • Setzen Sie den Monitor auf die vertikale Linien oder mehrere Werkseinstellungen zurück. Linien auf • Führen Sie Auto-Anpassung über das OSD aus. • Passen Sie die Phase und Pixeluhr Steuerungen über das OSD an. • Führen Sie den Monitor-Selbsttest (siehe Selbsttest) aus und prüfen Sie, ob die Linien auch im Selbsttestmodus vorhanden sind.
- Seite 95 Sicherheitsrele- Sichtbare • Verzichten Sie auf eigenmächtige vante Themen Anzeichen von Reparaturversuche. Rauch oder • Wenden Sie sich unverzüglich an Dell. Funken Abschaltpro- Monitor • Achten Sie darauf, dass das bleme schaltet sich Videosignalkabel richtig und fest an aus und wieder Monitor und Computer angeschlossen ist.
- Seite 96 Nachbildeffekt Ein schwaches • Stellen Sie den Bildschirm so ein, dass er (Eingebranntes Nachbild eines sich nach einigen Minuten der Inaktivität Bild), verursacht statischen ausschaltet. Dies kann in den durch längere Bildes erscheint Energieoptionen von Windows oder im Darstellung von auf dem Energiesparmodus von Mac eingestellt Standbildern...
- Seite 97 Kein Kein Bild; die LED • Überprüfen Sie die Signalquelle. Eingangssignal, leuchtet weiß auf Vergewissern Sie sich, dass sich der wenn Sie die Computer nicht im Einschalttaste Energiesparmodus befindet. Dazu drücken oder den bewegen Sie die Maus oder drücken Joystick eine beliebige Taste an der Tastatur.
- Seite 98 Universal Serial Bus (USB) spezifische Probleme Spezifische Beschreibung Mögliche Lösungen Symptome USB-Schnittstelle USB- • Vergewissern Sie sich, dass der Monitor funktioniert nicht Peripheriegeräte eingeschaltet ist. funktionieren nicht • Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an. •...
- Seite 99 Drahtlose USB Drahtlose USB • Vergrößern Sie den Abstand zwischen Peripheriegeräte Peripheriegeräte den USB 3.2 Peripheriegeräten und dem funktionieren nicht reagieren langsam WLAN USB Empfänger. mehr, wenn ein oder funktionieren • Stellen Sie Ihren WLAN USB USB 3.2 Gerät nur, wenn der Empfänger so nah wie möglich an den angeschlossen Abstand zwischen...
- Seite 100 FCC-Erklärung (nur für die USA) und weitere rechtliche Informationen Lesen Sie bitte die Webseite über rechtliche Konformität unter www.dell.com/regulatory_compliance für die FCC-Erklärung und weitere rechtliche Informationen. EU Produktdatenbank für Energielabel und Produktinformationsblatt P2225H: https://eprel.ec.europa.eu/qr/1865618 P2425H: https://eprel.ec.europa.eu/qr/1865623 P2425H WOST: https://eprel.ec.europa.eu/qr/1865626 P2425: https://eprel.ec.europa.eu/qr/1870858 P2725H: https://eprel.ec.europa.eu/qr/1862987...
- Seite 101 Dell Kontaktangaben Für den Kontakt zu Dell zwecks Fragen zum Verkauf, technischem Support oder Kundendienst, siehe www.dell.com/contactdell. HINWEIS: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrem Land eventuell nicht verfügbar sind. HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden.
