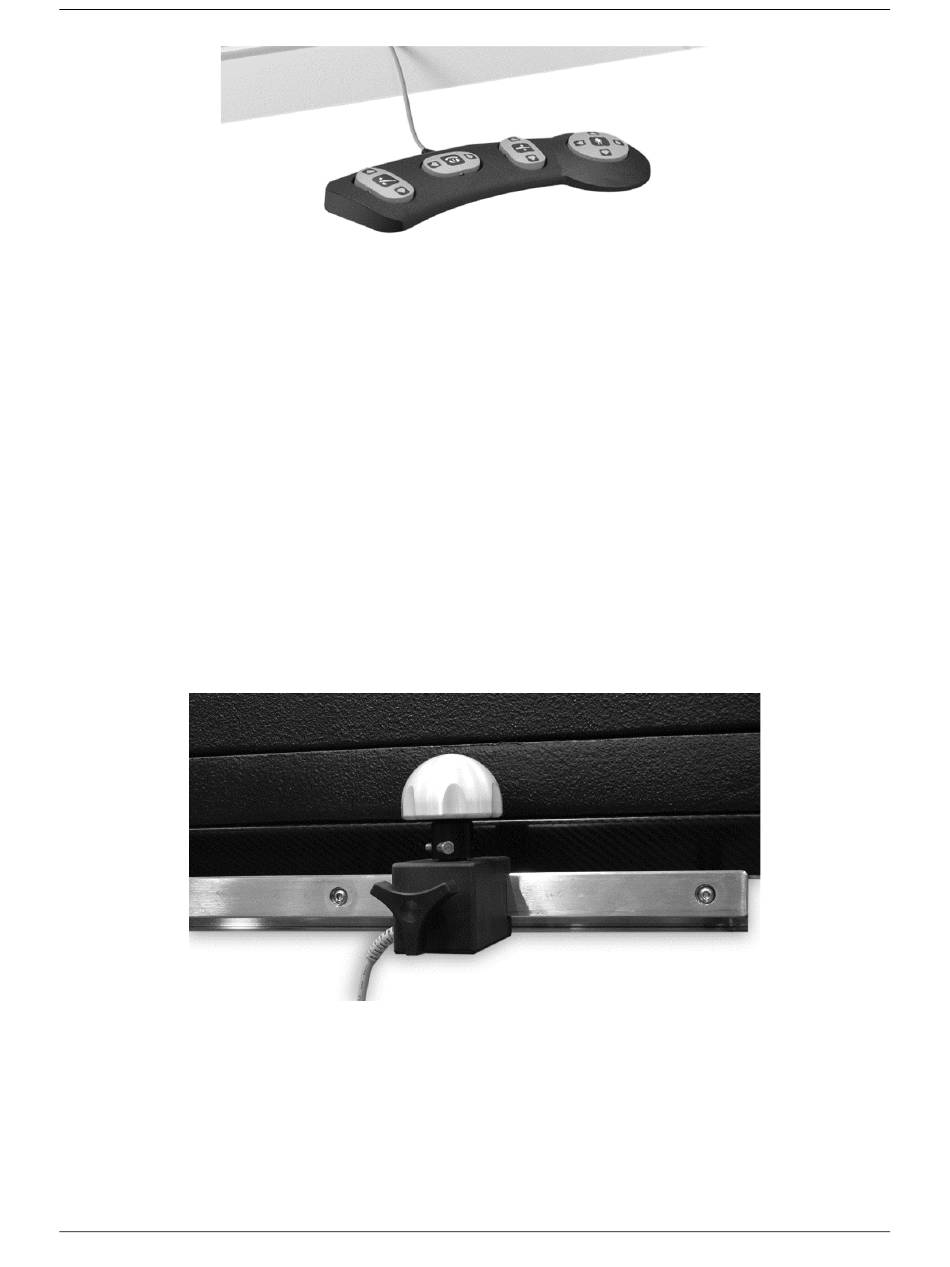

Abbildung 2.4. Fußsteuerung
Positionierung der freischwebenden XY-Tischplatte
Die freischwebende XY-Tischplatte wird mit den pilzförmigen Handgriffen der Tischplatte
positioniert. Die Pilzsteuerung wird nach unten gedrückt, damit sich der Tisch sowohl in der
X- als auch in der Y-Ebene bewegen kann. Um die Tischplatte zu bewegen, drücken Sie die
Pilzsteuerung auf den Handgriff und schieben Sie die Tischplatte mit beiden Handgriffen in die
gewünschte Position. Lassen Sie die Pilzsteuerung los, um die Tischplatte festzustellen.
Die Tischhandgriffe können an jeder Stelle entlang der Zubehörschiene positioniert werden. Um
die Griffe zu positionieren, lösen Sie den Handgriff-Feststellknopf, schieben Sie den Griff in die
gewünschte Position entlang der Zubehörschiene und ziehen Sie dann den Feststellknopf fest,
um den Griff zu sichern.
HINWEIS: Die Pilzsteuerung der freischwebenden XY-Tischplatte verhindert, dass die Tischplatte
„schwebt", wenn der Tisch seitlich gekippt wird.
Abbildung 2.5. Druckknopf (am Griff) gibt die Tischplatte für eine freischwebende XY-Bewegung frei.
13
