5.4.1.
Die Ejektoren haben von rechts nach links gesehen folgende Reihenfolge:
Bei Einheiten für vier Produkte (ein Gehäuse)
•
F (Spülung) 1, 2, 3, 4
Bei Einheiten für sechs Produkte (ein Gehäuse)
•
F (Spülung) 1, 2, 3, 4, 5, 6
Bei Einheiten für acht Produkte (Doppelgehäuse)
•
F (Spülung) 1, 2, 3, 4, 5, 6, 7, 8.
Hinweis: Spülung - An dieser Stelle keinen Schlauch anschließen.
5.4.2.
Den Abstand zwischen dem Ejektor und dem Boden des Chemikalienbehälters messen.
5.4.3.
Den PVC-Schlauch mit dem Innendurchmesser von 12,7 mm (½'') oder 13 mm auf die entsprechende Länge
zuschneiden.
Hinweis: Weitere Schlauchoptionen sind verfügbar. Für weitere Informationen wenden Sie sich bitte an Hydro Systems.
5.4.4.

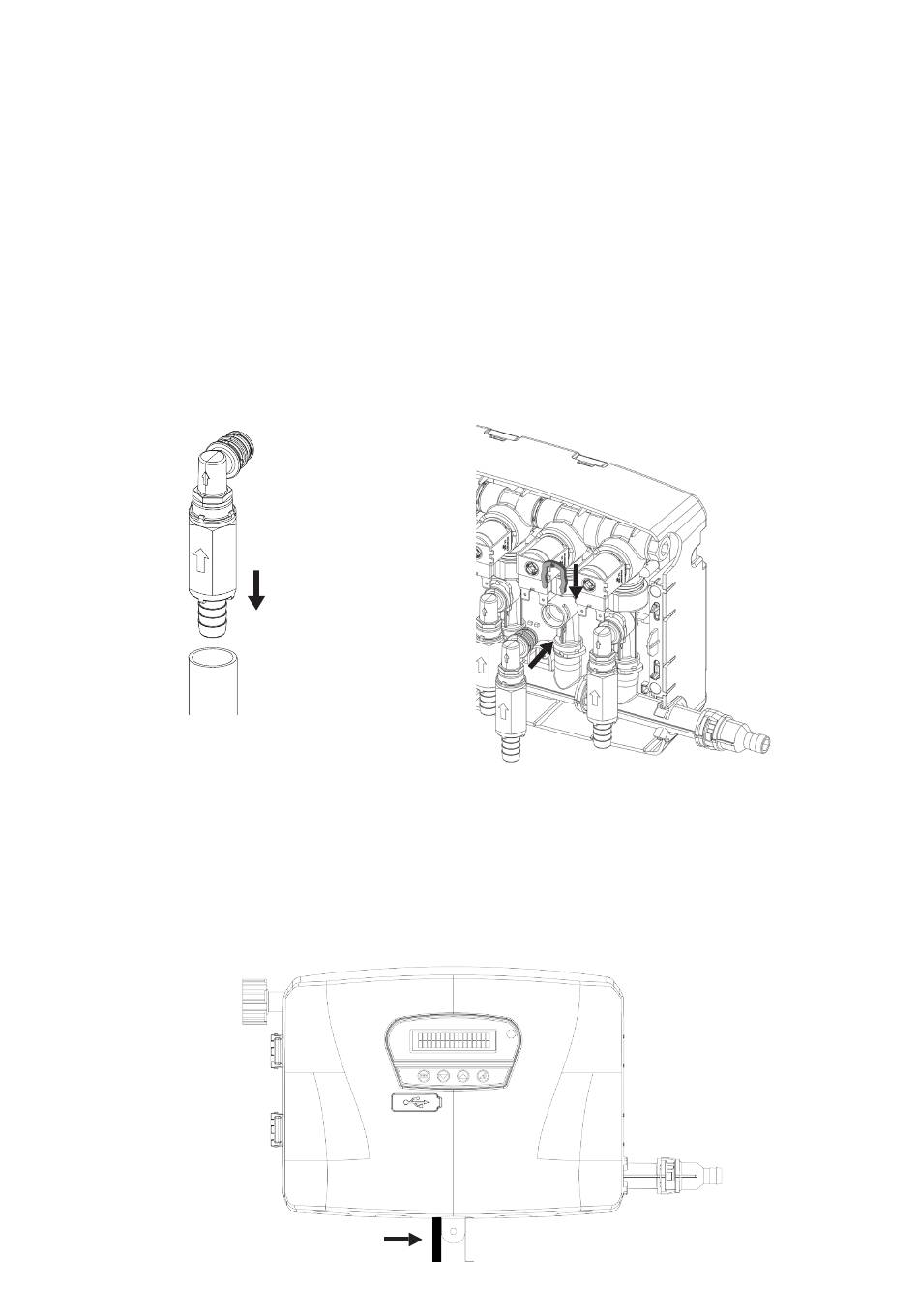

Den PVC-Schlauch auf das lose Rückschlagventil schieben und mit einem Kabelbinder sichern. Dann den
Winkelanschluss in den Ejektor schieben und mithilfe des Clips sichern (siehe Abbildung auf der nächsten Seite).
5.4.5.
In den Deckel des Chemikalienbehälters ein Loch mit einem Durchmesser von 20 mm (¾'') für den PVC-Schlauch bohren.
Sicherstellen, dass zwischen dem Lochrand und dem Schlauch ein Spiel verbleibt (zur Vermeidung eines Vakuums).
Hinweis: Das Loch darf nicht in den Deckel gebohrt werden, wenn dieser auf dem Chemikalienbehälter sitzt, da Späne in ihn
gelangen könnten.
5.4.6.
Den Deckel erneut auf den Behälter setzten und den Zuleitungsschlauch in den Behälter schieben.
5.5.
Montage - Schritt 5: Auslöser-Anschlüsse
5.5.1.
EvoClean verwendet die folgenden Auslöser-Signaleingänge
Seite 8
Hydro Systems Europe 2018
