5. Montage und Anschluss

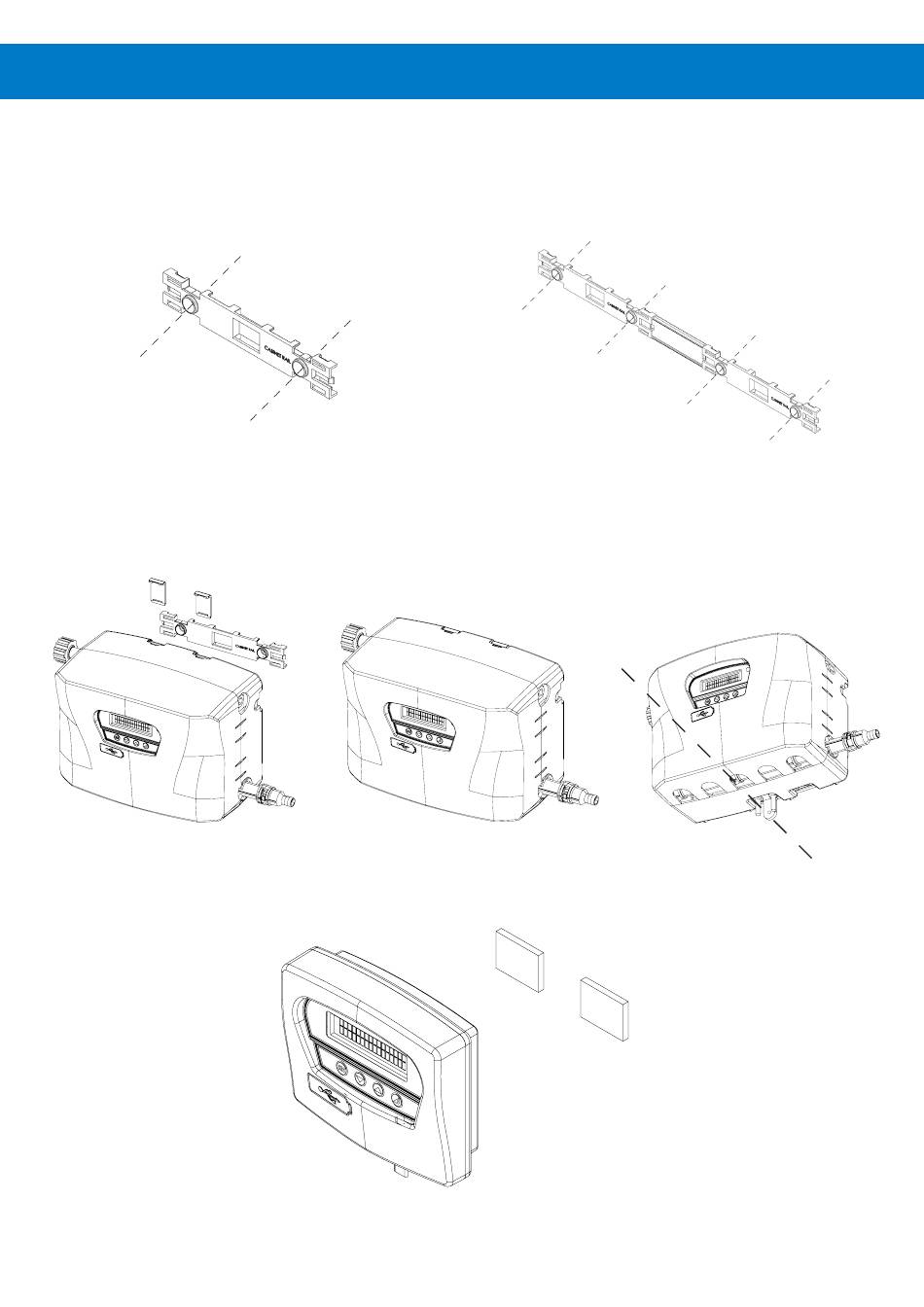

5.1. Montage - Schritt 1: Standortbegutachtung und Montagebausatz
5.1.1.
Eine Stelle in der Nähe des Waschautomaten für die Montage wählen. Mithilfe der Wandhalterung die entsprechenden
Stellen für die Montageteile anzeichnen. Unter Verwendung der Wandhalterung als Schablone die Bohrlöcher an der
Wand anzeichnen.
Wandhalterung: Einheit für 4 Produkte (links) oder für 6/8 Produkte (rechts)
5.1.2.
Wanddübel sind im Lieferumfang enthalten. Bitte überprüfen, ob sie für die Art der Wand/Oberfläche, an der die
Einheit montiert werden soll, geeignet sind.
5.1.3
Den Dosierer an der Wandhalterung befestigen. Die Clips nach unten drücken, um die Einheit zu sichern.
5.1.4.
Den Dosierer am unteren Teil mit der verbleibenden Schraube sichern.
5.1.5.
Wenn sich die Steuerung der Einheit außerhalb derselben befindet, kann sie mit dem mitgelieferten Haken und der
entsprechenden Schlaufe installiert werden.
Hinweis: Alle Kabel sind sicher zu verlegen, damit sie keine Gefahr für den Bediener darstellen.
Seite 6
Hydro Systems Europe 2018
