5.2. Montage - Schritt 2: Wasserzulauf
5.2.1.
Den Wasserzulauf mithilfe der mitgelieferten Anschlussstücke am EvoClean anschließen. Hierbei handelt es sich
entweder um ein Drehgelenk mit ¾'' BSP-Innengewinde oder einen 15 mm Steckanschluss. Sicherstellen, dass der
Zuleitungsschlauch abgestützt ist, um eine unnötige Belastung des Einlasses zu vermeiden.
5.2.2.
Wenn die Einheit an das Leitungswassernetz angeschlossen wird, ist der Einbau einer Rücklaufsicherung gesetzlich
vorgeschrieben. Sie muss auf Höhe der verwendeten Chemikalien oder höher angebracht sein. Auf diese Weise wird
verhindert, dass Brauchwasser in das Leitungswassernetz zurückläuft.
Hinweis: Der Wasserzulauf kann an beiden Seiten des Dosierers angebracht werden, der Auslass muss sich jedoch immer
rechts befinden.

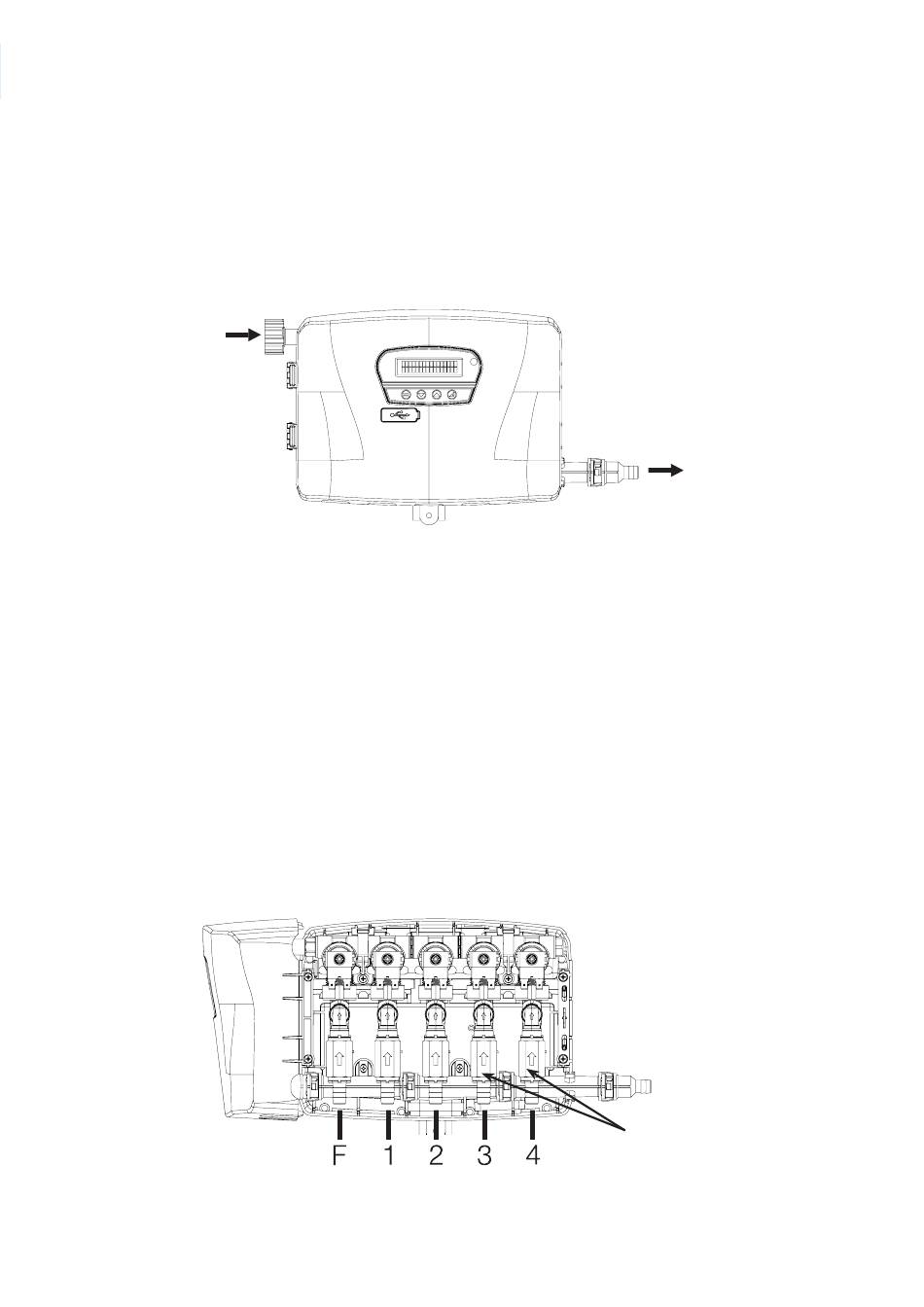

Wassereinlass
5.2.3.
Sollten Schlauchsätze für den Anschluss von EvoClean an das Leitungswassernetz verwendet werden, müssen diese
den Anforderungen der IEC 61770 entsprechen.
5.3. Montage Schritt 3: Verlegung des ableitenden Schlauchs zur Maschine
Hinweis: Der Zufuhrschlauch zwischen EvoClean und Waschautomat sollte so kurz wie möglich sein. Senkrecht verlaufende
Leitungen sollten auf ein Minimum begrenzt werden.
5.3.1.
Den Auslass (siehe oben) mit dem Waschautomaten verbinden, hierzu einen PVC-Gewebeschlauch mit 12,7 mm (½'')
oder 13 mm Innendurchmesser verwenden.
5.3.2.
Den PVC-Schlauch mit einem Kabelbinder an der Schlauchtülle sichern.
5.4. Montage Schritt 4: Verlegung der Ansaugschläuche
Hinweis: Die Rückschlagventile werden getrennt in einer Tüte verpackt mit der Einheit geliefert. Um einer Beschädigung
vorzubeugen, die Schläuche nicht montieren, wenn die Rückschlagventile an dem Verteiler angeschlossen sind.
Seite 7
Wasserauslass
Rückschlagventile
