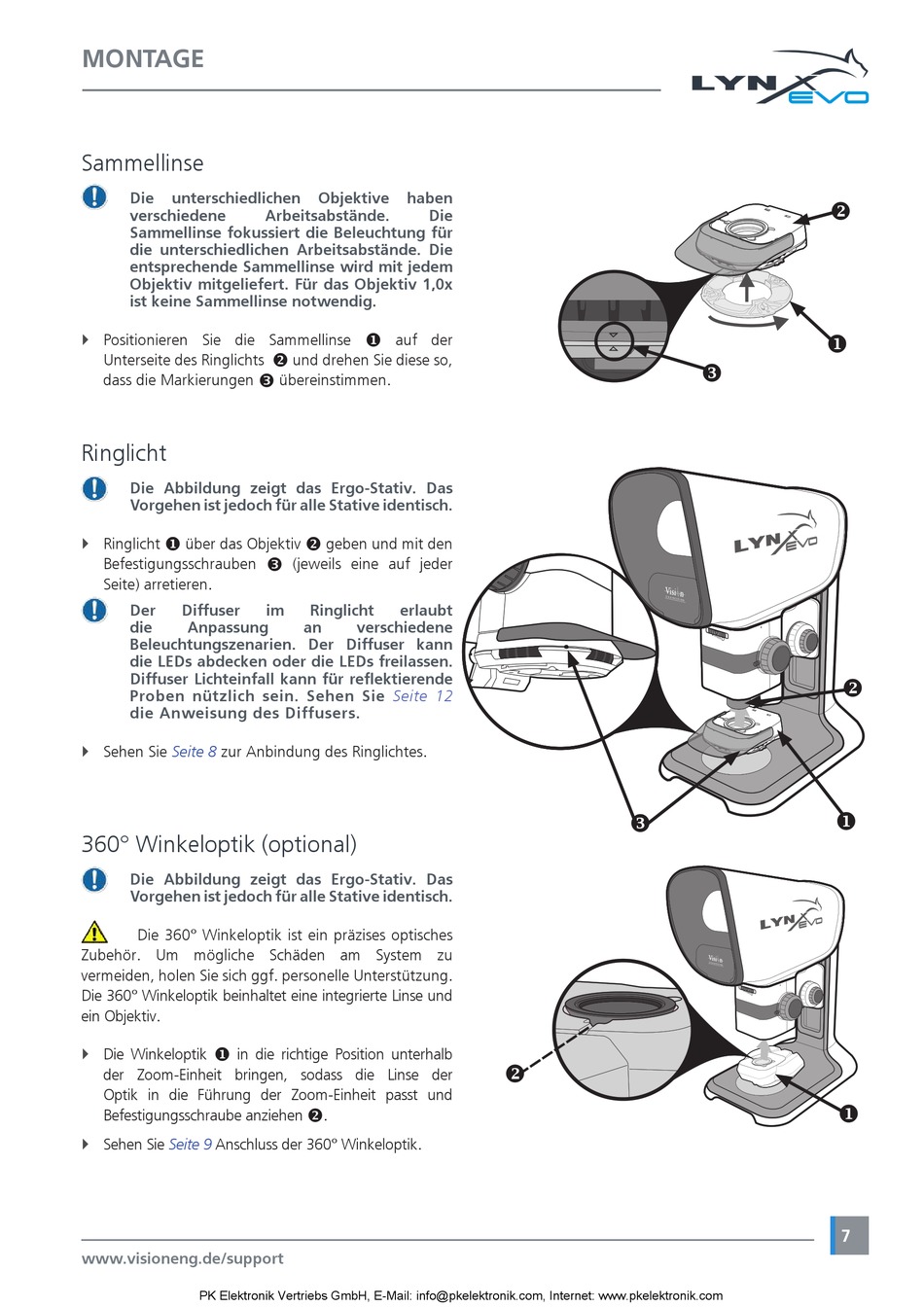

MONTAGE
Sammellinse
Die
unterschiedlichen
verschiedene
Sammellinse fokussiert die Beleuchtung für
die unterschiedlichen Arbeitsabstände. Die
entsprechende Sammellinse wird mit jedem
Objektiv mitgeliefert. Für das Objektiv 1,0x
ist keine Sammellinse notwendig.
`
Positionieren Sie die Sammellinse
Unterseite des Ringlichts
dass die Markierungen
Ringlicht
Die Abbildung zeigt das Ergo-Stativ. Das
Vorgehen ist jedoch für alle Stative identisch.
`
Ringlicht
u
über das Objektiv
Befestigungsschrauben
Seite) arretieren.
Der
Diffuser
die
Anpassung
Beleuchtungszenarien. Der Diffuser kann
die LEDs abdecken oder die LEDs freilassen.
Diffuser Lichteinfall kann für reflektierende
Proben nützlich sein. Sehen Sie
die Anweisung des Diffusers.
`
Sehen Sie
Seite 8
zur Anbindung des Ringlichtes.
360° Winkeloptik (optional)
Die Abbildung zeigt das Ergo-Stativ. Das
Vorgehen ist jedoch für alle Stative identisch.
Die 360° Winkeloptik ist ein präzises optisches
Zubehör. Um mögliche Schäden am System zu
vermeiden, holen Sie sich ggf. personelle Unterstützung.
Die 360° Winkeloptik beinhaltet eine integrierte Linse und
ein Objektiv.
`
Die Winkeloptik
u
in die richtige Position unterhalb
der Zoom-Einheit bringen, sodass die Linse der
Optik in die Führung der Zoom-Einheit passt und
Befestigungsschraube anziehen
`
Sehen Sie
Seite 9
Anschluss der 360° Winkeloptik.
