FM 557119
Vision Engineering Ltd. ist zertifiziert nach
dem Qualitätsmanagementsystem ISO
9001:2008.
Bedienungsanleitung

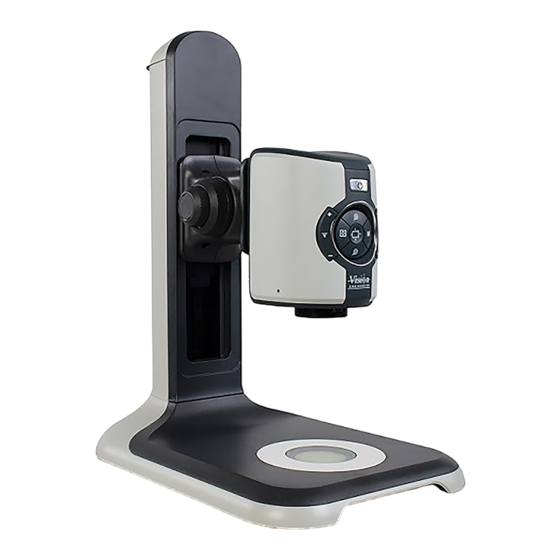

Digitalmikroskop EVO Cam
§ Multi-axis Säulenständer
§ Ergo-Stativ

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vision Engineering EVO Cam

  • Seite 1 Bedienungsanleitung Digitalmikroskop EVO Cam § Multi-axis Säulenständer § Ergo-Stativ FM 557119 Vision Engineering Ltd. ist zertifiziert nach dem Qualitätsmanagementsystem ISO 9001:2008.
  • Seite 2: Evo Cam

    EINLEITUNG System Seriennummern Komponente Seriennummer EVO Cam Multi-axis Säulenständer Ergo-Stativ Fokuseinheit Durchlichtbeleuchtung (optional) EVO Cam Auf der Rückseite der Einheit. Multi-axis Säulenständer Auf der Rückseite des Ständers. Ergo-Stativ Rückseitig an der Basis des Stativs.
  • Seite 3: Fokuseinheit

    Fokuseinheit Auf der Rückseite der Einheit. Durchlichtbeleuchtungsmodul (optional) Auf der Unterseite der Beleuchtung...
  • Seite 4: Copyright

    Copyright Copyright © 2015 Vision Engineering Ltd., Send Road, Send, Woking, Surrey GU23 7ER, UK, All Rights Reserved. Mantis® (1532468), Lynx® (3672061) und Dynascope® (915579) sind eingetragene Warenzeichen von Vision Engineering Ltd. Der Gebrauch unserer Handelsmarken wird strengstens kontrolliert und jeder unerlaubte Gebrauch ist verboten.
  • Seite 5: Inhaltsverzeichnis

    Warnung vor Gefahr durch elektrische Spannung! WARTUNG Wichtige Information Arbeitsschutz Störungssuche Elektrische Sicherheit Wechseln der Ausgabe-Bildfrequenz Sicherheitshinweise für die Beleuchtung Pflege Ihres EVO Cam Umgebungsbedingungen Wohlbefinden des Anwenders FIRMWARE-UPGRADE Erklärung Firmware-Upgrade SYSTEMAUFBAU Firmware-Update für die Beleuchtungssteuerung 13 Einzelteile/Artikel TECHNISCHE DATEN Vergrößerungstabelle...
  • Seite 6: Allgemein

    Personen- und Sachschäden zu vermeiden. Folgen Sie den Hinweisen in dieser Anleitung, um Schäden zu vermeiden. Erklärung Vision Engineering und seine Produkte erfüllen die Anforderungen der Warnung vor Gefahr durch elektrische EU-Richtlinien für elektro- und Elektronik-Alt-/Schrottgeräte (Waste Spannung! Electrical and Electronic Equipment - WEEE) und Beschränkung...
  • Seite 7: Systemaufbau

    SYSTEMAUFBAU SYSTEMAUFBAU Einzelteile/Artikel EVO Cam ECH 002 Bedieneinheit ECX150 Objektive (Siehe Spezifikation der optischen Daten) Vergrößerungstabelle Objektive Bestell- Vergrößerung Arbeitsabstand Bildausschnitt Bildausschnitt Zoombereich* bei min. Zoom bei max. Zoom (Breite / Höhe) (Breite / Höhe) Maximal: 4,0x - 67x 134 mm / 75 mm...
  • Seite 8: Stativ-Varianten

    SYSTEMAUFBAU Stativ-Varianten Ergo-Stativ mit Fokus Multi-axis Säulenständer EVB010 EVB020 Verschiebetisch Fokuseinheit EVS120 EVF111 Durchlichtbeleuchtung EVS011 Objective lenses 2.7x – 27x magnification super-long working distance lens (0.45x), 0.45x EVL045 WD 176mm - supplied secondary ringlight lens to optimise illumination 3.7x – 37x magnification extra-long working distance lens (0.62x), 0.62x EVL062 WD 128mm - supplied secondary ringlight lens to optimise illumination...
  • Seite 9: Montage

    Seite nach oben ein, den Ring und das Durchlichtglas Sobald die EVO Cam am Stativ befestigt ist (siehe Seite schließen Sie das Stromkabel des Durchlichts an die EVO Cam an. Falls der optionale Lichtreduktionsfilter benötigt wird, wird dieser zwischen dem Diffuser und dem Ring positioniert. www.visioneng.de/support...
  • Seite 10: Ständerhalterungen

    Sie den Zapfen von der Fokuseinheit, bevor Sie ihn an der Montagestange befestigen und die Fokuseinheit in der gewünschten Ausrichtung anbringen. Gehen Sie beim Anbringen der EVO Cam vorsichtig vor. Stellen Sie sicher, dass die Montageplatte rechtwinklig zum Sockel oder zur Arbeitsfläche ausgerichtet ist.
  • Seite 11: Objektive

    Position und sichern Sie dieses durch handfestes Anziehen der Sicherungsschraube Ziehen Sie die Inbusschraube nicht zu fest an. Kabel Schließen Sie das HDMI-Kabel an die EVO Cam HDMI- Buchse und das andere Ende an Ihren HDMI-kompatiblen Monitor oder an Ihr TV-Gerät an.
  • Seite 12: Betrieb

    BETRIEB BETRIEB Schnellstart Stromversorgung Ein/Aus Vergrößern Verkleinern Bilderfassung Durchlichtbeleuchtung (Option) Überblickmodus Ringlicht Helligkeitsregulierung Menü Stromversorgung Ein/Aus - Kurz drücken = Einschalten Bildhelligkeitsmodus - Lange drücken = Ausschalten - Lang drücken, um Bildhelligkeitsmodus zu aktivieren Zoom-Steuerung - drücken, um Bildhelligkeit zu erhöhen - drücken, um Bildhelligkeit zu verringern - Vergrößern - Verkleinern...
  • Seite 13: Direkt Anwählbare Funktionen

    Zum Einschalten des Geräts den Ein-/Ausschalter drücken. Das Display wird blau. Nach einigen Sekunden erscheint das Kamerabild. Geschieht dies nicht, schalten Sie Ihren Monitor auf den Eingang um, der für EVO Cam benutzt wird. Halten Sie den Ein-/Ausschalter ~3 Sekunden lang gedrückt, um EVO Cam auszuschalten.
  • Seite 14: Vergrößerung

    BETRIEB Vergrößerung Drücken Sie die Vergrößerungstaste , um das Objekt im Bild zu vergrößern, und die Verkleinerungstaste , um das Objekt im Bild zu verkleinern. Ein akustischer Ton gibt an, wenn die Vergrößerungs- oder Verkleinerungslimits erreicht sind. Vergrößerung OSD (On Screen Display) Die gegenwärtige Vergrößerung wird am Monitor angezeigt, zum Beispiel „x30“...
  • Seite 15: Werkseinstellungen

    BETRIEB Werkseinstellungen Befolgen Sie die nachstehenden Anweisungen, um EVO Cam auf seine Werkseinstellungen zurückzusetzen: Vergewissern Sie sich, dass das EVO Cam ausgeschaltet ist. Drücken und halten Sie die Stromtaste und die Menütaste , bis Sie vier Töne vernehmen. EVO Cam wird eingeschaltet und Vorgabeinformationen werden angezeigt.
  • Seite 16 Sie wird zur Berechnung der angezeigten Vergrößerung benutzt. der manuelle Fokus ausgewählt, kann der interne Fokus des ‚of‘ bedeutet optimaler Zoombereich, ‚ff‘ EVO Cam nicht verändert werden - in diesem Modus kann bedeutet maximaler Zoombereich ‚av‘ die Fokussteuerung am Mikroskopstativ zur Justierung des bedeutet Rundumsicht.
  • Seite 17: Benutzung Der Bedienkonsole (Optional)

    Eine optionale Bedienkonsole kann mit EVO Cam benutzt werden; sie ermöglicht eine Fernsteuerung der EVO Cam Bedienelemente. Die Bedienkonsole dient auch dazu, im Menü der EVO Cam zu navigieren und Optionen auszuwählen. Für vollständige Informationen zur Bedienkonsole siehe die beiliegenden Bedienungsanleitung.
  • Seite 18: Wartung

    HD-Signalstandards anzeigen. Einige wenige Monitore/Fernsehgeräte können dies allerdings nicht. Zeigt Ihr Monitor / TV-Gerät das Bild von EVO Cam nicht an, gehen Sie wie folgt vor: Vergewissern Sie sich, dass EVO Cam ausgeschaltet ist. Drücken und halten Sie die Übersicht- und Stromtaste, bis Sie vier akustische Töne vernehmen.
  • Seite 19: Firmware-Upgrade

    FIRMWARE-UPGRADE FIRMWARE-UPGRADE Firmware-Upgrade Firmware-Update für die Beleuch- tungssteuerung EVO Cam schließt eine Firmware-Upgrade-Funktion ein, die Benutzern die Installation neuer Firmware-Versionen Neben Standard-Aktualisierung kann ermöglicht. Beleuchtungssteuerung mit neuer Firmware aktualisiert werden. Die Firmware für die Beleuchtungssteuerung wird wie Erstellen Sie auf einem USB-Datenträger ein Verzeichnis folgt aktualisiert: namens „Upgrade“.
  • Seite 20: Technische Daten

    TECHNISCHE DATEN TECHNISCHE DATEN HD 1080p, 1920x1080 bei 50/60 Hz Kameraauflösung: Monitoranschlüsse: HDMI Monitorvoraussetzungen: HD-ready oder Full-HD (empfohlen) Ausgänge: HDMI Bilderfassung: USB 2,0 High Speed 11 cm x 16,5 cm x 14 cm (B x H x T) Abmessungen: Leistungsaufnahme: Max.
  • Seite 21: Service

    SERVICE SERVICE Service-Protokoll Datum des Service-Art Anmerkungen Datum Service nächsten Firma Unterschrift Services...
  • Seite 23: Garantie

    Rechnungsstellung an den Erstkäufer. Sollte während der Garantiezeit ein Fehler auftreten, wird dieser nach freier Wahl von Vision Engineering in einem Werk von Vision Engineering oder an einem anderen geeigneten Ort beseitigt. Vision Engineering behält sich das Recht vor, den Kaufpreis zurück zu erstatten, falls eine Ersatzlieferung nicht möglich oder eine Reparatur auf kommerzieller Basis in angemessener Zeit nicht...
  • Seite 24 +81 (0) 45 935 1117 Email: info@visioneng.jp Haftungsausschluss – Vision Engineering Ltd. betreibt eine kontinuierliche Entwicklungspolitik und behält sich das Recht vor, sämtliche Materialien, Spezifikationen oder das Design eines jeden Produktes ohne Hinweis zu verändern oder zu aktualisieren, ebenso enthaltene Informationen in Broschüren oder Datenblättern und auch das Beenden, bzw.
