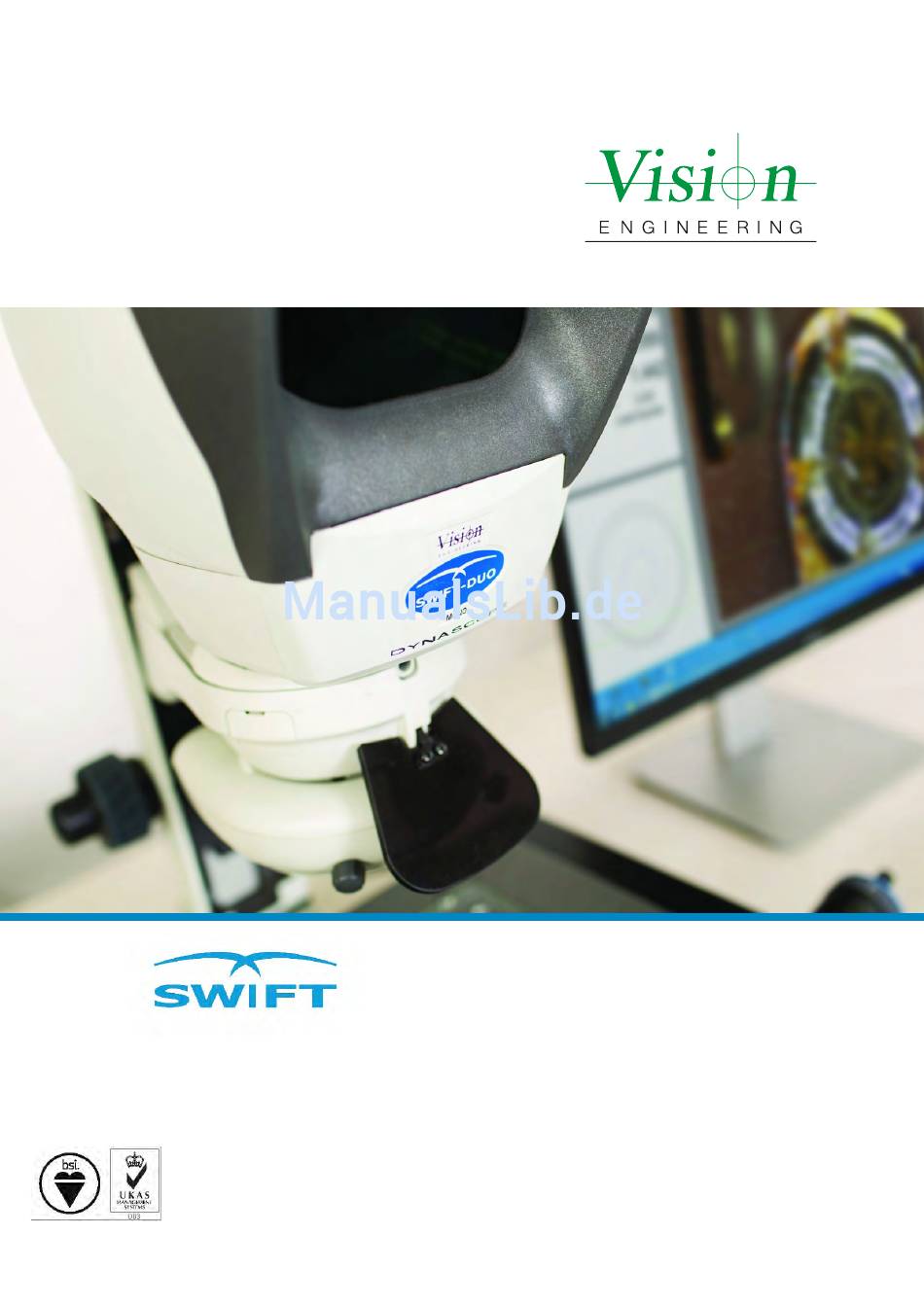

- Seite 1 Bedienungsanleitung Optische Messsysteme (Version "Blue") • Swift • Swift Duo • Kestrel Elite FM 557119 Vision Engineering Ltd. ist zertifiziert nach dem Qualitätsmanagementsystem ISO 9001:2008.
-
Seite 2: Einleitung

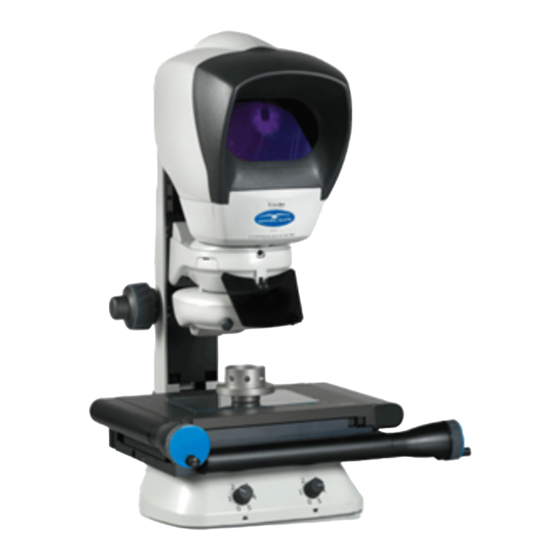

Ihr Vision Engineering Produkt ist ein kompaktes 2-Achsen Messsystem, entwickelt für genaue Messergebnisse bei niedrigen Investitionskosten. Die okularlose Optik (nicht bei Swift) bietet eine kontrastreiche Darstellung des zu messenden Objektes. Genaue Messergebnisse für Messungen in x und y (2D) stellt der in der Fläche korrigierte (NLEC) Messtisch sicher. -
Seite 3: Auspacken
AUSPACKEN Auspacken des Stativs (alle Varianten) AUSPACKEN... -
Seite 4: Inhaltsverzeichnis
Contents SYSTEMKOMPONENTEN Contents Stativ und Objektive Messtisch Betrachtungskopf ND-122 Geometrierechner QC 3000 Mess-PC MONTAGE Entfernen der Transportsicherungen Objektivhalter unganbringen Ringbeleuchtung anbringen Spotbeleuchtung anbringen Messtisch Montage (150 x 100 mm & 200 x 100 mm) Objektiv anbringen ND-122 Geometrierechner anschließen QC 3000 anschließen Mess-PC anschließen Messtisch ausrichten (nur bei Video-Systemen) Messtischmontage abschließen (150 x 100 mm &... -
Seite 5: Systemkomponenten
SYSTEMKOMPONENTEN Stativ und Objektive SYSTEMKOMPONENTEN Stativ Objektivhalter Objektiv Beleuchtungsvarianten Werkzeugsatz Blendschutz Messtisch Messtisch 150 x 100 mm (manuell) oder Messtisch 200 x 100 mm (manuell) Betrachtungskopf www.visioneng.de/support 2-Achsen Berührungsloses Messsystem... -
Seite 6: Nd-122 Geometrierechner
SYSTEMKOMPONENTEN ND-122 Geometrierechner ND-122 Geometrierechner Stellfuß für ND-122 QC 3000 Mess-PC Mess-PC Monitor Tastatur und Maus 2-Achsen Berührungsloses Messsystem www.visioneng.de/support... -
Seite 7: Montage
MONTAGE Entfernen der Transportsicherungen MONTAGE Entfernen Sie die 2 Schrauben und dann die Sicherungsplatte Hinweis: Bewahren Sie die Transportsicherungen und Schrauben auf. Es ist sehr empfehlenswert, die Transportsicherungen wieder zu montieren, wenn das System transportiert werden soll. Objektivhalter unganbringen Setzen Sie die Objektivhalterung von unten in die Schwalbenschwanzanschläge der Fokuseinheit und sichern... -
Seite 8: Ringbeleuchtung Anbringen
MONTAGE Ringbeleuchtung anbringen Schieben Sie die Ringlichteinheit von unten über den Objektivhalter und ziehen Sie die beiden Rändelschrauben handfest an. Stecken Sie das eine Ende des Verbindungskabels in die farbcodierte Buchse auf der Vorderseite des Netzteils Stecken Sie das andere Ende des Verbindungskabels in die Buchse auf der Rückseite der Ringlichteinheit. -
Seite 9: Messtisch Montage (150 X 100 Mm & 200 X 100 Mm)
MONTAGE Messtisch Montage (150 x 100 mm & 200 x 100 mm) Justieren Sie die Ausgleichsschraube des Stativs bis das Stativ sicher steht. Legen Sie den Messtisch mit eingeschobenem Ausgleichsfuß (Messtischunterseite hinten links, siehe Position B4 in der Grafik unten) auf die Messtischlager des Stativs. -
Seite 10: Objektiv Anbringen
MONTAGE Objektiv anbringen Der Objektivhalter sollte bereits angebracht sein (siehe Seite 3). Bringen Sie das Objektiv von unten in den Objektivhalter und schrauben Sie es handfest ein. ND-122 Geometrierechner anschließen X Achse Y Achse Netzkabel Netzkabel Alle Steckverbindungen müssen vollständig eingesteckt und mit den Schrauben (wenn vorhanden) gesichert werden. ACHTUNG: Aus Sicherheitsgründen muss der Netzanschluss leicht zugänglich bleiben. -
Seite 11: Qc 3000 Anschließen
MONTAGE QC 3000 anschließen Alle Steckverbindungen müssen vollständig eingesteckt und mit den Schrauben (wenn vorhanden) gesichert werden. ACHTUNG: Aus Sicherheitsgründen muss der Netzanschluss leicht zugänglich bleiben. Mess-PC anschließen Mess-PC (Rückseite) Kamera USB X Achse Y Achse Netzkabel Alle Steckverbindungen müssen vollständig eingesteckt und mit den Schrauben (wenn vorhanden) gesichert werden. ACHTUNG: Aus Sicherheitsgründen muss der Netzanschluss leicht zugänglich bleiben. -
Seite 12: Messtisch Ausrichten (Nur Bei Video-Systemen)
MONTAGE Messtisch ausrichten (nur bei Video-Systemen) Schalten Sie das Messsystem ein. Schalten Sie den Mess-PC ein, starten Sie die Messsoftware und folgen Sie den Anweisungen zum Überfahren der Referenzmarken. Stellen Sie mittels des Fokusrads auf die drei horizontalen Linien auf der Ausrichtplatte auf dem Messtisch scharf. -
Seite 13: Betrachtungskopf Anbringen
MONTAGE Betrachtungskopf anbringen Setzen Sie den Betrachtungskopf in die Schwalbenschwanzhalterung auf der Fokuseinheit Stecken Sie das Kopf-Verbindungskabel in die Buchse auf der Fokuseinheit. Schalten Sie das System an dem Schalter auf der Rückseite des Stativs ein. Bringen Sie die 3 Linien auf der Ausrichtplatte in Position und Fokus, sodass sie in der Optik sichtbar sind. -
Seite 14: Messtischglasplatte Nivellieren
MONTAGE Messtischglasplatte nivellieren Bringen den Bereich der Glasplatte in der Nähe des Glasplattenlagers ohne Verstellschraube (hinten, rechts) durch Verfahren des Messtisches unter die Optik. Stellen Sie mit der höchstmöglichen Vergrößerung auf die Oberfläche der Glasplatte scharf. Markieren Sie die Glasplatte ggf. -
Seite 15: Einstellung Und Betrieb
EINSTELLUNG UND BETRIEB Bedienelemente EINSTELLUNG UND BETRIEB Y-Achse Verstellrad X-Achse Verstellrad Fokus-Grobverstellung Fokus-Feinverstellung Ein-/Ausschalter Schalter/Regler für Spotauflichtbeleuchtung Schalter/Regler für Durchlichtbeleuchtung Hinweis: Die von Vision Engineering konfigurierten PC Systeme sind normalerweise nicht mit einem Passwort versehen. www.visioneng.de/support 2-Achsen Berührungsloses Messsystem... -
Seite 16: Das Messsystem Im Einsatz
EINSTELLUNG UND BETRIEB Das Messsystem im Einsatz Routinemäßige Wartungsarbeiten • Reinigen Sie die Oberflächen des Messsystems mit einem feuchten, fusselfreien Tuch. • Das Gerät selbst und die Zubehöre sollten regelmäßig auf lose oder beschädigte Teile überprüft werden. • Decken Sie das Gerät mit einer Staubschutzhülle ab, wenn Sie es nicht benutzen. •... -
Seite 17: Wechseln Der Durchlichtbeleuchtung
EINSTELLUNG UND BETRIEB Wechseln der Durchlichtbeleuchtung Trennen Sie alle Netzkabelverbindungen. Entfernen Sie Betrachtungskopf, Tisch und Auflichtbeleuchtungen und legen sie das Stativ vorsichtig auf die Seite. Entfernen Sie die 4 Schrauben der Halteplatte der Beleuchtungseinheit. Nehmen Sie die Halteplatte Beleuchtungseinheit ab und trennen Sie den Verbindungsstecker Schrauben Sie die LED von der Halteplatte ab (2 Schrauben... -
Seite 18: Wartungs- Und Kalibrierprotokoll
WARTUNGS- UND KALIBRIERPROTOKOLL WARTUNGS- UND KALIBRIERPROTOKOLL Stativ-Seriennummer Messtisch-Seriennummer Datum für Wartungsart Bemerkungen Wartungsdatum nächste Firma Unterschrift Wartung... -
Seite 19: Garantie
Sollte während der Garantiezeit ein Fehler auftreten, wird dieser nach freier Wahl von Vision Engineering im Herstellwerk oder an einem anderen geeigneten Ort beseitigt. Vision Engineering behält sich das Recht vor den Kaufpreis zurück zu erstatten, wenn eine Ersatzlieferung nicht möglich oder eine Reparatur auf kommerzieller Basis in angemessener Zeit nicht durchführbar ist. - Seite 20 Visit our website: www.visioneng.de Disclaimer – Vision Engineering Ltd. has a policy of continuous development and reserves the right to change or update, without notice, the design, materials or specification of any products, the information contained within this brochure/datasheet and to discontinue production or distribution of any of the products described.
