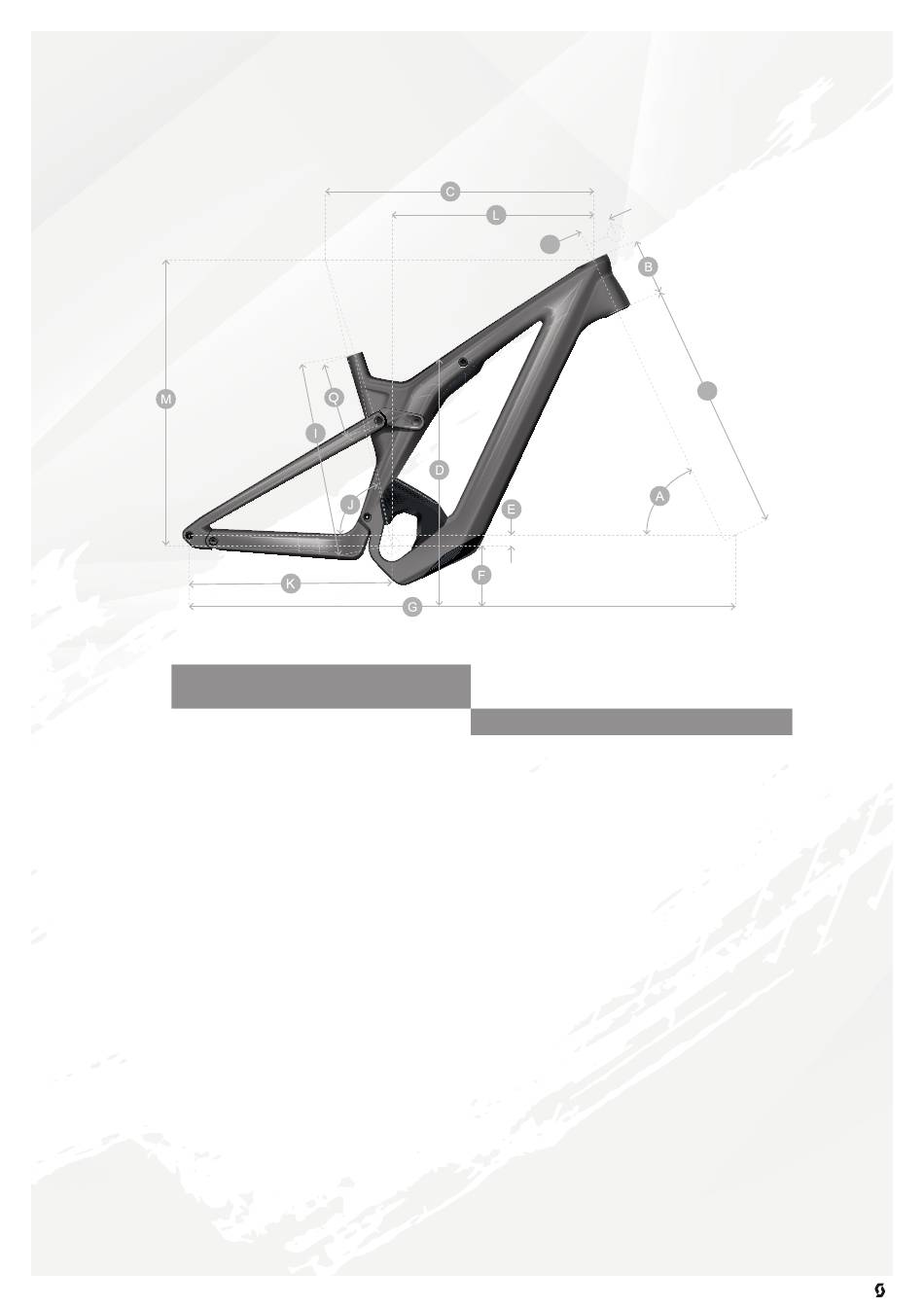

Geometrie:
MY22 Patron eRIDE
A STEUERRROHRWINKEL
B STEUERRROHRLÄNGE
C HORIZONTALES OBERROHR
D ÜBERSTANDSHÖHE
E TRETLAGER-OFFSET
F TRETLAGERHÖHE
G RADSTAND
I ABST. TRETLAGER BIS SITZROHR
J SITZROHRWINKEL
K KETTENSTREBE
L REACH
M STACK
N VORBAU
P VORBAULÄNGE
Q MAX. EINSTELLUNG DER
SATTELSTÜTZE
KURBELLÄNGE
TRAIL
DEUTSCH / SPARK TECHNISCHES HANDBUCH
N
Klein Mittle Groß
64.5° 65° 65°
120 mm 125 mm 135 mm
579.4 mm 595 mm 625.6 mm
766 mm 766 mm 766 mm
-30.0 mm -30.0 mm -30.0 mm
347 mm 347 mm 347 mm
1221.7 mm 1231.7 mm 1263.7 mm
410.5 mm 440.5 mm 470.4 mm
77° 76.9° 76.9°
454.0 mm 454.0 mm 454.0 mm
432.7 mm 445.8 mm 473.6 mm
634.8 mm 642.2 mm 651.3 mm
50 mm 50 mm 60 mm
567.1 mm 567.1 mm 567.1 mm
245 mm 265 mm 300 mm
165 mm 165 mm 165 mm
133.3 mm 129.5 mm 129.5 mm
P
S/Groß
65°
145 mm
656.4 mm
766 mm
-30.0 mm
347 mm
1295.4 mm
500.4 mm
76.8°
454.0 mm
501.2 mm
660.4 mm
60 mm
567.1 mm
320 mm
165 mm
129.5 mm
