Operation - Megger VF6 EX Benutzerhandbuch

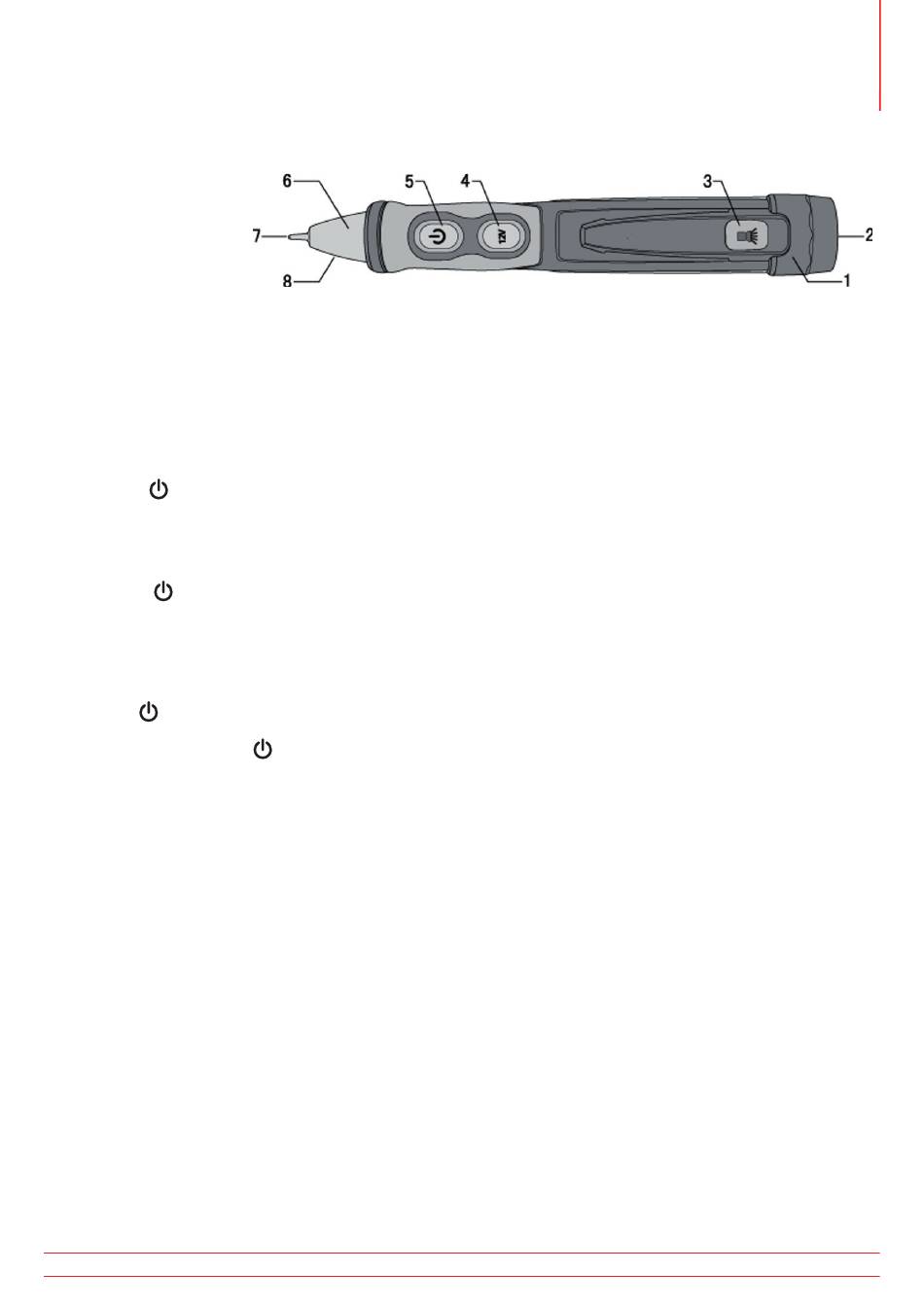

Beschreibung des
Spannungsprüfers
1. Verschraubbare
Batterieabdeckung
2. Taschenlampe
3. Taste für Taschenlampe
4. 12-V-Taste
5. Ein/Aus-Taste
6. LED-Anzeigen
7. Prüfspitze
8. Arbeitsleuchte

Operation

1. Einschalten des VF6 EX:
Taste des Spannungsprüfers. Der Spannungsprüfer
piept einmal und vibriert einmal. Die grüne LED leuchtet auf,
um anzuzeigen, dass der Spannungsprüfer eingeschaltet und
betriebsbereit ist.
2. Ausschalten des VF6 EX: : Drücken Sie kurz die Ein-/Aus-
Taste. Der VF6 EX gibt zwei Signaltöne aus und vibriert
zweimal. Die grüne LED erlischt.
3. Ausschalten des Signaltongebers und des
Vibrationsmotors: Schalten Sie den VF6 EX wie oben
beschrieben ein. Sowohl der Signaltongeber als auch
der Vibrationsmotor des VF6 EX sind jetzt eingeschaltet.
Um den Signaltongeber und den Vibrationsmotor
auszuschalten, halten Sie die Ein/Aus-Taste gedrückt, bis die
grüne LED blinkt. Um den
Vibrationsmotor wieder einzuschalten, halten Sie die Ein/
Aus-Taste gedrückt, bis die grüne LED blinkt und das Gerät
vibriert.
4. Prüfung auf ordnungsgemäßen Betrieb: : Vor der
Verwendung des VF6 EX müssen Sie (1) sicherstellen, dass die
grüne LED leuchtet, und (2) den VF6 EX mit einer bekannten
stromführenden Wechselspannungsquelle prüfen, die sich
innerhalb des definierten Erfassungsbereichs des VF6 EX
befindet.
5. Niederspannungsmodus (12 bis 1000 V AC): Drücken
Sie die 12-V-Taste und halten Sie sie gedrückt. Die grüne
LED wechselt zu orange, um anzuzeigen, dass sich der
VF6 EX im Niederspannungsmodus befindet. Halten Sie
die 12-V-Taste gedrückt und halten Sie dabei die Spitze
des VF6 EX in die Nähe einer Wechselspannungsquelle.
Wenn Wechselspannung erkannt wird, leuchtet die
LED rot und blinkt, ein Signalton wird ausgegeben und
der Spannungsprüfer vibriert. Blinken, Piepton und
Vibrationsgrad werden stärker, wenn sich der VF6 EX
der Spannungsquelle nähert. Wenn der VF6 EX eine
Mittelspannung erkennt (100 V bis 1000 V), wechselt er
automatisch in den Mittelspannungsmodus, die rote LED
leuchtet durchgehend, der Signaltongeber piept schnell und
www.megger.com
Drücken Sie kurz die Ein/Aus-
Signaltongeber und den
der Spannungsprüfer vibriert konstant.Medium Voltage
Mode (100 to 1000V AC): Place the tip of the VF6 EX
near an AC voltage. If the VF6 EX detects voltage within
the defined detection range the green LED will turn off, the
red LED will turn on, the sounder will beep rapidly and the
detector will vibrate constantly.
6. Mittelspannungsmodus (100 bis 1000V AC): :
Halten Sie die Spitze des VF6 EX in der Nähe einer
Wechselspannungsquelle. Wenn der VF6 EX eine Spannung
innerhalb des definierten Erfassungsbereichs erkennt, erlischt
die grüne LED, die rote LED leuchtet auf, der Signaltongeber
piept schnell und der Spannungsprüfer vibriert konstant.
HINWEIS: Der Spannungsprüfer kann die tatsächliche Spannung
nicht ermitteln. Die Spannungsstufe, bei der der Spannungsprüfer
vom Niederspannungs- in den Mittelspannungsmodus wechselt,
wird vom Isolationstyp und der Isolationsstärke, der Entfernung
von der Spannungsquelle und anderen Faktoren beeinflusst.
7. Anzeige niedriger Batterieladestand: TTauschen Sie
die Batterien aus, wenn die grüne LED nicht aufleuchtet.
Wenn der Spannungsprüfer eingeschaltet ist und die
Batteriespannung für einen zuverlässigen Betrieb zu niedrig
ist, ertönt der Signaltongeber dreimal und die grüne LED
erlischt, um anzuzeigen, dass der Spannungsprüfer nicht
betriebsbereit ist. Ersetzen Sie die Batterien, um das Gerät
wieder betriebsbereit zu machen.
8. Autom. Ausschalten: Um die Batterielebensdauer zu
verlängern, schaltet sich der Spannungsprüfer nach ca.
5 Minuten Inaktivität automatisch aus. Beim Ausschalten
gibt der Spannungsprüfer zwei Signaltöne aus und vibriert
zweimal. Die grüne LED erlischt.
9. Taschenlampe: Drücken Sie kurz die Taschenlampentaste,
um die Taschenlampe ein- oder auszuschalten. Um die
Batterielebensdauer zu verlängern, schaltet sich die
Taschenlampe nach ca. 5 Minuten automatisch aus.
HINWEIS: : Wenn die Batteriespannung für den Betrieb der
Taschenlampe zu niedrig ist, zeigt der Spannungsprüfer diesen
Zustand durch dreimaliges Piepen an und die Taschenlampe wird
ausgeschaltet. Der Spannungsprüfer verfügt über einen eigenen
Schwellenwert für niedrigen Batteriestand und kann in Betrieb
bleiben. Lesen Sie vor der Verwendung des Spannungsprüfers
die Informationen im Abschnitt „Prüfung auf ordnungsgemäßen
Betrieb" (Schritt 4) in diesem Benutzerhandbuch.
Product Name
3
