Royal Catering RC-HTR9WOC Bedienungsanleitung

Royal Catering RC-HTR9WOC Bedienungsanleitung

Hot dog gerät
Vorschau ausblenden Andere Handbücher für RC-HTR9WOC:
Inhaltsverzeichnis
  • Product Name
    • General Description
    • Operating Safety
    • Electrical Safety
    • Workplace Safety
    • Personal Safety
    • Rules of Use
    • Appliance Overview
    • Preparations for Operation
    • Operating the Appliance
    • Cleaning and Maintenance
    • Dane Techniczne
  • Nazwa Produktu
    • Ogólny Opis
    • Bezpieczeństwo Użytkowania
    • Bezpieczeństwo Elektryczne
    • Bezpieczeństwo W Miejscu Pracy
    • Bezpieczeństwo Osobiste
    • Zasady Użytkowania
    • Opis Urządzenia
    • Przygotowanie Do Pracy
    • Praca Z Urządzeniem
    • Czyszczenie I Konserwacja
    • Technické Údaje
  • Název Výrobku
    • Obecný Popis
    • Elektrická Bezpečnost
    • Bezpečnost Na Pracovišti
    • Osobní Bezpečnost
    • Popis Zařízení
    • Příprava K PráCI
    • Práce Se ZařízeníM
    • ČIštění a Údržba
    • Caractéristiques Techniques
  • Nom du Produit
    • Description Générale
    • Sécurité D'utilisation
    • Sécurité Électrique
    • Sécurité Sur le Lieu de Travail
    • Sécurité Personnelle
    • Règles D'utilisation
    • Description de L'appareil
    • Utilisation du Dispositif
    • Nettoyage et Entretien
    • Dati Tecnici
  • Nome del Prodotto
    • Descrizione Generale
    • Sicurezza Elettrica
    • Sicurezza Personale
    • Descrizione del Dispositivo
    • Preparazione All'utilizzo
    • Utilizzo del Dispositivo
    • Pulizia E Manutenzione
    • Datos Técnicos
  • Nombre del Producto
  • Modelo
  • Rc-Htr9Woc
  • Rc-Htr7Woc
  • Rc-Htr5Woc
  • Rc-Htr9Wc
  • Rc-Htr7Wc
  • Rc-Htr5Wc
  • Descripción General
  • Rc-Htr11Wc
    • Seguridad de Uso
    • Seguridad Eléctrica
    • Seguridad en el Trabajo
    • Seguridad Personal
    • Descripción del Equipo
    • Preparación para el Trabajo
    • Manejo del Equipo
    • Limpieza y Mantenimiento
    • Műszaki Adatok
    • Általános Leírás
    • Biztonságos Használat
    • Elektromos Biztonság
    • Munkahelyi Biztonság
    • Személyes Biztonság
    • Berendezés Leírása
    • Tisztítás, Karbantartás
    • Specifikationer
    • Generel Beskrivelse
    • Elektrisk Sikkerhed
    • Personlig Sikkerhed
    • Beskrivelse Af Produktet
    • Betjening Af Produktet
    • Rengøring Og Vedligeholdelse
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1
BEDIENUNGSANLEITUNG
User manual | Instrukcja | Návod k použití | Manuel d´utilisation | Istruzioni per l'uso | Manual de instrucciones
HOT DOG
MAKER
R C - H T R 9 WO C
R C - H T R 7 WO C
R C - H T R 5 WO C
R C - H T R 1 1 WO C
R C - H T R 9 W C
R C - H T R 7 W C
R C - H T R 5 W C
R C - H T R 1 1 W C
expondo.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Royal Catering RC-HTR9WOC

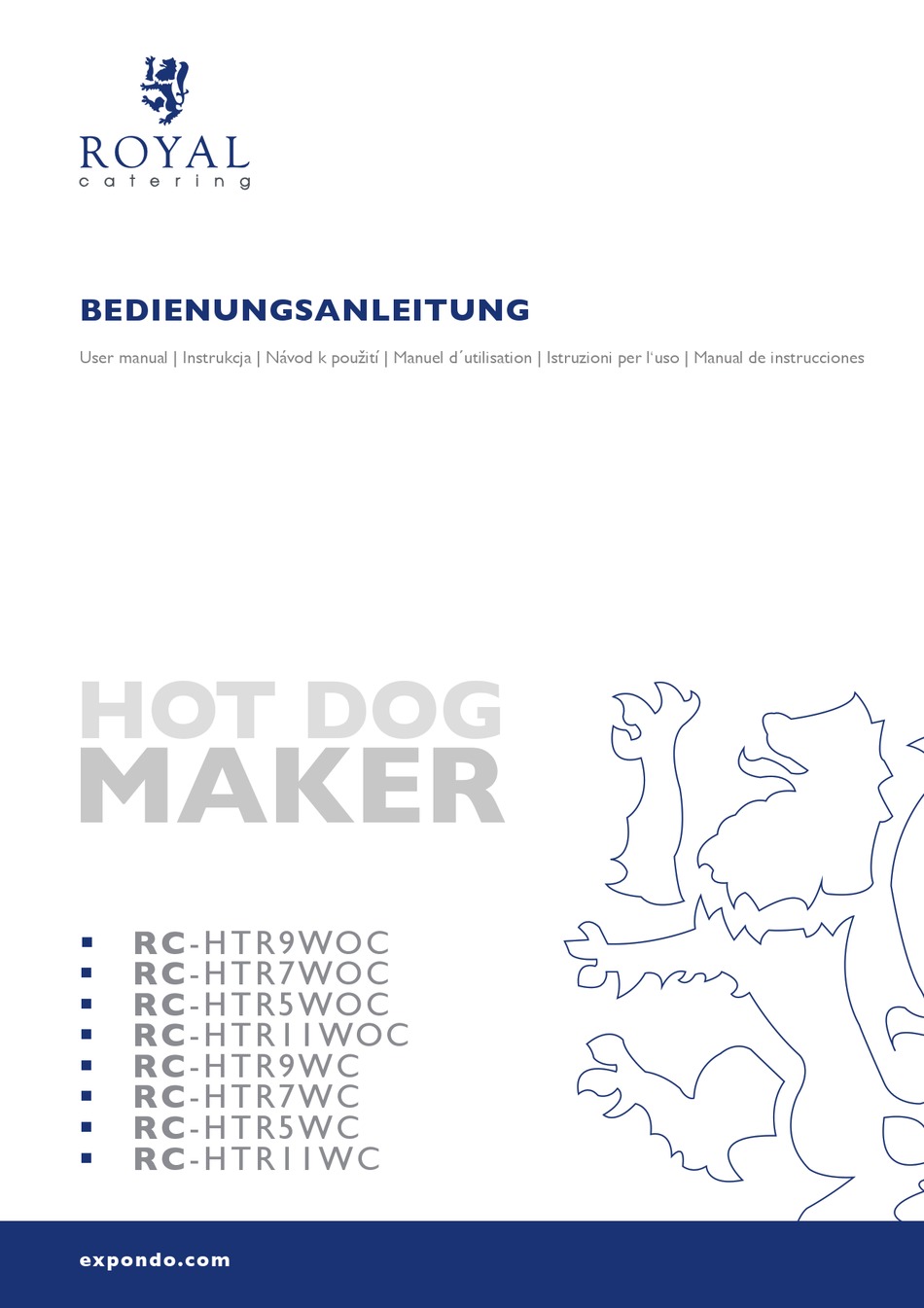

  • Seite 1 BEDIENUNGSANLEITUNG User manual | Instrukcja | Návod k použití | Manuel d´utilisation | Istruzioni per l‘uso | Manual de instrucciones HOT DOG MAKER R C - H T R 9 WO C  R C - H T R 7 WO C ...
  • Seite 2: Inhaltsverzeichnis

    INHALT | CONTENT | TREŚĆ | OBSAH | CONTENU | CONTENUTO | CONTENIDO PRODUKTNAME HOT DOG GERÄT PRODUCT NAME HOT DOG MAKER NAZWA PRODUKTU GRILL ROLKOWY NÁZEV VÝROBKU VÁLEČKOVÝ GRIL NOM DU PRODUIT GRILL À HOTDOG NOME DEL PRODOTTO SCALDA HOT DOG NOMBRE DEL PRODUCTO ASADOR DE SALCHICHAS MODELL...
  • Seite 3: Technische Daten

    Technische Daten Beschreibung des Wert des Parameters Parameters Produktname Würstchen-Roller-Grill Modell RC-HTR9WOC RC-HTR9WC Versorgungsspannung 230/50 [V~] / Frequenz [Hz] Nennleistung [W] Schutzart IP IPX3 Abmessungen (Breite / 550x425x220 550x425x480 Tiefe / Höhe) [mm] Gewicht [kg] 11,2 15,9 Beschreibung des Wert des...
  • Seite 4: Allgemeine Beschreibung

    Beschreibung des Wert des Parameters Parameters Produktname Würstchen-Roller-Grill Modell RC-HTR11WOC RC-HTR11WC Versorgungsspannung 230/50 [V~] / Frequenz [Hz] Nennleistung [W] 1100 Schutzart IP IPX3 Abmessungen (Breite / 553x500x220 550x500x480 Tiefe / Höhe) [mm] Gewicht [kg] 12,9 18,3 1. Allgemeine Beschreibung Diese Gebrauchsanweisung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen.
  • Seite 5: Betriebssicherheit

    Recycelbares Produkt. ACHTUNG! oder WARNUNG! oder BEACHTEN! zur Beschreibung der jeweils eingetretenen Situation (allgemeines Warnzeichen). ACHTUNG! Warnung vor Stromschlag! Achtung! Heiße Oberfläche kann Verbrennungen verursachen! Nur für internen Gebrauch. ACHTUNG! Die Abbildungen in dieser Gebrauchsanweisung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.
  • Seite 6: Elektrische Sicherheit

    2.1. Elektrische Sicherheit Der Stecker des Gerätes muss an die Steckdose angepasst sein. Modifizieren Sie den Stecker in keiner Weise. Original-Stecker und passende Steckdosen verringern das Risiko eines Stromschlags. Vermeiden Sie Körperkontakt mit geerdeten Teilen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn der Körper geerdet ist und das Gerät direktem Regen, nassem Straßenbelag und dem Betrieb in einer feuchten Umgebung ausgesetzt ist.
  • Seite 7: Sicherer Umgang Mit Dem Gerät

    Reparaturen am Produkt dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie keine Reparaturen selbst durch! Bei unbeabsichtigter Feuerentzündung oder im Brandfall dürfen nur Trockenpulverlöscher oder Kohlendioxid (CO2)-Feuerlöscher verwendet werden, um das Gerät unter Spannung zu löschen. Am Arbeitsplatz dürfen sich keine Kinder oder Unbefugte aufhalten. (Unaufmerksamkeit kann zum Verlust der Kontrolle über das Gerät führen.) Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf.
  • Seite 8 Bewahren Sie nicht verwendete Geräte außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Bedienungsanleitung nicht vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich. Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jeder Arbeit, dass keine allgemeinen Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Teilen und Komponenten oder andere Umstände, die den sicheren Betrieb des Geräts beeinträchtigen können).
  • Seite 9: Bestimmungsgemäßer Gebrauch

    Das Gerät ist nicht zum Grillen von Würstchen/Steaks in Kunststoffhüllen geeignet. Das Produkt ist nur für den Hausgebrauch bestimmt! Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Anwender. 3.1. Beschreibung des Geräts Modelle: |RC-HTR9WOC||RC-HTR7WOC||RC-HTR5WOC||RC-HTR11WOC| Modelle: |RC-HTR9WC||RC-HTR7WC||RC-HTR5WC||RC-HTR11WC| 1. Bedienfeld 2. Metalltablett 3. Rollengrill 4. Gehäuse...
  • Seite 10 5. Motor 6. Standfüße 7. Grillabdeckung aus Glas Bedienfeld A. „ON/OFF“ Schalter B. Temperaturregler für die hinteren Rollen C. Rechte Heizungsanzeige (orange) D. Linke Heizungsanzeige (orange) Temperaturregler für die vorderen Rollen 3.2. Einrichtung vor Inbetriebnahme AUFSTELLUNG DES GERÄTS MONTAGE DES GERÄTS |RC-HTR9WC||RC-HTR7WC||RC-HTR5WC||RC-HTR11WC|...
  • Seite 11 1. Schutzträger x1. 2. Trägerklemme x2. 3. Seitenklemme x4. 4. Klemme hinten x2. 5. Unterlegscheibe x4. 6. Schraube M4*8, x10. 7. Schraube M4*12, x4 8. Mutter x4. 9. Mittlere Scheibe x1. 10. Seitenscheibe x2. 1. Stellen Sie das Gerät auf eine stabile Unterlage und bringen Sie 6 Klammern an: 4 Klammern (3) an den Seiten des Grills und 2 Klammern (4), an der Rückseite des Grills.
  • Seite 12 3. Montieren Sie die mittlere Scheibe des Geräts, indem Sie den unteren Teil der Scheibe mit M4*8-Schrauben an den Klemmen befestigen. Sichern Sie den vorderen Teil der Scheibe mit dem Metallträger, schrauben Sie den Sicherheitsträger mit M4*12- Schrauben an die seitlichen Klemmen (2) (Verbindung aller Scheiben oben) fest. 4.
  • Seite 13: Arbeiten Mit Dem Gerät

    4 vordere Rollen 3 hintere Rollen RC-HTR7WOC 4 vordere Rollen 3 hintere Rollen RC-HTR9WC 5 vordere Rollen 4 hintere Rollen RC-HTR9WOC 5 vordere Rollen 4 hintere Rollen RC-HTR11WC 6 vordere Rollen 5 hintere Rollen RC-HTR11WOC 6 vordere Rollen 5 hintere Rollen 4.
  • Seite 14: Reinigung Und Wartung

    3.4. Reinigung und Wartung Ziehen Sie den Netzstecker vor jeder Reinigung und wenn das Gerät nicht benutzt wird. Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel. Zur Reinigung des Geräts dürfen nur milde, für die Reinigung von Oberflächen, die mit Lebensmitteln in Berührung kommen, vorgesehene Reinigungsmittel verwendet werden.
  • Seite 15 Stecker Klemmleiste f. Heizelement Isolierplatte Seitengehäuse Motor Kettenrad Kette Roller Heizelement Unteres Gehäuse Fuß Mittlere Scheibe Schraube M4*8 Klemme hinten Seitenscheibe Schraube M4*12 Unterlegscheibe Klemme rechts/links Mutter Sicherheitsleiste Leistenklemme...
  • Seite 16 MODELL: RC-HTR5WC/RC-HTR5WOC MODELLE: MODELL:RC-HTR7WC/RC-HTR7WOC Teilbezeichnung Beschreibung des Menge ON/OFF- Schalter Thermostat Temperaturregelknopf Heizungsanzeige Gehäuse Ölauffangschale Stecksockel Stecker Klemmleiste f. Heizelement Isolierplatte Seitengehäuse Motor Kettenrad...
  • Seite 17 Kette Roller Heizelement Unteres Gehäuse Fuß Mittlere Scheibe Schraube M4*8 Klemme hinten Seitenscheibe Schraube M4*12 Unterlegscheibe Klemme rechts/links Mutter Sicherheitsleiste Leistenklemme MODELL: MODELL:RC-HTR7WC/RC-HTR7WOC...
  • Seite 18 MODELL:RC-HTR9WC/RC-HTR9WOC Teilbezeichnung Beschreibung des Menge ON/OFF- Schalter Thermostat Temperaturregelknopf Heizungsanzeige Gehäuse Ölauffangschale Stecksockel Stecker Klemmleiste f. Heizelement Isolierplatte Seitengehäuse Motor Kettenrad Kette Roller Heizelement Unteres Gehäuse Fuß Mittlere Scheibe Schraube M4*8 Klemme hinten Seitenscheibe Schraube M4*12 Unterlegscheibe Klemme rechts/links Mutter...
  • Seite 19 MODELL:RC-HTR9WC/RC-HTR9WOC MODELL:RC-HTR11WC/RC-HTR11WOC Teilbezeichnung Beschreibung des Menge ON/OFF- Schalter Thermostat Temperaturregelknopf Heizungsanzeige Gehäuse Ölauffangschale Stecksockel Stecker Klemmleiste f. Heizelement Isolierplatte Seitengehäuse...
  • Seite 20 Motor Kettenrad Kette Roller Heizelement Unteres Gehäuse Fuß Mittlere Scheibe Schraube M4*8 Klemme hinten Seitenscheibe Schraube M4*12 Unterlegscheibe Klemme rechts/links Mutter Sicherheitsleiste Leistenklemme...
  • Seite 21 MODELL:RC-HTR11WC/RC-HTR11WOC...
  • Seite 39 MODEL:RC-HTR11WC/RC-HTR11WOC...
  • Seite 57 MODEL:RC-HTR11WC/RC-HTR11WOC...
  • Seite 75 MODEL:RC-HTR11WC/RC-HTR11WOC...
  • Seite 93 MODÈLE : RC-HTR11WC/RC-HTR11WOC...
  • Seite 149 TÍPUS:RC-HTR11WC/RC-HTR11WOC...
  • Seite 168: Expondo Polska Sp. Z O.o. Sp. K

    Umwelt – und Entsorgungshinweise Hersteller an Verbraucher Sehr geehrte Damen und Herren, gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin.
