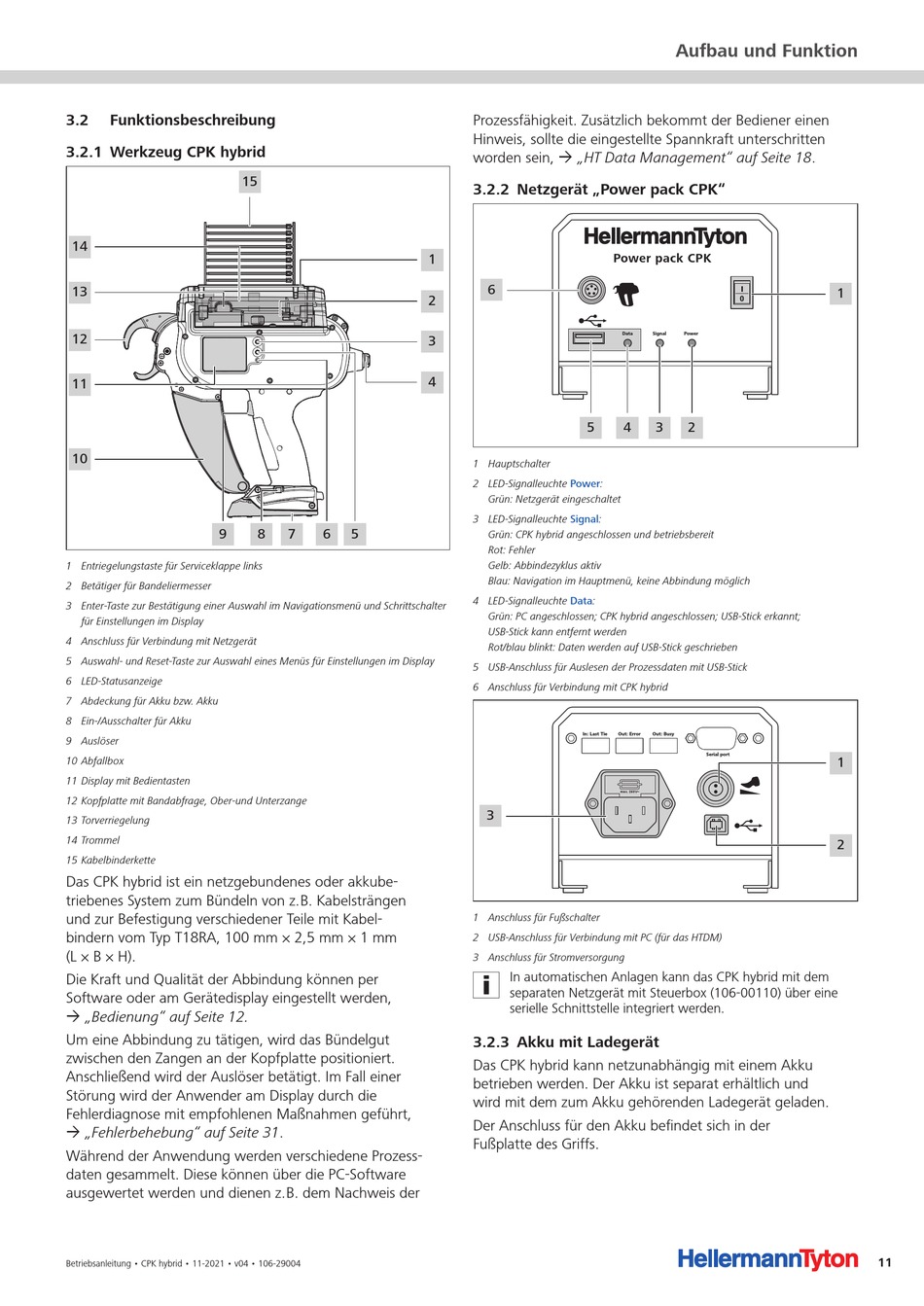

3 .2

Funktionsbeschreibung

3 .2 .1 Werkzeug CPK hybrid

14
13
12
11
10
9
1 Entriegelungstaste für Serviceklappe links
2 Betätiger für Bandeliermesser
3 Enter­Taste zur Bestätigung einer Auswahl im Navigationsmenü und Schrittschalter
für Einstellungen im Display
4 Anschluss für Verbindung mit Netzgerät
5 Auswahl­ und Reset­Taste zur Auswahl eines Menüs für Einstellungen im Display
6 LED­Statusanzeige
7 Abdeckung für Akku bzw. Akku
8 Ein­/Ausschalter für Akku
9 Auslöser
10 Abfallbox
11 Display mit Bedientasten
12 Kopfplatte mit Bandabfrage, Ober­und Unterzange
13 Torverriegelung
14 Trommel
15 Kabelbinderkette
Das CPK hybrid ist ein netzgebundenes oder akkube-
triebenes System zum Bündeln von z. B. Kabelsträngen
und zur Befestigung verschiedener Teile mit Kabel-
bindern vom Typ T18RA, 100 mm × 2,5 mm × 1 mm
(L × B × H).
Die Kraft und Qualität der Abbindung können per
Software oder am Gerätedisplay eingestellt werden,
à „Bedienung" auf Seite 12.
Um eine Abbindung zu tätigen, wird das Bündelgut
zwischen den Zangen an der Kopfplatte positioniert.
Anschließend wird der Auslöser betätigt. Im Fall einer
Störung wird der Anwender am Display durch die
Fehlerdiagnose mit empfohlenen Maßnahmen geführt,
à „Fehlerbehebung" auf Seite 31.
Während der Anwendung werden verschiedene Prozess-
daten gesammelt. Diese können über die PC-Software
ausgewertet werden und dienen z. B. dem Nachweis der
Betriebsanleitung • CPK hybrid • 11-2021 • v04 • 106-29004
15
8 7 6 5
Prozessfähigkeit. Zusätzlich bekommt der Bediener einen
Hinweis, sollte die eingestellte Spannkraft unterschritten
worden sein, à „HT Data Management" auf Seite 18.
3 .2 .2 Netzgerät „Power pack CPK"
1
6
2
3
4
5
1 Hauptschalter
2 LED­Signalleuchte Power:
Grün: Netzgerät eingeschaltet
3 LED­Signalleuchte Signal:
Grün: CPK hybrid angeschlossen und betriebsbereit
Rot: Fehler
Gelb: Abbindezyklus aktiv
Blau: Navigation im Hauptmenü, keine Abbindung möglich
4 LED­Signalleuchte Data:
Grün: PC angeschlossen; CPK hybrid angeschlossen; USB­Stick erkannt;
USB­Stick kann entfernt werden
Rot/blau blinkt: Daten werden auf USB­Stick geschrieben
5 USB­Anschluss für Auslesen der Prozessdaten mit USB­Stick
6 Anschluss für Verbindung mit CPK hybrid
In: Last Tie
3
1 Anschluss für Fußschalter
2 USB­Anschluss für Verbindung mit PC (für das HTDM)
3 Anschluss für Stromversorgung
In automatischen Anlagen kann das CPK hybrid mit dem
separaten Netzgerät mit Steuerbox (106-00110) über eine
serielle Schnittstelle integriert werden.
3 .2 .3 Akku mit Ladegerät
Das CPK hybrid kann netzunabhängig mit einem Akku
betrieben werden. Der Akku ist separat erhältlich und
wird mit dem zum Akku gehörenden Ladegerät geladen.
Der Anschluss für den Akku befindet sich in der
Fußplatte des Griffs.
Aufbau und Funktion
Power pack CPK
Data Signal Power
4 3 2
Out: Error Out: Busy
Serial port
max. 250V~
1
1
2
