Rothmann Baltimore Aufbau- Und Bedienungsanleitung Seite 3

Hardware
A. Schraube ST4,8 x 10 vernickelt PT-Kopf (2x)
B. Bolzen M6 x 16 vernickelt PH-Kopf (28x ）
C. Flügelschraube M6 x 10 vernickelt PH-Kopf (1x)
D. Mutter M10 vernickelt (2x)
E. Unterlegscheibe Ø 6,4 vernickelt (6x)
F. Sicherungsscheibe Ø 6,5 vernickelt (6x)
Gesamtwärmeeingabe:
10,55 kW (767 g/h)
(Alle Gas Kategorien)
Gas Kategorie: I
3+
Gas Art: Butan
Gas Druck: 28-30
Einspritzdüse: 0.80mm
4
benötigtes Werkzeug (enthalten)
#2 K reuzschlitz Schraubend reher
PH (1x)
M10-M6 Schraubenschlüssel (2x)
CE
1008-16
PIN：
1008CQ2935
I
3B/P(50)
Propan Butan
37 mbar 50 mbar

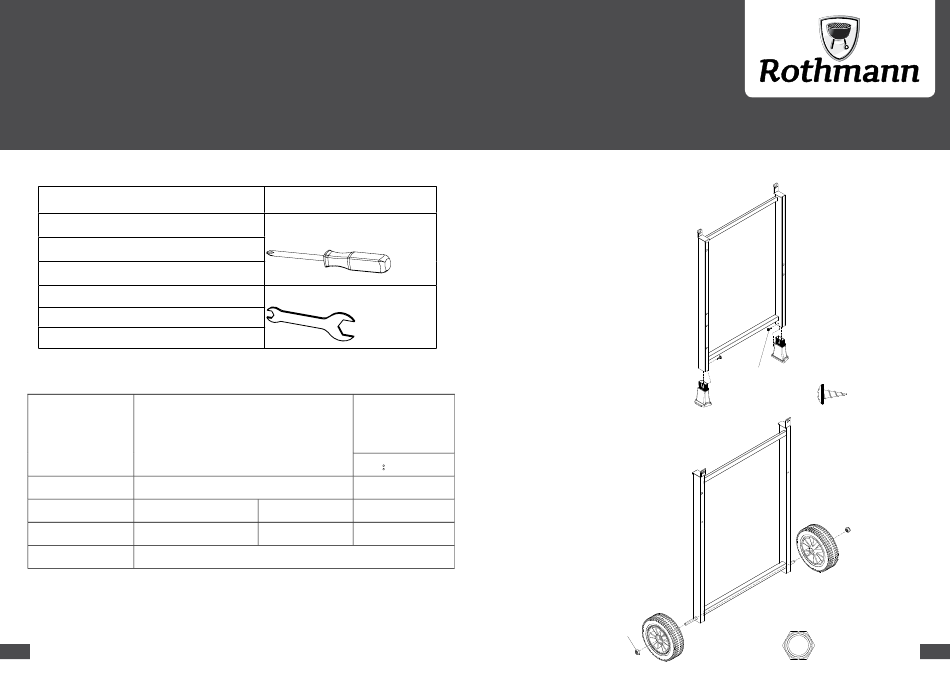

Aufbau
Schritt 1:
Füße am linken Wagenseitenteil anbringen
Schritt 2:
Achse, Räder am rechten Wagenseitenteil anbringen
D
A
A X 2
D X 2
5 3
