Inhaltszusammenfassung für Rothmann Seattle

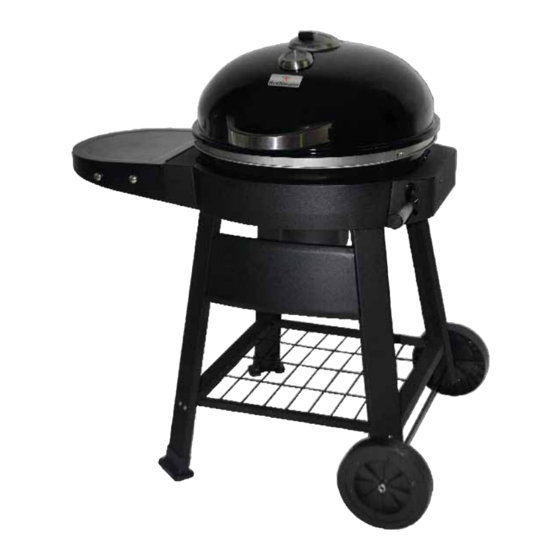

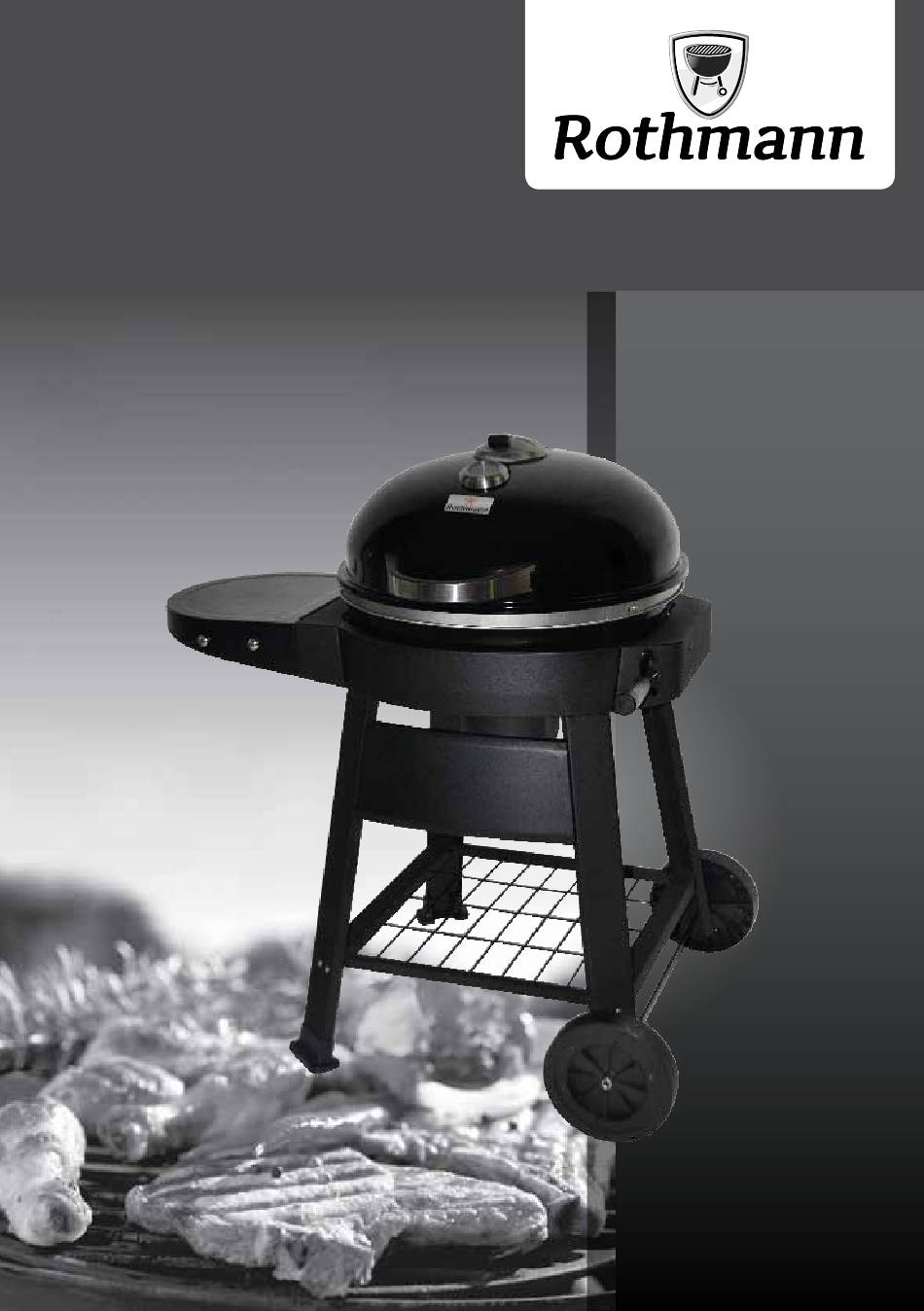

- Seite 1 Holzkohlegrill »Seattle« Aufbau- und Bedienungsanleitung...
- Seite 2 Liebe Kundin, lieber Kunde! Teileliste Explosionsansicht Logo Herzlichen Glückwunsch zum Kauf dieses Qualitätsproduktes. Dieses Produkt entspricht Thermostat europäischen und nationalen Anforderungen. Um diese Anforderungen zu erhalten und Luftdurchgang am Deckel die Konformität zu gewährleisten, bitten wir Sie, sich an diese Anweisung zu halten. Sie Deckel beinhaltet wichtige Informationen bzgl.
- Seite 3 Aufbau Hardware Benötigtes Werkzeug (enthalten) Schritt 1: A. Schraube M4 x 8 (2x) #2 Kreuzschlitz Schraubendreher (PH) (1x) A: Befestigen Sie die oberen Scharniere (14+16) und den Deckelgriff (5) am Deckel (4). B. Schraube M6 x 12 (1x) C. Schraube M6 x 16 (46x) M10-M6 Schraubenschlüssel (2x) D.
- Seite 4 Schritt 4: Schritt 3: A: Fügen Sie den Grillrahmen zusammen wie gezeigt (11+18+20). A: Befestigen Sie die unteren Scharniere (15+17) am Grillkörper (13) und bringen Sie die Kohlebehälter Stützen (19) von der richtigen Seite an (wie gezeigt).
- Seite 5 Schritt 5: Schritt 6: A: Befestigen Sie den Grillkörper am Grillrahmen. A: Sichern Sie die Kohlebehälter Stützten (19) und befestigen Sie den Kontrollgriff (26).
- Seite 6 Schritt 7: Schritt 8: A: Befestigen Sie die Wagen Frontplatte (27) an den Vorderbeinen (22+31). A: Befestigen Sie das Bodengitter (28) an den Vorder- (22+31) und Hinterbeinen (21+32).
- Seite 7 Schritt 10: Schritt 9: A: Befestigen Sie die Achse (30) und die Räder (29) an dem Grill. A: Fügen Sie die Teile zusammen.
- Seite 8 Schritt 11: Schritt 12: A: Befestigen Sie den Regler des Aschebehälters (23) am Grill. A: Befestigen sie den Aschebehälter Griff (25) am Aschebehälter (24).
- Seite 9 Schritt 13: Schritt 14: A: Befestigen Sie den Deckel (4) und schieben Sie den Aschebehälter (24) A: Befestigen Sie die Seitenablage (10) am Grill. an seinen Platz. Bemerkung: Lassen Sie die Schrauben zuerst noch ca. 5 mm herausstehen und ziehen Sie alle Schrauben welche die Seitenablage fest halten erst an, nachdem Sie die Seitenablage richtig in Position gebracht haben.
- Seite 10 Schritt 16: Schritt 15: A: Befestigen Sie den Grillrost (7). A: Befestigen Sie den Kohlebehälter (9) und den Warmhalterost (6). Bemerkung: Benutzen Sie die Grillrostgriffe (8) um den Grillrost (7) anzuheben.
- Seite 11 Sicherheitshinweise Aufbewahrung/ Pflege Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung • ACHTUNG! Lassen Sie den Grill abkühlen, bevor Sie diesen bewegen, reinigen oder der Sicherheitshinweise können einen Brand und/oder schwere Verletzungen einlagern. verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft •...
- Seite 12 Hergestellt für: HELLWEG - Ihr Baufreund Einkaufsgesellschaft m.b.H. Neubauzeile 102 A-4030 Linz Art.-Nr. 917789...
