Installation
Mise en service de l'adaptateur de
terminal
10
A faire en premier
Veillez à ce que votre PC et votre adaptateur de terminal ISDN soient hors
tension.
Connecter ELSA TanGo 1000
Connectez votre adaptateur de terminal ISDN au réseau 230 V (prise) par le
connecteur d'alimentation · au moyen de la fiche fournie.
Connexion au PC
Enfichez le câble V.24 fourni dans le connecteur » de l'interface série (port
COM) de votre PC.
Raccordement au réseau ISDN
Raccordez le câble de raccordement fourni au connecteur de ligne sur
l'adaptateur de terminal ISDN ¿ et à la prise ISDN-S
Mise sous tension du PC et de l'adaptateur de terminal
Allumez d'abord votre PC puis l'adaptateur de terminal ISDN.
I
AC
9 V~
³
·
»
¿
V .2 4/R S 23 2 C

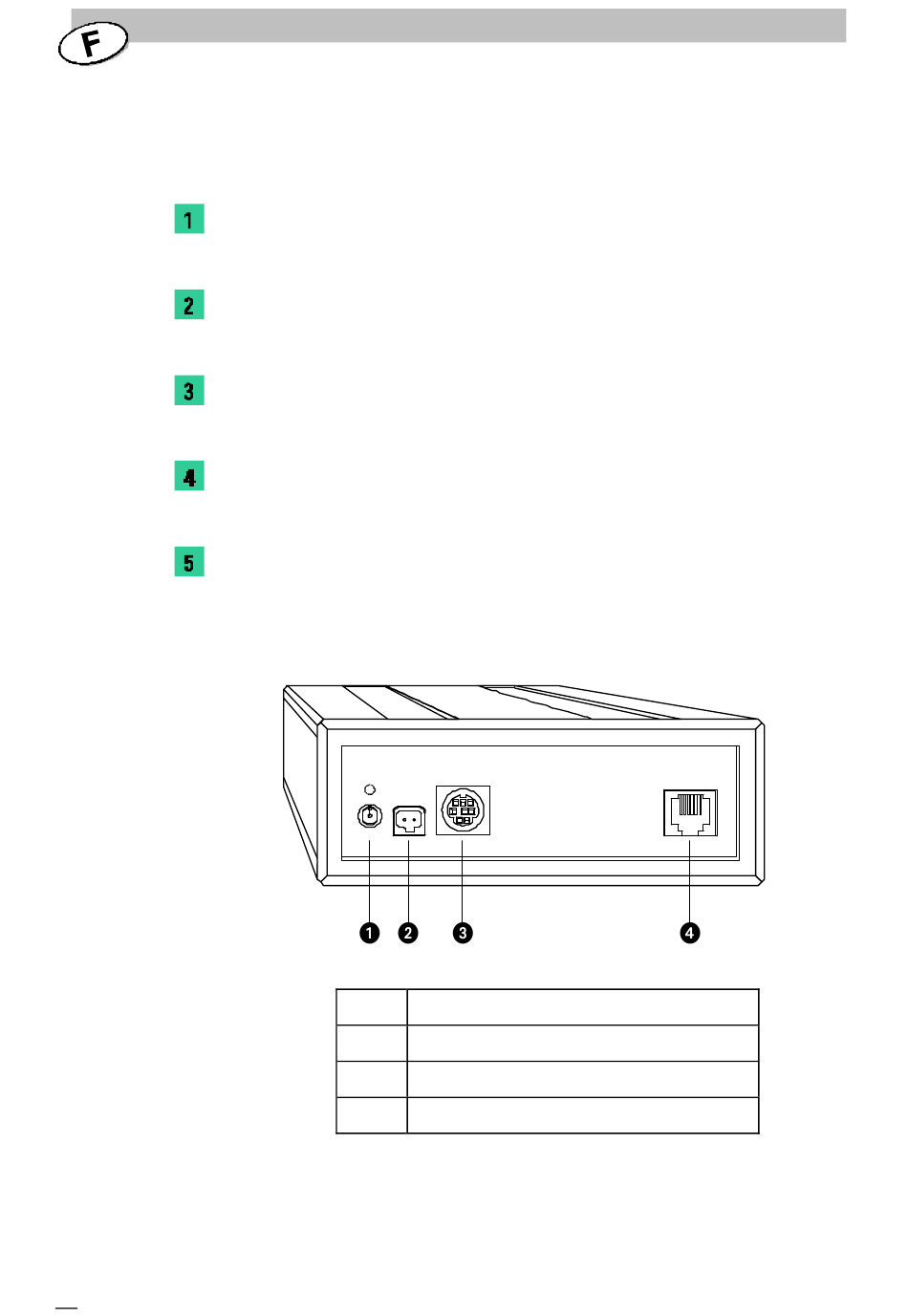

Interrupteur Marche/Arrêt
Connecteur d'alimentation
Connecteur série (interface V.24 / RS232C)
Connecteur de ligne ISDN
.
0
ISD N /S
0
