Bedienungsanleitung
Montageanleitung
Crimpzange CT-CP
Inhalt
Sicherheitshinweise ���������������������������������������������������������������������2
Funktionsübersicht ����������������������������������������������������������������������3
Crimpeinsatzwechsel �������������������������������������������������������������������4
Crimpen ��������������������������������������������������������������������������������������5
Vorzeitiges Entriegeln �������������������������������������������������������������������7
CT-CP
CT-I-CP6
Hinweis:
Wartung und Instandhaltung, Hersteller Bedienungsanleitung
berücksichtigen, www�wezag�de
MA420 (de_en)
MA000 (de_en)
Operating instructions
Assembly instructions
Crimping pliers CT-CP
Content
Safety Instructions �����������������������������������������������������������������������2
Features overview ������������������������������������������������������������������������3
Change of crimping die set ����������������������������������������������������������4
Crimping ��������������������������������������������������������������������������������������5
Premature release ������������������������������������������������������������������������7
Note:
For service and maintenance, consider manufacturer infor-
mation, www�wezag�de
1 / 8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Staubli CT-CP
Inhaltszusammenfassung für Staubli CT-CP
-
Seite 1: Inhaltsverzeichnis

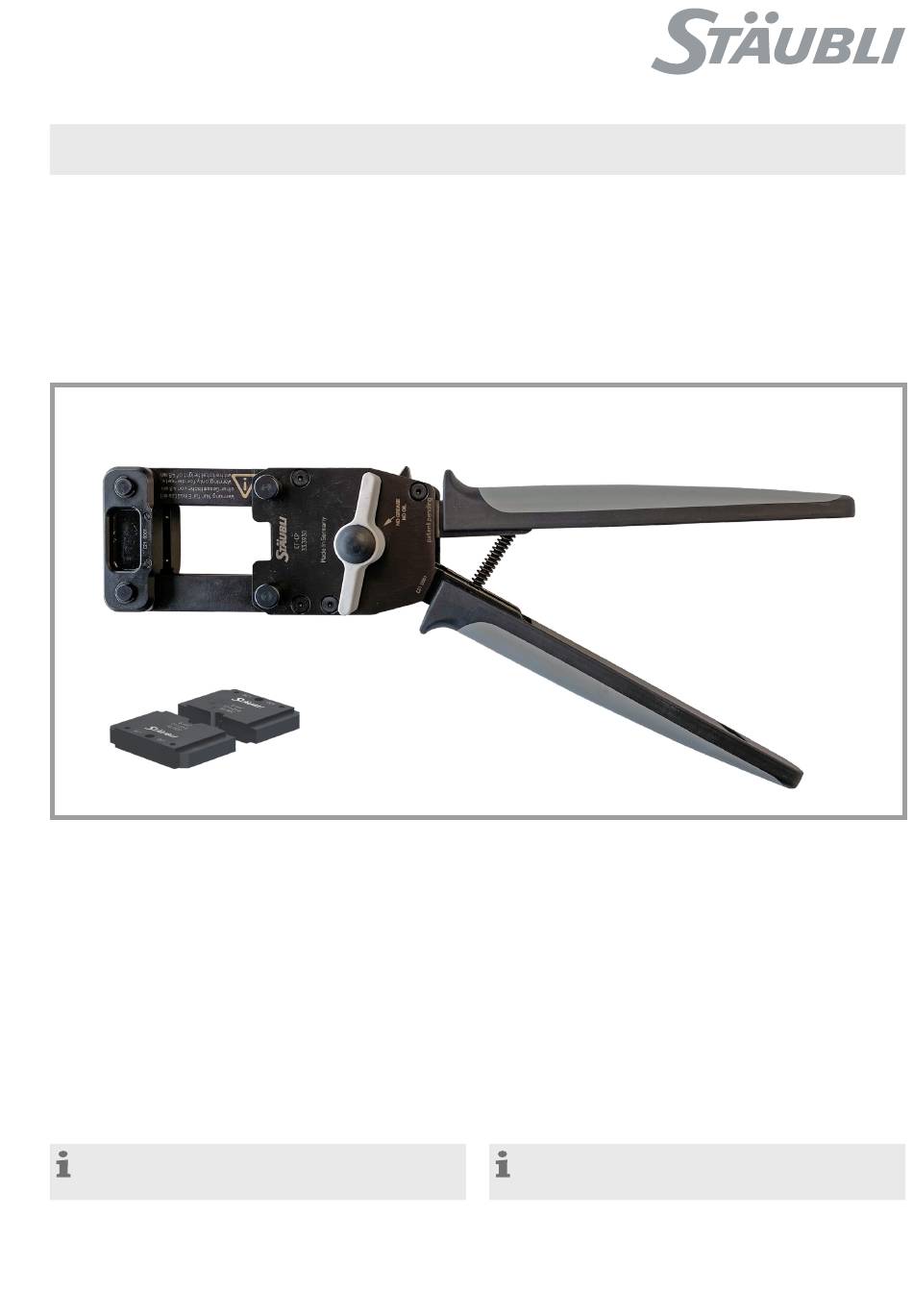

MA000 (de_en) MA420 (de_en) MA000 (de_en) MA420 (de_en) Montageanleitung Bedienungsanleitung Assembly instructions Operating instructions Crimpzange CT-CP Crimping pliers CT-CP Inhalt Content Sicherheitshinweise ���������������������������������������������������������������������2 Safety Instructions �����������������������������������������������������������������������2 Funktionsübersicht ����������������������������������������������������������������������3 Features overview ������������������������������������������������������������������������3 Change of crimping die set ����������������������������������������������������������4 Crimpeinsatzwechsel �������������������������������������������������������������������4 Crimpen ��������������������������������������������������������������������������������������5 Crimping ��������������������������������������������������������������������������������������5... -
