MA085 (de_en)
Bedienungsanleitung
Crimpzange
M-CZ
Inhalt
Sicherheitshinweise2
Bedienung ���������������������������������������������������������������������������������3
Prüfung ��������������������������������������������������������������������������������������4
Stempel / Die
M-CZ
Selektor / Selector
MES-CZ
MA085 (de_en)
Operating instructions
Crimping pliers
M-CZ
Content
Safety Instructions 2
Operating �����������������������������������������������������������������������������������3
Control ���������������������������������������������������������������������������������������4

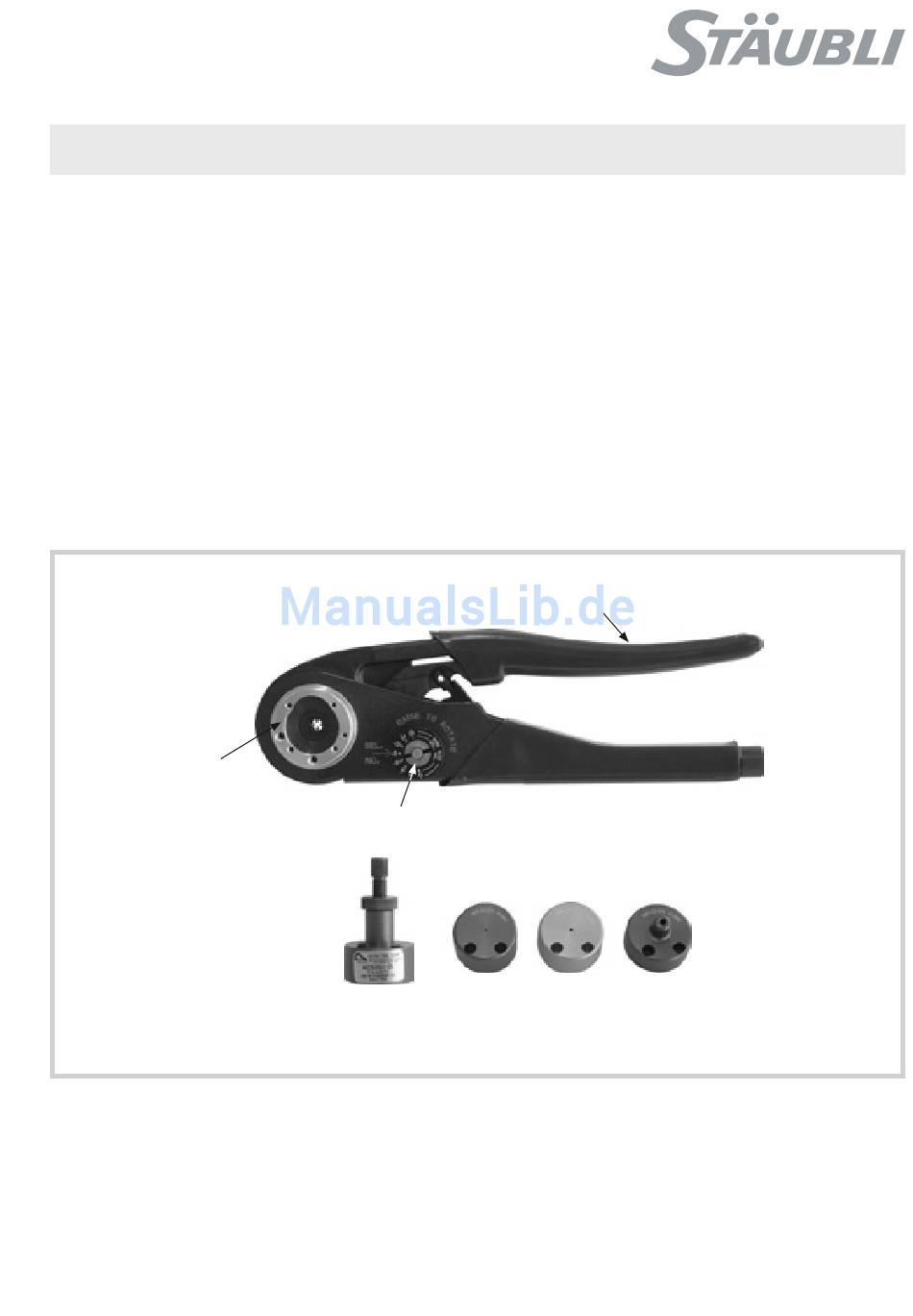

Handhebel / Hand lever
MES-CZ-CT1
grün / green
MES-CZ-CT1,5
gelb / yellow
MES-CZ-CT3
orange
1 / 4
