Rückseite - Kindermann Aktivbox Set2 50+ Montage- Und Bedienungsanleitung

6.2 Rückseite
1 2 3
7
9
10

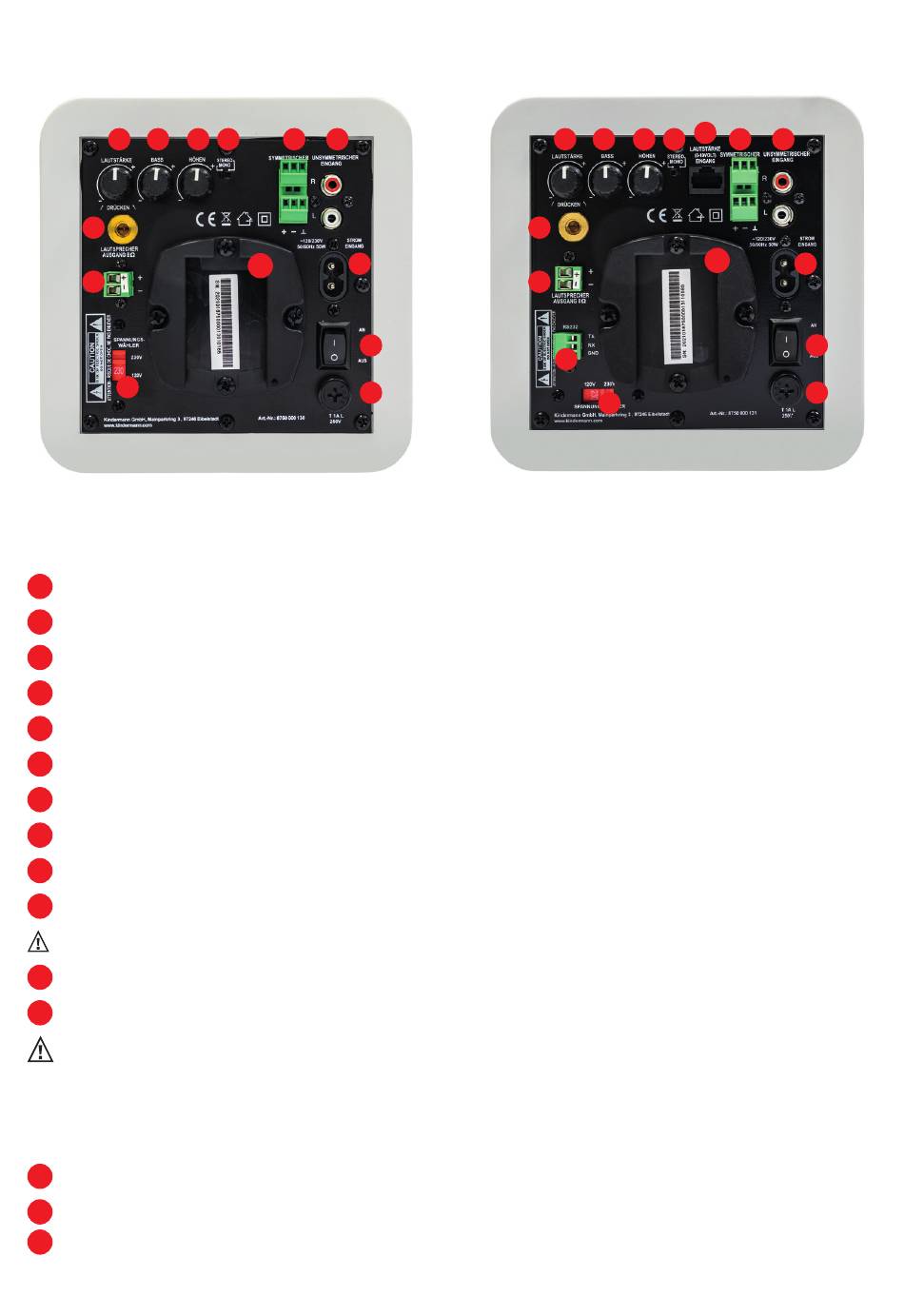

Aktivbox Set² 50+
Art.-Nr. 8750 000130
1 Lautstärkeregler
Tiefenregler (Bass)
2
3 Höhenregler (Höhen)
Stereo/Mono Umschalter
4
Symmetrischer Stereoeingang (Euroblock)
5
6 Cinch Stereoeingang
Befestigungspunkt für das Sicherheitskabel
7
Netzanschluss
8
9 Verstärkter Ausgang zur Passivbox
Netzspannung 115V / 230V
10
Achtung: Eine falsche Wahl kann zur Beschädigung des Produktes führen!
11 Netzschalter
Sicherungshalter
12
Achtung: Um das System vor einer eventuellen elektrischen Überlastungen zu schützen, ist eine Netzsicherung in
das Gerät eingeschraubt. Schmilzt die Sicherung, funktioniert die Aktivbox nicht mehr und Sie müssen die Sicherung
ersetzen. Schalten Sie dazu das Gerät ab, nehmen Sie es von der Wandhalterung und entfernen Sie das Netzkabel,
drehen Sie den Sicherungshalter heraus, entnehmen Sie die Sicherung und ersetzen Sie diese durch eine gleichwertige.
Falls die neue Sicherung gleich danach wieder schmilzt, wenden Sie sich bitte umgehend an den Kundendienst.
13 RJ45 Buchse für kabelgebundene Lautstärkereglung 0-10VDC (nur Kindermann Aktivbox Set² 50+ BT)
RS232 Steuereingang (Euroblock, nur Kindermann Aktivbox Set² 50+ BT)
14
Montageflansch für die Wandhalterung
15
4 5 6
8
15
11
12
13
1 2 3 4
7
9
14
10
Aktivbox Set² 50+ BT
Art.-Nr. 8750000131
5 6
15
8
11
12
6
