Systemkonfiguration

16 Systemkonfiguration
Inhaltsverzeichnis

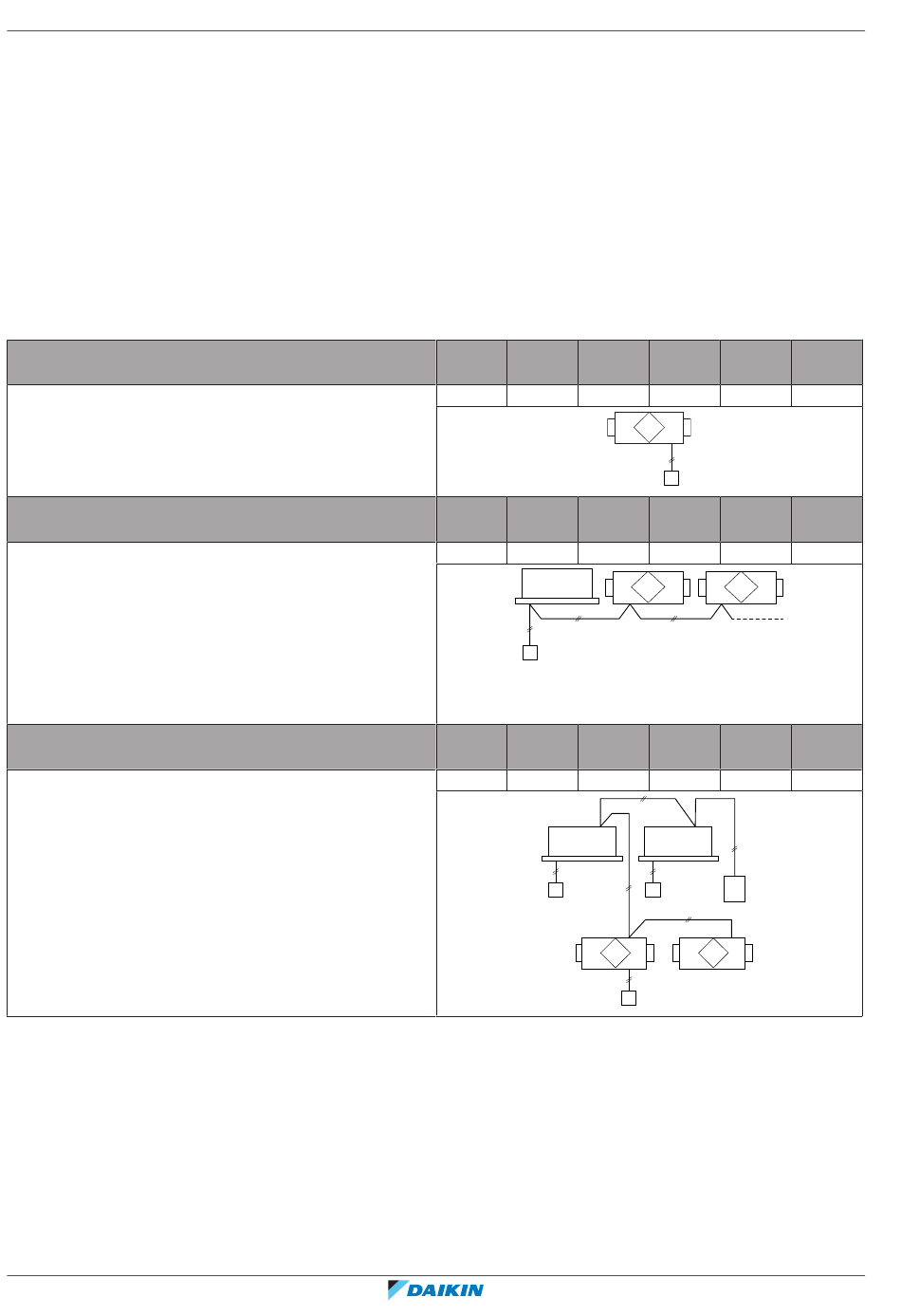

16.1 Über Steuerungssysteme
Unabhängiges Steuerungssystem für das System
Grundmethode zum Betreiben der VAM-Einheit.
Verfügbare Funktionen bei einem unabhängigen Steuerungssystem für das System:
▪ Wechsel des Ventilationsbetriebs: automatisch oder manuell
▪ Luftdurchsatz-Wechsel: hoch / niedrig
▪ Luftdurchsatz-Moduswechsel: Modus Normal / Frischluft: Anfangseinstellung erforderlich
▪ Fehler-Anzeige
Steuerungssystem für verbundenen Betrieb
▪ Verbundener Betrieb mit Klimagerät durch Regler für Klimagerät. Maximal 16 Einheiten.
▪ Die VAM-Einheit kann auch unabhängig durch den Regler für das Klimagerät betrieben werden, auch wenn das
Klimagerät NICHT in Betrieb ist. Die VAM-Einheit KANN NICHT unabhängig betrieben werden, wenn der Kanal
direkt mit dem Klimagerät verbunden ist.
Verfügbare Funktionen bei einem Steuerungssystem für verbundenen Betrieb:
▪ Wechsel des Ventilationsbetriebs: automatisch oder manuell
▪ Luftdurchsatz-Wechsel: hoch / niedrig
▪ Luftdurchsatz-Moduswechsel: Modus Normal / Frischluft: Anfangseinstellung erforderlich
▪ Betrieb für Vor-Kühlen / Vor-Heizen: Anfangseinstellung erforderlich
▪ Kostenloser Kühlbetrieb nachts: Anfangseinstellung erforderlich
▪ Fehler-Anzeige
Um einen Überblick über die Einstellungen zu erhalten, siehe
Zentrales Steuerungssystem
▪ Vereinigter EIN/AUS-Regler: Maximal 16 Einheiten-Gruppen.
▪ Zeitplan-Timer: 1 Zeitplan-Timer kann den Wochenzeitplan von 128 Einheiten steuern.
▪ Zentraler Regler: Bis zu 64 Einheiten-Gruppen können durch 1 zentralen Regler einzeln gesteuert werden.
Verfügbare Funktionen bei einem zentralen Steuerungssystem:
▪ Wechsel des Ventilationsbetriebs: automatisch oder manuell
▪ Luftdurchsatz-Wechsel: hoch / niedrig
▪ Luftdurchsatz-Moduswechsel: Modus Normal / Frischluft (bauseitige Einstellungen erforderlich, wenn der
Regler für die Wärmerückgewinnungs-Ventilationseinheit NICHT benutzt wird)
▪ Luftdurchsatz-Moduswechsel: Modus Normal / Frischluft (wenn der Regler für die VAM-Einheit installiert ist)
▪ Betrieb für Vor-Kühlen / Vor-Heizen: Anfangseinstellung erforderlich
▪ Kostenloser Kühlbetrieb nachts: Anfangseinstellung erforderlich
▪ Fehler-Anzeige
Um einen Überblick über die Einstellungen zu erhalten, siehe
Referenz für Installateure und Benutzer
64
16.1 Über Steuerungssysteme .......................................................................................................................................................
16.2 Unabhängiges System ............................................................................................................................................................
16.3 Verbundenes Betriebssteuerungssystem ..............................................................................................................................
16.4 Zentrales Steuerungssystem ..................................................................................................................................................
16.5 EKVDX Option .........................................................................................................................................................................
4
"17.2 Bauseitige Einstellungen" [ 73].
4
"17.2 Bauseitige Einstellungen" [ 73].
a Regler
b Wärmerückgewinnungs-Ventilationseinheit (VAM)
c Klimagerät
d Vereinheitlichter EIN/AUS-Regler, Zeitplan-Timer, zentraler Regler
Zentraler Regler Vereinheitlichte Zeitplan-Timer
r EIN/AUS-
Regler
— — —
Zentraler Regler Vereinheitlichte Zeitplan-Timer
r EIN/AUS-
Regler
— — —
c
a
Zentraler Regler Vereinheitlichte Zeitplan-Timer
r EIN/AUS-
Regler
◯ ◯ ◯
c
a
b
Regler für VAM Regler für Betrieb/Stopp
Klimagerät
◯ ◯
b
a
Regler für VAM Regler für Betrieb/Stopp
Klimagerät
— ◯
b b
Regler für VAM Regler für Betrieb/Stopp
Klimagerät
◯ ◯
c
d
a
b
a
