Kurzanleitung für Codierung und Display
Betriebsmodus 3 - Typ AD/Aussendruckmessung 4 Pa
Überwachung des Unterdrucks im Aufstellraum einer Feuerstätte gegenüber dem Druck außerhalb
des Gebäudes (Unterdruck darf max. 4 Pa sein)

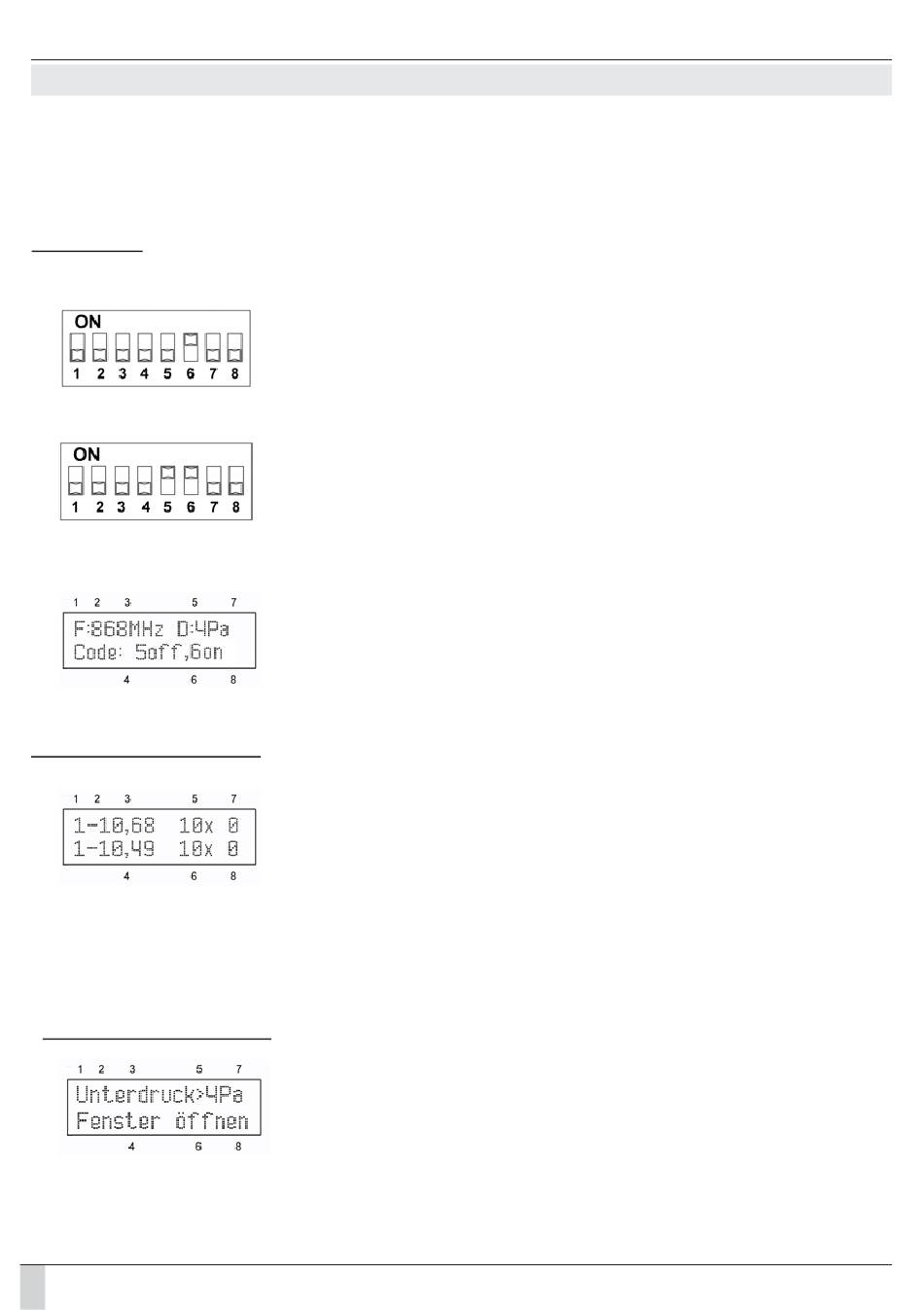

Codierung
Codierschalter beim BL220DDa
Codierschalter beim Funkschalter
Display Anzeige
Messwerte im Display
Messwerte im Display
14
Beschreibung / Kommentar
Beim
Codierschalter 6 auf ON und der Codierschalter 5 auf
OFF eingestellt werden. Die Codierschalter 1,2,3,4,7 und 8
können beliebig auf ON oder OFF eingestellt werden.
Beim Funkschalter (Empfänger) BL220F/FA/Fi müssen die
Codierschalter 5 und 6 auf ON eingestellt werden.
Die Codierschalter 1,2,3,4,7 und 8 müssen identisch mit den
Codierschaltern des Differenzdrucksensors eingestellt sein
Nach Einschaltung des Differenzdrucksensors erscheint im
Display der Wert des überwachten Unterdrucks im
Aufstellraum und die Position der Codierschalter 5 und 6.
1)
Gemessene Werte für Sensor 1 bzw. Sensor 2
„Minus" Zeichen bedeutet UNTERDRUCK im Aufstellraum,
2)
kein „Minus" Zeichen bedeutet ÜBERDRUCK im
Aufstellraum
3,4) Der nominale Wert des UNTERDRUCKS oder
ÜBERDRUCKS im Sensor 1 bzw. im Sensor 2
5,6) Anzahl der Messungen außerhalb der Toleranz
7)
Wiedereinschaltungen pro Stunde (max. 3x erlaubt)
8)
Anzahl der Driftfehler
Nach Erscheinen diesen Textes wird die Ablüftung nach 30
Sekunden abgeschaltet.
Diese Meldung erscheint dann, wenn der Unterdruck im
Aufstellraum der Feuerstätte durch das Betreiben einer
Abluftanlage (z.B. eine Dunstabzugshaube) den Grenzwert
von 4Pa übersteigt.
Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich -Abbildungen ähnlich.
Differenzdrucksensor
BL220DDa
muss
der
