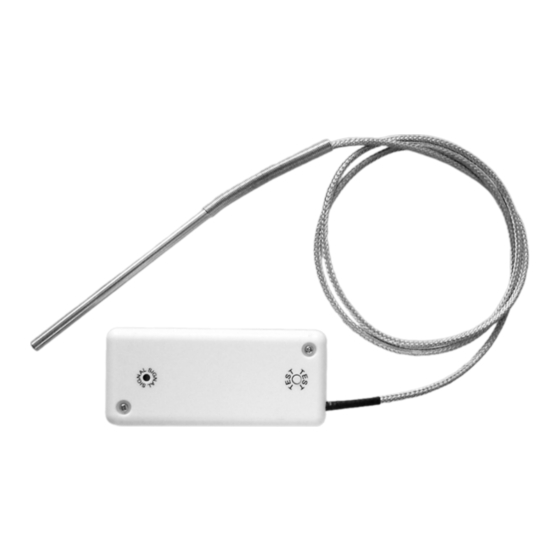

Funk-Temperatursensor BL220TEMP
Elektroproduktion und Vertrieb

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Broko BL220TEMP

Inhaltszusammenfassung für Broko BL220TEMP

  • Seite 1 Funk-Temperatursensor BL220TEMP Elektroproduktion und Vertrieb...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Lieferumfang Bestimmungsgemäße Verwendung Sicherheitshinweise Montage Inbetriebnahme 9-12 Entsorgung Wartung und Pflege Technische Daten EG-Konformitätserklärung Zubehör Diese Bedienungsanleitung gehört zu diesem Gerät. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie das Gerät an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantie- anspruch!

  • Seite 3: Lieferumfang

    Lieferumfang AAA Batterien 1,5V Ø 3,1 mm Ø 5,2 mm Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich.

  • Seite 4: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Dieses Gerät ist eine Ergänzung der Funk-Abluft-Schalter Familie (BL220F und BL220Fi) und dient zur Erhöhung von Sicherheit, Komfort und Energieersparnis bei gleichzeitigem Betrieb einer Entlüftungsanlage wie z.B. einer Dunstab- zugshaube oder Lüftungsanlage und einer raumluftabhängigen Feuerstätte (Forderung der Feuerungsverordnung). Die Überwachung der Frischluftzufuhr durch den Benutzer kann mit diesem Gerät nicht ersetzt sondern nur unterstützt werden.

  • Seite 5: Sicherheitshinweise

    Sicherheit oder den Anschluss des Gerätes die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung. Bei Fragen wenden Sie sich an unsere Technische Beratung Tel.: +49(0)8751-8475714 Fax-Nr.: +49(0)8751-8475722 e-mail: info@broko.de Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich.

  • Seite 6: Montage

    Montage Ø 3,1 mm 2 5 - , 5 m x . 1 Ø 5,2 mm Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich.
  • Seite 7 Montage Umgebungstemperatur < 50 °C Wegen freier Verbreitung der Funksignale Sender NICHT hinter einer Metallabdeckung montieren. Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich.
  • Seite 8 Montage Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich.

  • Seite 9: Inbetriebnahme

    Inbetriebnahme Testdurchlauf - Ofen NICHT beheizt grün ..1 min. grün ..1 min. alternativ grün ..1 min. Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich.
  • Seite 10 Inbetriebnahme Funktionszustand - Ofen NICHT beheizt grün ..9 sec. 1 sec. grün alternativ grün Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich.
  • Seite 11 Inbetriebnahme Funktionszustand - Ofen beheizt grün 30 sec. Nachlaufzeit Abluftgerät schaltet ab alternativ grün 30 sec. Nachlaufzeit Abluftgerät schaltet ab Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich.
  • Seite 12 Inbetriebnahme Fehlermeldung 3x grün ..9 sec. 1 sec. Anschluß der Sensorleitung ist nicht richtig angeklemmt Temperaturfühler beschädigt technischen Service anrufen! Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich.

  • Seite 13: Entsorgung

    Entsorgung Wartung und Pflege Technische Daten Temperaturfühler: Typ: Pt1000 Durchmesser: 5.0mm Länge: 100mm Temperaturbereich: -50 bis 500°C Sensorleitung: 200cm Länge, bis 450°C Funk-Sender: Stromversorgung: 3 V (2 x AAA Batterie) Frequenz: 868 MHz Abmessungen Funk-Sender: L=90mm, B=40mm, H=25mm Gehäuse: Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich.

  • Seite 14: Eg-Konformitätserklärung

    Landshuter Str. 1 84048 Mainburg Deutschland ---------------------------------------------------------------- Gegenstand der Erklärung: BL220TEMP Funk-Temperatursensor (z.B. Typbezeichnung, Baureihe, ---------------------------------------------------------------- Seriennr. oder andere Angaben Oben genanntes Produkt ist konform mit den Anforderungen der EG-Richtlinie 1999/5/EG und entspricht den grundlegenden Anforderungen, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (2004/108/EG)

  • Seite 15: Zubehör

    Zubehör Die Kaminofen-Rosette 150 deckt die Montagestelle des Temperatursensors am Rauchrohr Komplett ab. Farben: - Schwarz - Gussgrau Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich.
  • Seite 16 Elektroproduktion und Vertrieb BROKO GmbH Elektroproduktion und Vertrieb Landshuter Str. 1 D – 84048 Mainburg Tel.: +49(0)8751-84757-0 Fax-Nr.: +49(0)8751-8475722 e-mail: info@broko.de Internet: www.broko.de Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich.
