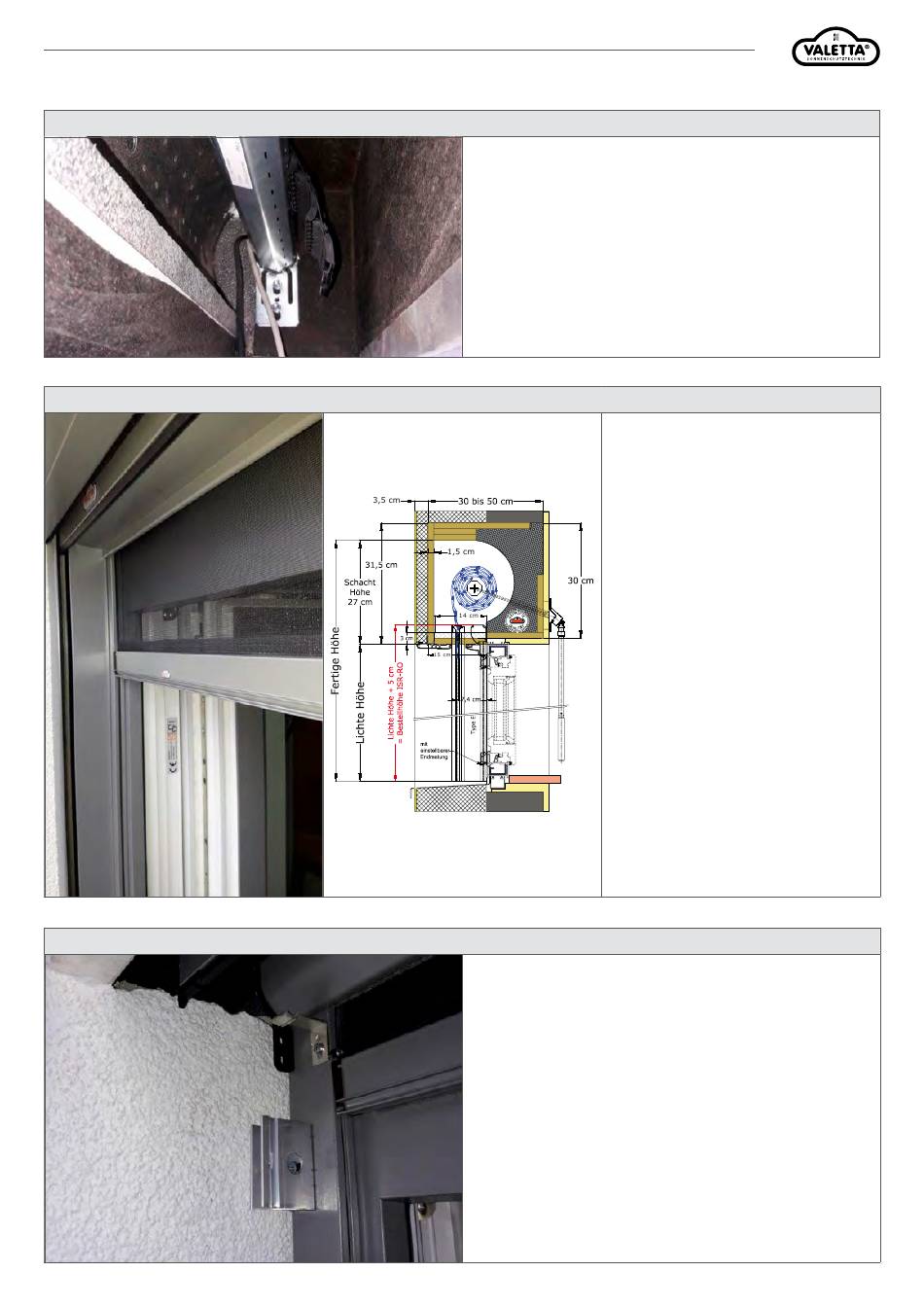

MONTAGEANLEITUNG ISO ROLLRAFF
KOMPLETTIERUNG MIT ROLLLADEN
WELLE IM KASTEN PLATZIEREN
INSEKTENSCHUTZROLLO
MONTAGECLIP FÜR FÜHRUNGSSCHIENE
Welle im Kasten platzieren; Motorseite mit Klammer fixieren; Teleskop-
seite in Kugellager einführen und mit Schraube fixieren.
Montageclip der Führungsschienen auf Insektenschutz-Führungsschiene
an gewünschter Position aufkleben und mit Schraube fixieren (Schrau-
ben ehest möglich an Aussenkante positionieren).
Panzer aus der Verpackung nehmen. Schieben Sie das Aufnahmeprofil
für jeden Wellenverbinder auf die oberste Lamelle des Rollladens und
schieben Sie anschließend jedes Aufnahmeprofil über einen Wellenver-
binder.
Rollladenpanzer mit dem Motor nach oben aufrollen. Zum Abschluss die
Unterleiste auf den Panzer schieben.
Seite 5
Rev. 0/2021_
Technische Änderungen vorbehalten.
10.2021
Wenn mit Insektenschutzrollo geplant, dann ISR
am Fenster anbringen.
Gleichmäßig links und rechts ausrichten.
Das Insektenschutzrollo (ISR) auf seinen Lauf
prüfen.
